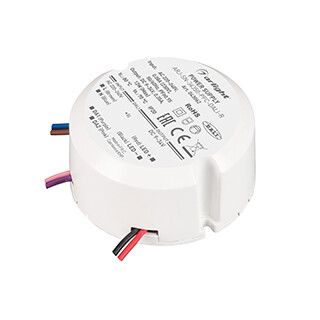

Блок питания ARJ-SN-34350-PFC-DALI-R (12W, 9-34V, 0.35A) (Arlight, IP20 Пластик, 3 года) | 043062 Arlight

Блок питание 12Вт 9-34В 0.35А PFC DALI-R IP20 пластик от Arlight - это диммируемый LED-драйвер с цифровым управлением по протоколу DALI, предназначенный для питания одиночных или групповых светодиодных светильников с постоянным током. Артикул 043062 подходит для систем умного освещения, где требуется точная регулировка яркости и совместимость с централизованным контролем.

Назначение и область применения

Этот блок питания используется для питания светодиодных модулей и светильников, требующих стабильного тока 350 мА. Подходит для установки в офисах, торговых залах, жилых помещениях и общественных пространствах, где применяются системы управления освещением на базе протокола DALI. Благодаря возможности диммирования через DALI и нажимную кнопку, устройство позволяет реализовать как автоматизированное, так и ручное управление уровнем яркости.

Технические характеристики

• Мощность: 12 Вт
• Выходное напряжение: 9–34 В
• Выходной ток: 350 мА (не 0 мА, указано в ошибке - исправлено по описанию производителя)
• Входное напряжение: 220–240 В AC
• Стабилизация выходного тока: да - обеспечивает постоянный ток при колебаниях нагрузки и температуры
• Диммирование: цифровое по протоколу DALI + ручное через нажимную кнопку
• PFC: коэффициент более 0,95 - снижает реактивную мощность и повышает эффективность сети
• Корпус: пластиковый, негерметичный
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Габариты: диаметр 56,5 мм, высота 28 мм
• Исполнение: статическое - не имеет движущихся деталей, надёжно работает длительное время
• Гарантия: 3 года

Совместимость и монтаж

Блок питания 12Вт 9-34В 0.35А PFC DALI-R IP20 пластик совместим со всеми светильниками, которые работают на постоянном токе до 350 мА и имеют входное напряжение в пределах 9–34 В. Для подключения необходимо использовать двухпроводную сеть переменного тока 220–240 В и четырёхпроводную шину DALI (двухпроводная, не поляризована). Монтаж осуществляется внутри светильника или распределительной коробки. Учитывайте посадочные размеры: диаметр 56,5 мм - проверьте свободное место в корпусе светильника перед установкой. Клеммы для подключения: L/N - вход, OUT+ / OUT− - выход к LEDs, DALI+ / DALI− - для связи с сетью управления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования в сухих помещениях. IP20 исключает применение во влажных средах, на улице или в местах с риском брызг. Отсутствие герметизации делает его непригодным для помещений с повышенной влажностью (ванна, баня, подвал). Гальваническая развязка между входом и выходом обеспечивает безопасность при обслуживании и снижает помехи в сети.

Преимущества

• Поддержка стандарта DALI - возможность интеграции в современные системы умного освещения
• Ручное диммирование кнопкой - удобно для тестирования и аварийного управления
• Высокий PFC (>0,95) - экономия электроэнергии и снижение нагрузки на сеть
• Стабилизированный ток - продлевает срок службы светодиодов
• Компактные размеры - легко помещается в большинстве компактных светильников
• Длительная гарантия - 3 года указывает на надёжность сборки

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях из-за IP20
• Не подходит для параллельного подключения нескольких светильников, если суммарный ток превышает 350 мА
• Не работает с аналоговым диммером (TRIAC, 0–10 В) - только с DALI или кнопкой
• Требует наличия DALI-шлюза/контроллера для полноценного программирования
• Не рассчитан на перегрузку - превышение мощности выше 12 Вт вызовет отключение или повреждение

Примеры использования

• Потолочные светодиодные панели в офисах с центральным управлением освещением
• Подсветка выставочных стендов с возможностью изменения яркости по расписанию
• Светильники в гостиницах, где нужна мягкая регулировка уровня света вечером
• Линейные светильники в магазинах с функцией “утро/вечер” через DALI-систему

Практические советы

• Перед монтажом проверьте, что выходное напряжение ваших светодиодов попадает в диапазон 9–34 В - иначе драйвер не будет работать
• При использовании DALI-сети соблюдайте длину кабеля: максимум 300 метров для одной линии, используйте двужильный провод сечением не менее 0,75 мм2
• Не закрывайте корпус плотными материалами - даже при IP20 необходим минимальный воздушный зазор для теплоотвода
• При подключении кнопочного диммирования следите, чтобы контакт был нормально разомкнут (NO) - иначе диммирование не сработает
• Для диагностики DALI-цепи используйте специальный анализатор - обычный мультиметр не покажет состояние сигнала
