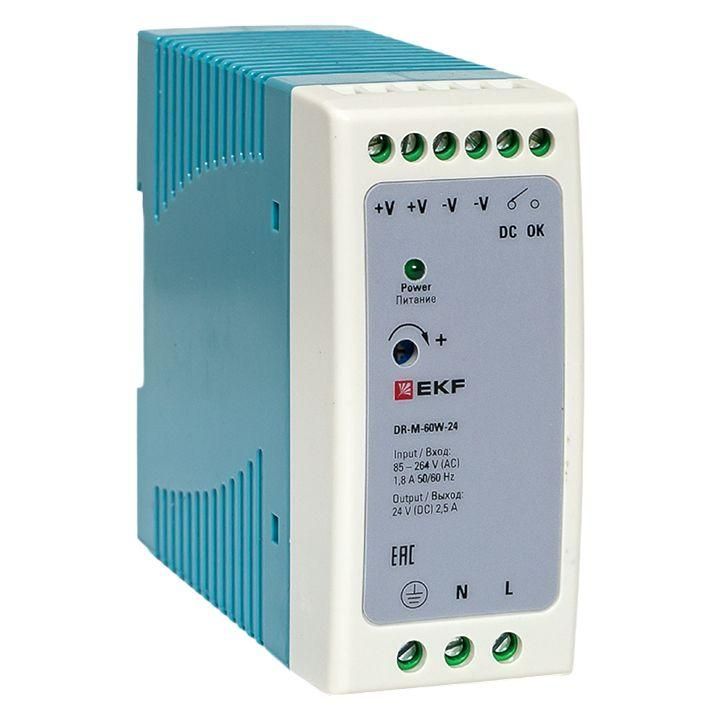

Блок питания на дин рейку 60Вт,Uвх ~ 220 В AC m, Uвых - 24 DC постоянного тока | DR-M-60W-24 EKF

Блок питания на DIN-рейку 60 Вт, входное напряжение 220 В AC, выходное напряжение 24 В DC постоянного тока от EKF (артикул dr-m-60w-24) предназначен для надёжного преобразования бытового или промышленного переменного тока в стабильный постоянный ток 24 В - идеально для автоматизации, управления оборудованием и питания слаботочных цепей.

Назначение и область применения

Этот блок питания используется там, где требуется стабильное питание 24 В постоянного тока: контроллеры, реле, сенсоры, приводы, системы безопасности, устройства автоматизации. Подходит для установки в распределительных щитах на DIN-рейку. Применяется в промышленности, на объектах ЖКХ, в системах HVAC, на конвейерах и станках.

Технические характеристики

• Выходная мощность: 60 Вт
• Выходное напряжение: 21,6–26,4 В (стабилизированный диапазон, соответствует 24 В +-10%)
• Выходной ток: до 2,5 А
• Входное напряжение: 80–264 В переменного тока - работает даже при перепадах сети
• Тип тока: вход - переменный (AC), выход - постоянный (DC)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Защита от короткого замыкания: да - автоматически отключает нагрузку при аварии
• Стабилизация выходного напряжения: есть - сохраняет точность при изменении нагрузки и входного напряжения
• Тип монтажа: шинный - крепится на стандартную DIN-рейку 35 мм
• Модульное исполнение: да - компактный корпус, легко интегрируется в щитовые решения

Совместимость и монтаж

Блок питания EKF dr-m-60w-24 совместим со всеми типами DIN-реек по стандарту EN 60715. Устанавливается одним движением - фиксируется защёлкой. Для подключения используются зажимы на задней стенке: L/N - для входа, +/− - для выхода. Кабели рекомендуются сечением 0,5–2,5 мм2. Максимальная температура окружающей среды - 50 C; при более высоких температурах возможна снижение выходной мощности.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC/EN 62368-1 для оборудования информационных и коммуникационных технологий. Защита от короткого замыкания, перегрузки и перенапряжения обеспечивает безопасную работу. Не содержит опасных уровней свинца и других запрещённых веществ - соответствует RoHS.

Преимущества

• Устойчив к колебаниям сетевого напряжения - работает от 80 до 264 В, что важно в условиях нестабильной электросети
• Автоматическая защита от КЗ продлевает срок службы подключённого оборудования
• Стабилизированное напряжение предотвращает сбои в работе чувствительной электроники
• Компактный модульный дизайн экономит место в щите
• Легко заменить - не требует демонтажа всей системы

Ограничения применения

• Не предназначен для работы во влажных помещениях или на улице - степень защиты IP20 исключает контакт с водой и пылью
• Не рассчитан на длительную работу при температуре выше 50 C - в жарких щитах может потребоваться принудительное охлаждение
• Мощность 60 Вт недостаточна для питания крупных приводов или нагревательных элементов - подходит только для слаботочных устройств
• Не имеет гальванической изоляции между входом и выходом - не применяется в медицинских или взрывоопасных системах без дополнительных мер

Примеры использования

• Питание PLC-контроллеров в автоматизированных линиях
• Работа с датчиками давления, температуры, уровня
• Управление реле и клапанами в системах отопления
• Подключение видеокамер и терминалов доступа в распределительном щите
• Питание световой сигнализации и кнопок управления

Практические советы

• Выбирайте этот блок питания, когда нужна стабильность 24 В, а не просто “220 В в 24 В” - здесь важна именно стабилизация
• Проверьте суммарную мощность всех подключаемых устройств - она не должна превышать 60 Вт (например, 2,5 А × 24 В = 60 Вт)
• При монтаже в плотно укомплектованном щите оставьте минимум 5 см свободного пространства вокруг для теплоотвода
• Не используйте вместо этого блока питания с меньшей мощностью - риск перегрева и отказа
• Артикул dr-m-60w-24 - часть серии DR от EKF; другие модели этой серии работают на 5, 12 и 48 В - выбирайте по нужному выходному напряжению
