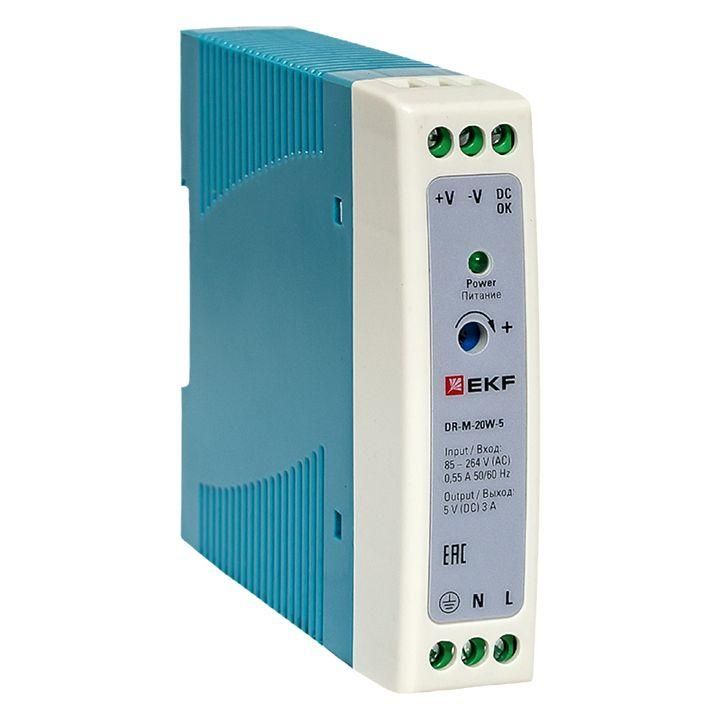

Блок питания на дин рейку 20Вт,Uвх ~ 220 В AC m, Uвых - 5 DC постоянного тока |DR-M-20W-5| EKF

Блок питания на DIN рейку 20Вт, входное напряжение ~220 В AC, выходное напряжение - 5 В DC постоянного тока от EKF (артикул dr-m-20w-5) предназначен для стабильного преобразования бытового переменного тока в постоянный 5 В - идеально для автоматизации, контроллеров и маломощных устройств.

Назначение и область применения

Этот блок питания преобразует переменный ток из сети (~220 В) в стабилизированный постоянный ток 5 В. Подходит для питания микроконтроллеров, модулей связи, сенсоров, плат управления, USB-устройств и других низковольтных компонентов в промышленной и автоматизированной аппаратуре. Устанавливается на DIN-рейку в распределительных щитах, что делает его удобным решением для систем автоматизации, станков, конвейеров и объектов ЖКХ.

Технические характеристики

• Выходная мощность: 20 Вт
• Входное напряжение: 80–264 В AC (работает в широком диапазоне - от пониженного до повышенного напряжения в сети)
• Выходное напряжение: 4,5–5,5 В DC (стабилизировано, допуск +-10%)
• Максимальный выходной ток: 3 А
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли - используется внутри помещений)
• Защита от короткого замыкания: да (автоматически восстанавливается после устранения неисправности)
• Монтаж: на DIN-рейку 35 мм (стандартный промышленный формат)

Совместимость и монтаж

Блок питания совместим со всеми типами DIN-реек 35 мм, используемых в промышленных и коммерческих щитах. Для установки достаточно защелкнуть корпус на рейку - никаких инструментов не требуется. Выходные клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно проверьте соответствие нагрузки максимальному току 3 А - перегрузка вызывает срабатывание защиты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от КЗ обеспечивает безопасную работу даже при случайном замыкании на выходе. Однако IP20 не позволяет использовать его во влажных средах, на улице или в местах с высокой запылённостью - для таких условий требуются устройства с более высокой степенью защиты.

Преимущества

• Широкий диапазон входного напряжения (80–264 В) - работает при колебаниях в сети, включая понижение до 180 В
• Стабилизированное выходное напряжение - не меняется при изменении нагрузки или входного напряжения
• Автоматическое восстановление после КЗ - не требует замены предохранителей или вмешательства оператора
• Компактный размер и монтаж на DIN-рейку - экономит место в шкафу, упрощает сборку и обслуживание

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги, пыли и механических воздействий
• Не подходит для питания устройств с потреблением выше 3 А (например, нескольких LED-лент или двигателей)
• Работает только с переменным током - не принимает постоянный ток на входе
• Выходное напряжение фиксировано на уровне 5 В - нельзя регулировать или выбирать другие значения

Примеры использования

• Питание PLC-контроллеров в цехах
• Обеспечение работы сенсоров и энкодеров на конвейерах
• Подключение Raspberry Pi, Arduino и аналогичных плат в автоматических системах
• Питание интерфейсов RS-485, Ethernet-модулей, терминалов HMI
• Устройства видеонаблюдения с низким энергопотреблением

Практические советы

• Перед подключением убедитесь, что суммарная нагрузка не превышает 15 Вт (для надёжной работы рекомендуется оставлять 20–25% запаса по мощности)
• Проверяйте полярность при подключении - неверное подсоединение выведет оборудование из строя
• Если питаемые устройства чувствительны к помехам, установите фильтр на входе или используйте экранированные кабели
• Для длительной работы при температуре выше +40 C снижайте нагрузку - перегрев сокращает срок службы
• Артикул dr-m-20w-5 - единственный вариант в линейке EKF с таким сочетанием 5 В / 20 Вт; для других значений напряжения выбирайте модели с 12 В или 24 В
