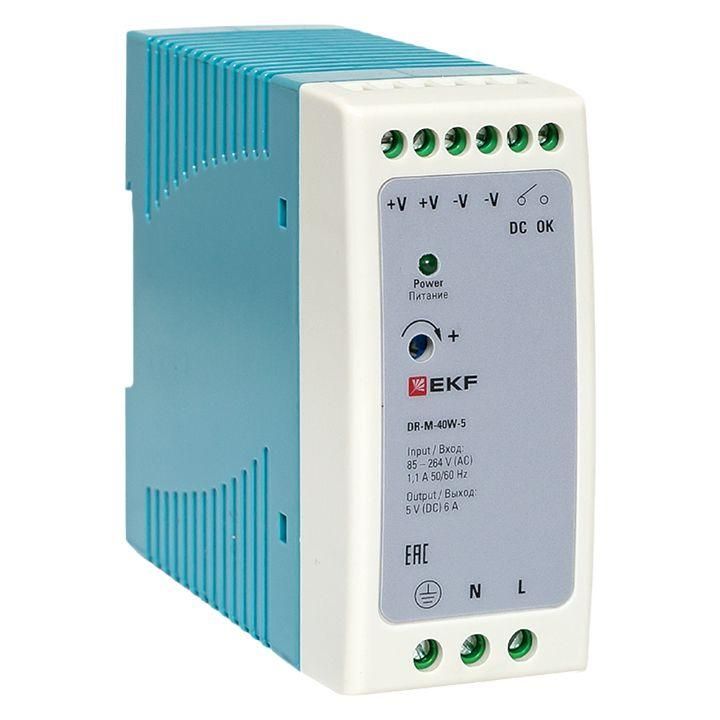

Блок питания на дин рейку 40Вт,Uвх ~ 240 В AC m, Uвых - 5 DC постоянного тока |DR-M-40W-5| EKF

Блок питания на DIN-рейку 40 Вт, входное напряжение 240 В AC, выходное напряжение 5 В DC постоянного тока от EKF (артикул dr-m-40w-5) предназначен для стабильного преобразования переменного тока в постоянный, обеспечивая питание устройств с требованием 5 В. Устройство компактно, монтируется на стандартную DIN-рейку и подходит для автоматизации, промышленной электроники и систем управления.

Назначение и область применения

Блок питания на DIN-рейку 40 Вт, входное напряжение 240 В AC, выходное напряжение 5 В DC постоянного тока используется там, где требуется надёжное и стабильное питание низковольтных устройств. Подходит для запитки контроллеров, сенсоров, модулей связи, PLC, реле и других элементов автоматизации. Применяется в щитах управления на заводах, в логистических комплексах, на конвейерах и в системах безопасности.

Технические характеристики

• Входное напряжение: 80–264 В AC - работает в широком диапазоне, включая стандартные сети 220–240 В
• Выходное напряжение: 4,5–5,5 В DC - стабилизированный уровень, точность +-10%
• Выходная мощность: 30 Вт - максимальная нагрузка, которую можно поддерживать длительно
• Максимальный выходной ток: 6 А - предельный ток при минимальном напряжении выхода
• Потребляемая мощность: 35 ВА - учтите этот показатель при расчёте нагрузки на сеть
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Защита от КЗ: да - автоматически отключает выход при перегрузке или коротком замыкании
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шинами в электрощитах

Совместимость и монтаж

Устройство легко фиксируется на стандартной DIN-рейке типа TS35/7,5 или TS35/15. Для подключения используйте клеммы с зажимом до 2,5 мм2. Выходные провода должны быть рассчитаны на ток 6 А - рекомендовано использовать медный кабель сечением не менее 1,5 мм2. Обязательно соблюдайте полярность: + и – на выходе помечены. Монтаж допускается в закрытых щитах с хорошей вентиляцией - корпус нагревается при работе на полной мощности.

Безопасность и стандарты

Блок питания соответствует требованиям EN 62368-1 (безопасность оборудования информационных технологий) и имеет сертификацию CE. Защита от короткого замыкания и перегрузки повышает безопасность при аварийных ситуациях. Однако из-за степени защиты IP20 не применяйте в условиях повышенной влажности, пыли или открытых площадках.

Преимущества

• Стабилизированное выходное напряжение - минимизирует риск сбоев в чувствительной электронике
• Широкий диапазон входного напряжения - работает даже при просадках в сети до 80 В
• Компактный форм-фактор - экономит место в щитах
• Автоматическая защита - снижает риск повреждения подключённых устройств
• Совместимость с продуктами EKF - легко интегрируется в системы, собранные на базе этой серии

Ограничения применения

• Не предназначен для работы во влажных средах - IP20 не защищает от брызг и пыли
• Максимальная выходная мощность - 30 Вт; заявленные 40 Вт в названии - это пиковое значение, не для постоянной нагрузки
• Работает только с переменным током - нельзя подключать к постоянному напряжению
• Не регулируемый - выходное напряжение фиксировано, нельзя изменить на 3,3 В или другое
• Не подходит для питания двигателей, ламп накаливания или высокотоковых потребителей выше 6 А

Примеры использования

• Питание микроконтроллеров Arduino, ESP32, Raspberry Pi в промышленных пультах
• Обеспечение работоспособности RFID-чтобчиков и терминалов сбора данных
• Подключение сенсорных панелей HMI в цехах
• Электропитание реле времени, счетчиков импульсов, интерфейсных модулей
• Использование в системах видеонаблюдения для камеры с PoE-преобразователем

Практические советы

• Выбирайте блок питания с запасом мощности: если устройству нужно 20 Вт, берите 30 Вт - так он будет работать прохладнее и дольше
• Проверьте посадочный диаметр клемм - они подходят под винты M3, не используйте более крупные
• Не перегружайте выход: при токе 6 А температура корпуса достигнет 60–70 C - обеспечьте воздушный зазор вокруг устройства
• Если нужна защита от пыли и влаги - выбирайте модели с IP65/IP67, такие как EKF DRP-40W-5-IP65
• При установке нескольких блоков питания рядом - учитывайте тепловую нагрузку, не располагайте их вплотную
