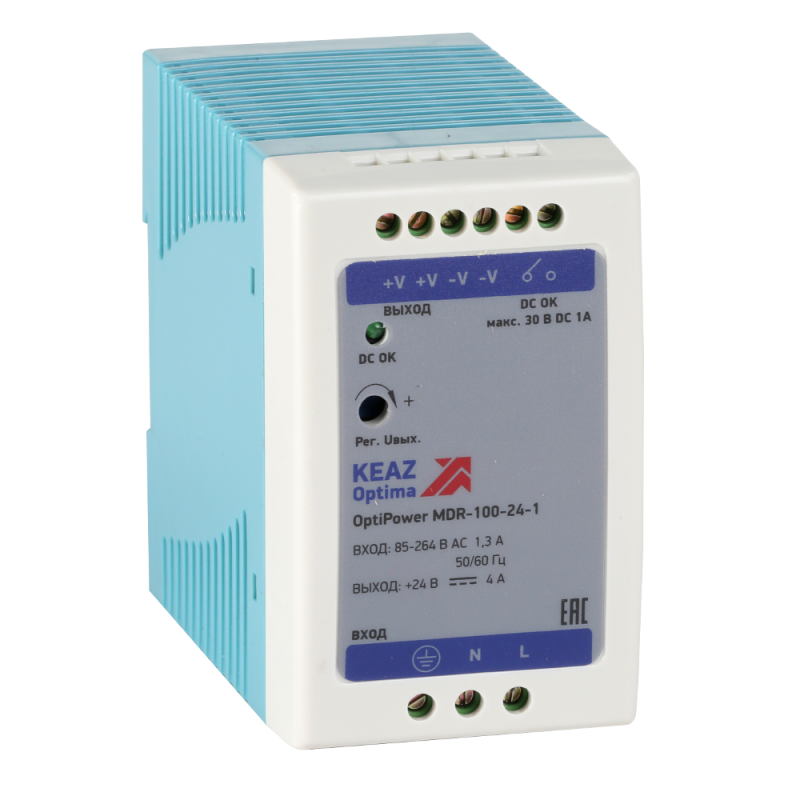

Блок питания OptiPower MDR-100-24-1| 284542 | КЭАЗ

Блок питания постоянного тока MDR-100-24-1 от КЭАЗ Optima — компактный импульсный AC/DC-преобразователь с фиксированным выходным напряжением 24 В, предназначенный для надёжного питания устройств автоматики, промышленной электроники и систем управления, смонтированных на DIN-рейке.

Назначение и область применения

MDR-100-24-1 обеспечивает стабильное напряжение 24 В постоянного тока для оборудования, требующего точного и бесперебойного питания. Подходит для использования в системах автоматизации: контроллеры, реле, соленоиды, датчики, панели управления, устройства связи. Устанавливается в щитах управления, производственных линиях, станках, конвейерах и других объектах промышленной автоматики.

Технические характеристики

• Выходная мощность: 100 Вт
• Выходное напряжение: 24 В постоянного тока (стабилизированное)
• Номинальный выходной ток: 4 А
• Входное напряжение: 85–264 В переменного тока
• Частота входного тока: 47–63 Гц
• Потребляемая мощность: 117,6 ВА
• Максимальный входной ток: 1,3 А
• Рабочая температура: от –10 до +50 °C
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Светодиодная индикация: есть (показывает наличие питания)
• Регулируемое выходное напряжение: да (возможно точечное изменение в пределах допуска)
• Габариты: 55 × 90 мм
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Подключение: винтовые зажимы для проводов
• Количество выходных цепей: одна

Совместимость и монтаж

MDR-100-24-1 совместим с любыми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания корпуса на рейку — никаких дополнительных креплений не требуется. Для подключения используются винтовые клеммы, рассчитанные на провода сечением до 2,5 мм². Обязательно соблюдать полярность при подключении нагрузки: "+" и "-" должны соответствовать маркировке на клеммах. Перед первым запуском проверьте соответствие входного напряжения сети (не выше 264 В).

Безопасность и стандарты

MDR-100-24-1 имеет защиту от короткого замыкания, перегрузки и перенапряжения на выходе. Стабилизация выходного напряжения гарантирует устойчивую работу чувствительной электроники даже при колебаниях входного напряжения. Соответствует требованиям безопасности для промышленного оборудования, однако не предназначен для работы во взрывоопасных средах или вне помещений из-за степени защиты IP20.

Преимущества

• Высокая эффективность благодаря импульсному принципу преобразования
• Автоматическая защита от аварийных ситуаций (КЗ, перегрузка)
• Возможность регулировки выходного напряжения для адаптации под специфические нагрузки
• Компактный размер и удобство установки на DIN-рейку
• Индикация работоспособности светодиодом — сразу видно, работает ли блок питания
• Широкий диапазон входного напряжения (85–264 В) — устойчив к скачкам в сети

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе — степень защиты IP20 не обеспечивает защиту от внешней среды
• Не рекомендован для использования при температуре ниже –10 °C и выше +50 °C — возможны снижение срока службы или отказ
• Не предназначен для параллельного включения нескольких блоков питания без согласования с производителем
• Не поддерживает функции удалённого управления или коммуникации — только базовое питание

Примеры использования

• Питание PLC-контроллеров в цеховой автоматике
• Обеспечение напряжения 24 В для реле времени и контакторов
• Работа с датчиками давления, уровня, положения
• Питание HMI-панелей и терминалов оператора
• Функциональное питание систем сигнализации и оповещения

Практические советы

• Выбирая MDR-100-24-1, убедитесь, что суммарная мощность всех подключённых устройств не превышает 100 Вт — лучше оставлять запас 15–20%
• При использовании в холодном помещении (например, на складе зимой) предусмотрите прогрев перед включением
• Проверяйте плотность затяжки винтов — слабый контакт вызывает нагрев, перегрузка — риск повреждения
• Если нужна более высокая защита от пыли и влаги — используйте MDR-100-24-1 внутри закрытого щита с классом защиты IP54+
• Для длительной работы при максимальной нагрузке (4 А) обеспечьте хорошую вентиляцию вокруг блока питания — он греется при работе
