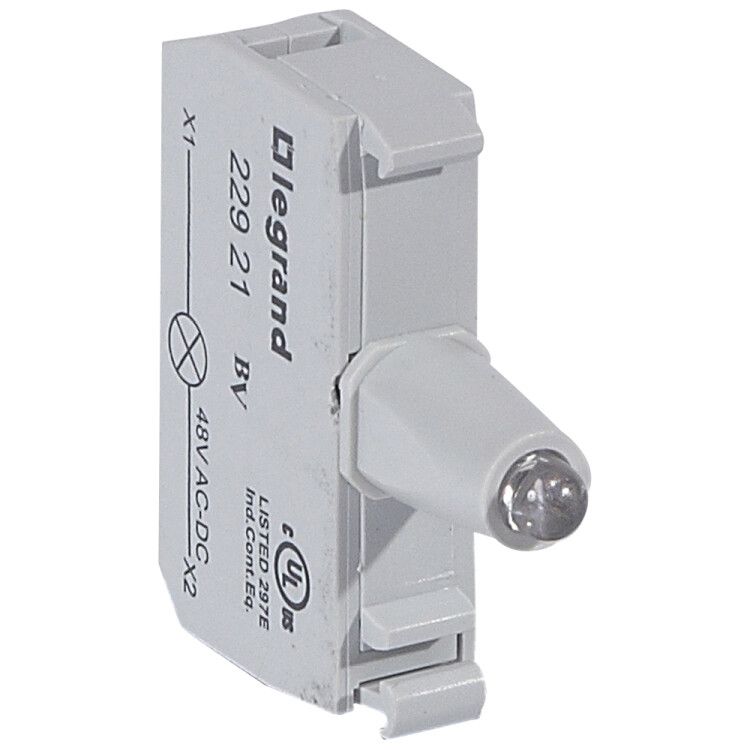

Блок контактов со светодиодом 48В под винт красн. Osmoz Leg 022921 Legrand

Блок подсветки для индикаторных кнопок и диффузоров 48В~/= красный, под винт от Legrand (артикул 022921) предназначен для равномерной подсветки индикаторных элементов в панелях управления на постоянном и переменном токе. Устройство совмещает светодиодную лампу, резистор и фронтальное крепление - всё в одном компактном модуле.

Назначение и область применения

Блок подсветки используется для визуального указания состояния оборудования через индикаторные кнопки и диффузоры. Подходит для установки в щитах управления, автоматических линиях, станках, конвейерах и других системах, где требуется яркая, долговечная сигнализация. Применяется там, где работает оборудование с питанием 48 В постоянного или переменного тока.

Технические характеристики

• Номинальное напряжение: 43,2–52,8 В (AC/DC) - работает как на переменном, так и на постоянном токе в этом диапазоне;
• Источник света: светодиод - энергоэффективный, срок службы до 50 000 часов;
• Цвет излучения: красный - высокая видимость в условиях яркого освещения;
• Подключение: винтовые зажимы - надёжное и проверенное соединение без пайки;
• Наличие резистора: да - внутренний токоограничивающий элемент исключает необходимость внешних компонентов;
• Тип крепления: фронтальный - устанавливается в отверстие панели с лицевой стороны;
• Комплектация: готовый модуль - не требует сборки, сразу после монтажа готов к работе.

Совместимость и монтаж

Блок подсветки 022921 совместим с индикаторными кнопками и диффузорами, имеющими стандартный посадочный диаметр, соответствующий форм-фактору Legrand Osmoz. Монтаж выполняется путём вставки в подготовленное отверстие в панели и фиксации с помощью штатного крепёжного кольца. Для подключения используются два провода: один к плюсу, второй - к минусу (или фазе и нулю при AC). Напряжение питания должно находиться в пределах 43,2–52,8 В - выход за эти значения может повредить светодиод.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Произведено в рамках серийной линейки Legrand Osmoz, которая прошла испытания на соответствие международным нормам IEC 60947-5-1 и EN 60204-1. Не содержит опасных веществ согласно RoHS.

Преимущества

• Работает как на переменном, так и на постоянном токе - универсальность для различных систем;
• Встроенный резистор снижает риск перегрузки и упрощает схему подключения;
• Светодиод обеспечивает яркий, стабильный свет без мерцания даже при колебаниях напряжения;
• Фронтальная установка позволяет заменить блок без демонтажа всей панели;
• Модульный дизайн - легко заменить при необходимости, не трогая остальные компоненты.

Ограничения применения

• Не предназначена для работы при напряжении ниже 43,2 В или выше 52,8 В - возможен отказ или повреждение;
• Не рассчитана на работу во взрывоопасных средах - не имеет защиты Ex;
• Не подходит для установки в условиях повышенной вибрации без дополнительной фиксации - хотя крепление прочное, длительные механические нагрузки могут ослабить контакт;
• Не является герметичным устройством - не рекомендуется использовать вне закрытых щитов без дополнительной защиты IP.

Примеры использования

• Подсветка кнопки “Старт” на пульте управления станком CNC;
• Индикация активного режима на панели конвейера с контроллером 48 В DC;
• Сигнализация аварии в распределительном щите с источником питания 48 В AC;
• Замена старой лампочки в индикаторе Legrand Osmoz без переделки панели.

Практические советы

• Перед монтажом проверьте напряжение сети - используйте тестер, чтобы убедиться, что оно находится в допустимом диапазоне 43,2–52,8 В;
• При подключении соблюдайте полярность при использовании постоянного тока - неверная коммутация не повредит устройство, но свет не будет работать;
• Если вы заменяете старую лампу, убедитесь, что новый блок 022921 точно соответствует по габаритам и типу крепления вашей модели;
• Для удобства обслуживания оставляйте доступ к месту подключения - винтовые зажимы лучше всего проверять и затягивать при отключенном питании.
