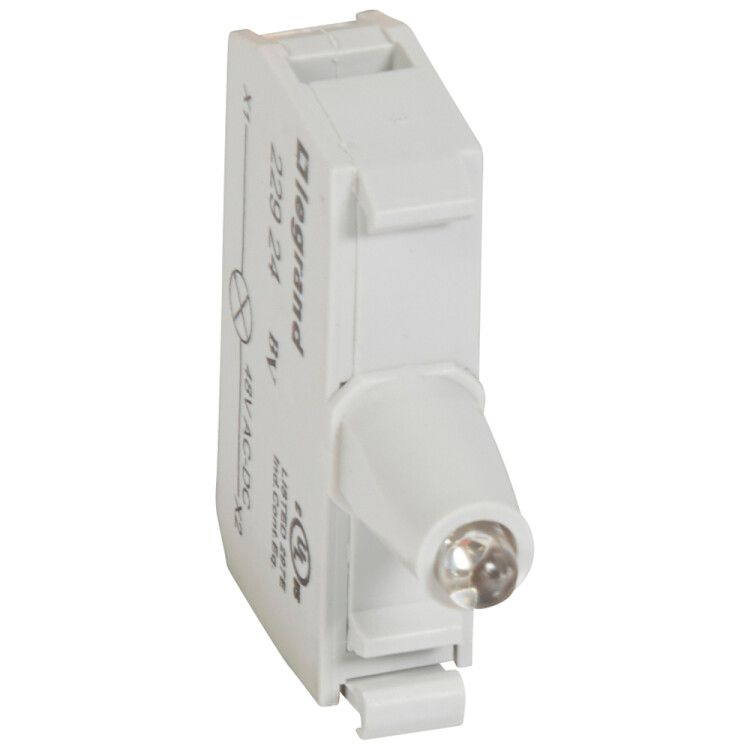

Блок контактов со светодиодом 48В под винт желт. Osmoz Leg 022924 Legrand

Блок подсветки для индикаторных кнопок и диффузоров 48В~/= жёлтый, под винт от Legrand (артикул 022924) предназначен для равномерной подсветки кнопок управления и диффузоров в системах автоматизации. Устройство совместимо с переменным и постоянным током, работает в широком диапазоне напряжений и устанавливается на аппараты с фронтальным креплением.

Назначение и область применения

Блок подсветки используется для визуального указания состояния оборудования: включено/выключено, готово/ожидание. Подходит для установки в индикаторные кнопки и диффузоры, где требуется яркая, долговечная подсветка. Применяется в промышленных пультах управления, станках, конвейерах, щитах автоматики и других устройствах, требующих четкой видимости сигнала даже при ярком освещении.

Технические характеристики

• Номинальное напряжение: 43,2–52,8 В (переменный и постоянный ток)
• Тип источника света: светодиод - энергоэффективный, срок службы до 50 000 часов
• Цвет излучения: желтый - высокая контрастность, хорошо воспринимается глазом
• Тип подключения: винтовые зажимы - надежное и проверенное соединение
• Наличие резистора: да - обеспечивает стабильную работу при колебаниях напряжения
• Тип крепления: фронтальный - монтируется через отверстие в панели
• Тип изделия: блок - самостоятельная единица, не требует внешних компонентов
• Комплектация: полностью собран - готов к установке

Совместимость и монтаж

Блок подсветки 48В~/= жёлтый, под винт от Legrand совместим с большинством индикаторных кнопок и диффузоров, имеющих стандартный посадочный диаметр под фронтальное крепление. Для монтажа необходимо:

• Вырезать в панели отверстие соответствующего размера (не указано в спецификации - уточняйте по шаблону производителя)
• Закрепить блок с помощью фланца сзади
• Подключить провода к винтовым клеммам: L+ и L− (при работе от постоянного тока); L и N (при работе от переменного тока)

Не требует дополнительного питания - питание подается напрямую от цепи управления аппарата. Монтаж выполняется при отключенном питании.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Напряжение 43,2…52,8 В относится к безопасному низкому напряжению (SELV), что снижает риск поражения током. Конструкция защищена от перегрузок благодаря встроенному резистору. Серия Osmoz от Legrand прошла сертификацию в рамках европейских норм IEC 60947-5-1.

Преимущества

• Работает как от переменного, так и от постоянного тока - универсальность для различных систем
• Встроенный резистор исключает необходимость внешней защиты
• Светодиод - меньше тепла, выше надежность, длительный срок службы
• Яркий желтый цвет - легко заметен в условиях плохой освещённости и на фоне металлических поверхностей
• Монолитная конструкция - не требует замены лампочек, не имеет контактов, подверженных окислению

Ограничения применения

• Не предназначена для работы вне диапазона 43,2–52,8 В - при более низком напряжении свет будет слабым, при более высоком возможен выход из строя
• Не рассчитана на влажные среды без дополнительной герметизации - не имеет заявленной степени защиты IP
• Не подходит для установки в взрывоопасных зонах - отсутствует взрывозащита
• Требует точного соблюдения геометрии отверстия в панели - нестандартные размеры могут затруднить монтаж

Примеры использования

• Подсветка кнопки “Старт” на пульте управления станком
• Индикация режима “Готово” на конвейере с панелью Osmoz
• Сигнализация активного канала в распределительном щите
• Указатель состояния в системах автоматического контроля температуры

Практические советы

• Перед установкой проверьте напряжение в цепи - оно должно находиться в пределах 43,2–52,8 В. Использование с 24 В или 220 В приведёт к отказу.
• При подключении к переменному току не важно, какой провод куда идет - устройство не поляризовано.
• При использовании в пыльных помещениях рекомендуется дополнительно закрывать блок защитными крышками - сам по себе он не имеет пылевлагозащиты.
• Если вы заменяете старую лампу накаливания - этот блок можно установить вместо неё, но учтите меньшие габариты и другой тип подключения.
• Артикул 022924 - это именно блок подсветки, а не кнопка. Его нужно монтировать внутрь уже установленного диффузора или индикаторной кнопки.
