Блок контактов со светодиодом 12-24В под винт красн. Osmoz Leg 022911 Legrand

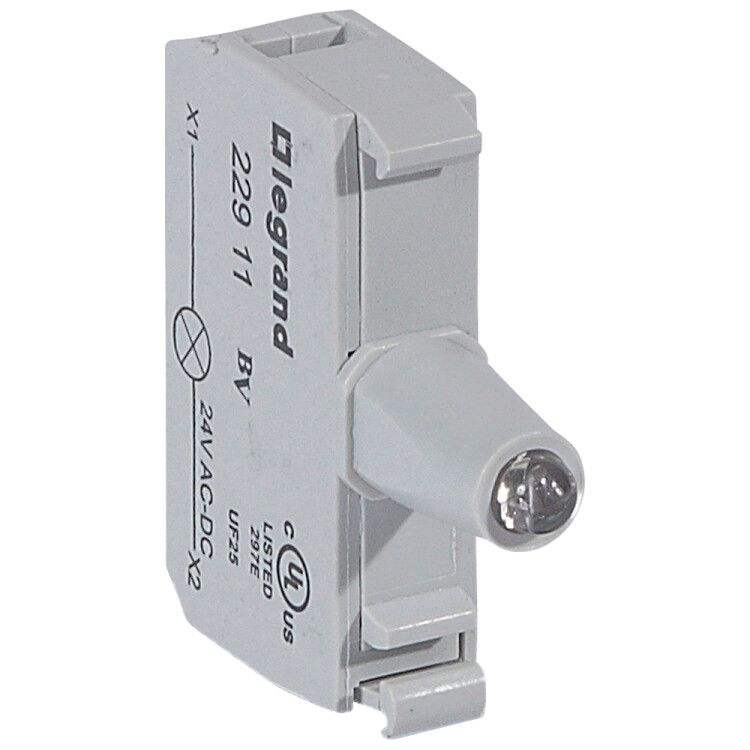

Блок подсветки для индикаторных кнопок и диффузоров 24В~/= красный, под винт от Legrand (артикул 022911) предназначен для равномерной подсветки индикаторных элементов в панелях управления. Устройство совместимо с переменным и постоянным током, работает в широком диапазоне напряжений и оснащено встроенным резистором - это упрощает установку и повышает надёжность.

Назначение и область применения

Блок подсветки используется для визуального указания состояния оборудования через индикаторные кнопки и диффузоры. Подходит для монтажа в щитах управления, на пультах станков, конвейерах, системах автоматизации и других устройствах, где требуется яркая и долговечная сигнализация. Красный цвет лампы применяют для обозначения аварийных ситуаций, активного режима или предупреждающих сигналов.

Технические характеристики

• Цвет свечения: красный
• Рабочее напряжение: 10,8–26,4 В (переменный и постоянный ток)
• Тип источника света: светодиод
• Подключение: винтовые зажимы
• Крепление: фронтальное (устанавливается в отверстие панели с лицевой стороны)
• Встроен резистор: да - исключает необходимость внешнего ограничивающего элемента
• Лампа в комплекте: да - готов к использованию сразу после установки

Совместимость и монтаж

Блок подсветки 022911 от Legrand совместим с большинством стандартных индикаторных кнопок и диффузоров, имеющими посадочное отверстие под фронтальную установку. Для монтажа необходимо просверлить отверстие соответствующего диаметра (не указано в спецификациях - проверьте габариты по чертежу производителя). Соединение проводов осуществляется через винтовые клеммы - достаточно зачистить концы провода на 5–7 мм и затянуть винты до упора. Напряжение питания может быть как переменным (AC), так и постоянным (DC) - устройство универсально.

Безопасность и стандарты

Устройство не имеет явного указания на соответствие международным стандартам (например, IEC, UL). Однако выполнено в соответствии с требованиями, характерными для промышленной аппаратуры Legrand Osmoz - рассчитано на длительную работу в условиях вибраций и перепадов температур. Работает при нормальных условиях эксплуатации: без воздействия открытых пламён, химически агрессивных сред и избыточной влажности.

Преимущества

• Встроенный резистор снижает риск перегрузки и упрощает схему подключения
• Светодиод обеспечивает долгий срок службы (до 50 тыс. часов) и низкое энергопотребление
• Широкий диапазон рабочих напряжений (10,8–26,4 В) позволяет использовать блок в сетях с колебаниями
• Готовый к установке комплект - не требует докупки лампы или резистора
• Фронтальный монтаж удобен при замене без демонтажа всей панели

Ограничения применения

• Не предназначена для работы при напряжении выше 26,4 В - возможен выход из строя
• Не рекомендовано использование в условиях постоянного контакта с водой или высокой запылённостью - отсутствует защита IP
• Не подходит для установки в взрывоопасных зонах - нет сертификата ATEX или IECEx
• Максимальная яркость достигается при напряжении ближе к верхней границе (26,4 В); при 10,8 В свет будет менее интенсивным

Примеры использования

• Индикация включения станка на пульте управления
• Сигнализация аварии на конвейере
• Подсветка кнопки “Стоп” в распределительном шкафу
• Обозначение активного канала в системе автоматизации

Практические советы

• Перед установкой проверьте напряжение сети - даже незначительное превышение 26,4 В может вывести блок из строя
• При подключении используйте провода сечением 0,5–1,5 мм2 - оптимально для винтовых клемм
• Если блок установлен в металлическом корпусе, убедитесь, что он не замыкает выводы - изоляция внутри корпуса минимальна
• Замените блок подсветки 022911 только аналогичным - другие модели могут иметь другой угол рассеивания света или размеры
• Для точного подбора совместимости с диффузором сверьтесь с техническим чертежом Legrand Osmoz - габариты не всегда стандартизированы
