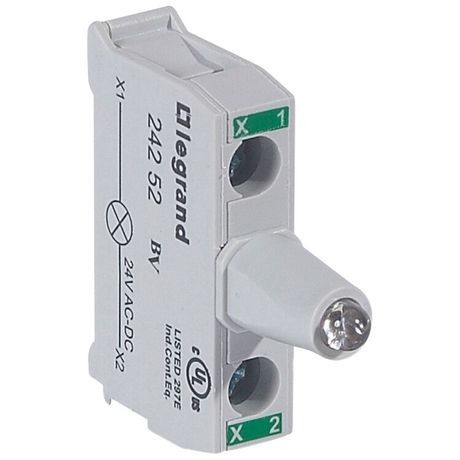

Блок контактов со светодиодом 12-24В для головок под винт зел. Osmoz Leg 024252 Legrand

Блок со встроенным светодиодом для головок кнопочных постов 24В AC/DC зеленый от Legrand (артикул 024252) предназначен для визуальной индикации состояния управления на кнопочных постах. Он совместим с головками кнопок серии Osmoz и работает как от переменного, так и от постоянного тока.

Назначение и область применения

Этот блок устанавливается внутрь головки кнопочного поста и сигнализирует состояние оборудования: зелёный цвет означает «включено» или «нормальная работа». Применяется в системах автоматизации, на станках, конвейерах, пультах управления и распределительных щитах, где требуется наглядная индикация работы устройства.

Технические характеристики

• Тип источника света: светодиод
• Цвет излучения: зелёный
• Рабочее напряжение: 10,8–26,4 В (переменный и постоянный ток)
• Подключение: винтовые клеммы
• Крепление: фиксация к основанию головки кнопочного поста
• Комплектация: встроенная светодиодная лампа и ограничивающий резистор
• Тип изделия: блок индикации

Совместимость и монтаж

Блок со встроенным светодиодом для головок кнопочных постов 24В AC/DC зеленый Legrand 024252 совместим с головками кнопочных постов серии Osmoz. Устанавливается в гнездо головки до её окончательной сборки. Для монтажа необходимо:

• Отключить питание перед установкой;
• Подключить провода к винтовым клеммам — соблюдать полярность при работе с постоянным током;
• Зафиксировать блок в корпусе до щелчка — он должен плотно сесть в посадочное место.

Не используйте с головками других серий — не гарантируется герметичность и механическая совместимость.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтного оборудования. Напряжение 10,8–26,4 В обеспечивает работу в безопасном диапазоне, исключающем риск поражения током. Интегрированный резистор защищает светодиод от перегрузок по току.

Преимущества

• Универсальное питание — работает как от AC, так и от DC, что упрощает замену в существующих системах;
• Встроенный резистор — не требует внешних компонентов для защиты LED;
• Высокая надёжность светодиода — долгий срок службы без замены лампы;
• Стандартная форма и крепление — легко заменяет аналогичные элементы в уже установленных кнопочных постах.

Ограничения применения

• Не предназначена для работы при напряжении выше 26,4 В — возможен выход из строя;
• Не используется в условиях повышенной вибрации без дополнительной фиксации — может выпасть из посадочного места;
• Не подходит для установки вне головок кнопочных постов — не имеет самостоятельного корпуса;
• Не рассчитана на взрывоопасную среду — не имеет взрывозащиты.

Примеры использования

• Индикация запуска насоса на пульте управления водоснабжения;
• Сигнал «готово» на конвейере в пищевой промышленности;
• Обозначение активного режима на станке с ЧПУ;
• Индикация включения системы вентиляции в щите управления.

Практические советы

• Перед установкой проверьте напряжение сети — даже небольшое превышение 26,4 В может повредить светодиод;
• При подключении к цепям с высокими импульсными помехами рекомендуется использовать фильтры;
• При замене старого индикатора — убедитесь, что новый блок Legrand 024252 точно соответствует типу головки;
• Не затягивайте винты клемм слишком сильно — можно повредить контактные площадки.
