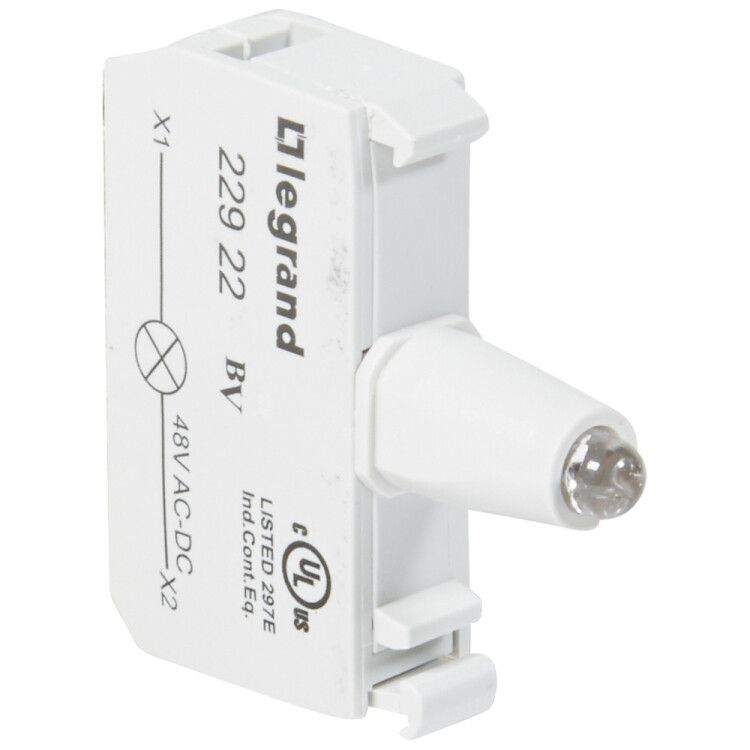

Блок контактов со светодиодом 48В под винт зел. Osmoz Leg 022922 Legrand

Блок подсветки для индикаторных кнопок и диффузоров 48В переменного/постоянного тока, под винт, зеленый от Legrand (артикул 022922) предназначен для равномерной подсветки индикаторных элементов в устройствах управления на базе серии Osmoz. Подходит для установки в панели оборудования, где требуется четкая визуализация состояния через зеленую подсветку.

Назначение и область применения

Этот блок подсветки используется для освещения индикаторных кнопок и диффузоров в системах автоматизации и управления. Он обеспечивает видимость положения переключателя даже при слабом освещении. Применяется в промышленном оборудовании: станках, конвейерах, щитах управления, системах безопасности. Особенно эффективен там, где важно быстро определить активный режим - например, «работает», «готово», «запущено».

Технические характеристики

• Номинальное напряжение: 43,2–52,8 В (переменный и постоянный ток)
• Тип источника света: светодиод - долговечный, энергоэффективный, не требует замены
• Цвет излучения: зеленый - стандартный цвет для сигналов «норма» или «включен»
• Тип подключения: винтовые клеммы - надежное и проверенное соединение
• Наличие резистора: да - внутренний ограничитель тока защищает светодиод от перегрузок
• Тип крепления: фронтальный - устанавливается прямо в отверстие корпуса кнопки или диффузора
• Работает как от переменного, так и от постоянного тока - универсальное решение

Совместимость и монтаж

Блок подсветки совместим с индикаторными кнопками и диффузорами серии Osmoz, имеющими стандартный посадочный диаметр. Установка выполняется путем вставки в подготовленное отверстие и фиксации с помощью винта с тыльной стороны. Для монтажа необходим доступ к задней части панели. Кабель подключается к винтовым клеммам - рекомендуется использовать провода сечением до 1,5 мм2. Не требует дополнительных адаптеров или переходников.

Безопасность и стандарты

Изделие соответствует требованиям к работе в промышленных условиях. Напряжение 43,2–52,8 В находится в безопасном диапазоне Extra Low Voltage (ELV), что снижает риск поражения электрическим током. Отсутствие открытых контактов и наличие внутреннего резистора повышают надежность при колебаниях сети.

Преимущества

• Универсальность работы от AC и DC - не нужно выбирать тип питания
• Встроенный резистор исключает внешние компоненты и упрощает сборку
• Светодиод имеет срок службы более 50 000 часов - практически не требует обслуживания
• Зеленый цвет легко воспринимается глазом, соответствует международным стандартам сигнализации
• Монтаж через фронтальное крепление позволяет менять подсветку без демонтажа всей панели

Ограничения применения

• Не предназначена для работы вне диапазона 43,2–52,8 В - при меньшем напряжении свет будет тусклым, при большем возможен выход из строя
• Подходит только для устройств с фронтальным креплением; несовместима с боковым или задним монтажом
• Не является герметичным изделием - не применяется во взрывоопасных средах или местах с высокой запыленностью без дополнительной защиты
• Не рассчитана на частые механические удары - не следует использовать в мобильных или вибрационных системах без амортизации

Примеры использования

• Подсветка кнопки «Старт» на пульте управления станком CNC
• Индикация готовности системы на щите управления холодильной установкой
• Сигнал «рабочий режим» на диффузоре кнопки в цеховой автоматической линии
• Визуальное указание состояния «включено» в распределительном шкафу с питанием 48 В постоянного тока

Практические советы

• Перед установкой проверьте напряжение в цепи - оно должно точно попадать в диапазон 43,2–52,8 В
• При использовании в цепях с импульсным питанием убедитесь, что среднее напряжение не выходит за пределы допустимого
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу блока
• Если подсветка работает, но очень тускло - вероятно, напряжение ниже нижнего порога; если ярко мерцает - возможно, превышено максимальное напряжение
• Для удобства замены сохраняйте оригинальную маркировку проводов - полярность не важна, но последовательность подключения влияет на совместимость с другими элементами серии Osmoz
