Комплектующий блок для кнопок - Osmoz компл. с подсветкой под винт 24В~/= НО+НЗ красный 3 поста | 023004 Legrand

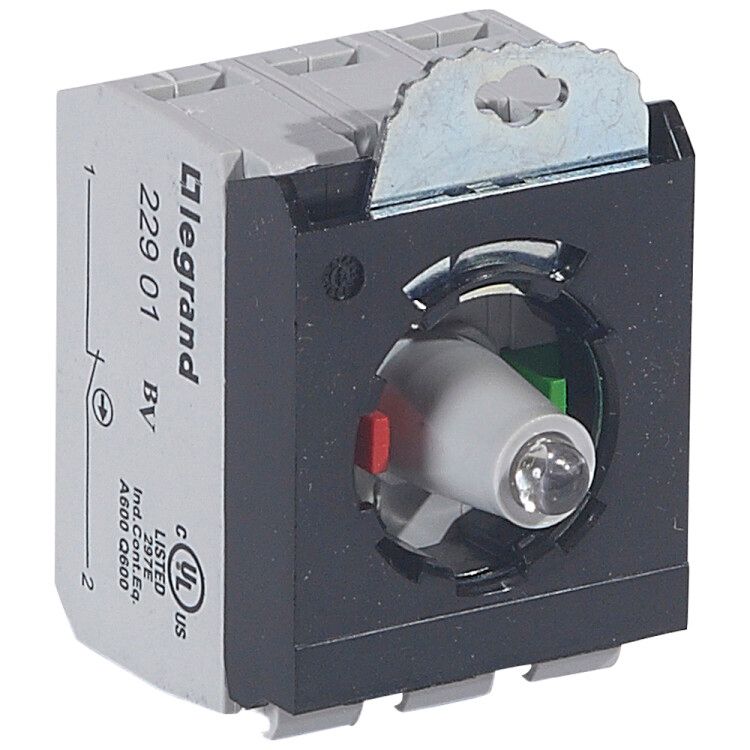

Блок контактов Legrand Osmoz 023004 - компактное устройство для управления цепями постоянного и переменного тока на 24 В, совмещающее нормально открытый и нормально закрытый контакт в одном корпусе с индикацией состояния через светодиодную лампу. Подходит для автоматизации, панелей управления и систем безопасности.

Назначение и область применения

Блок контактов Legrand Osmoz 023004 используется для коммутации слаботочных цепей в устройствах автоматизации. Он позволяет одновременно управлять двумя типами нагрузок: одной при замыкании контакта (НО), другой - при размыкании (НЗ). Устройство применяется в пультах управления, реле времени, системах сигнализации, станках и конвейерах, где требуется контроль состояния цепи и визуальная индикация работы.

Технические характеристики

• Рабочее напряжение: 10,8–26,4 В (переменный и постоянный ток - один диапазон для AC и DC)
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Индикация: встроенная светодиодная лампа с внутренним резистором - показывает состояние контакта без внешнего питания
• Цвет корпуса: красный - стандартизированная цветовая маркировка для быстрого распознавания
• Тип крепления: фронтальное - монтируется в панель через отверстие, фиксируется сзади
• Тип изделия: блок контактов - не самостоятельное реле, требует установки в соответствующий модуль или основание

Совместимость и монтаж

Блок контактов Legrand Osmoz 023004 предназначен для установки в базовые модули серии Osmoz, совместимые с фронтальным креплением. Для монтажа необходимо:

• Вырезать в панели отверстие подходящего размера (стандартный для серии Osmoz)
• Вставить блок до щелчка - он защёлкивается механически
• Подключить провода к винтовым клеммам: вход - к общему контакту, НО и НЗ - к выходным
• Убедиться, что напряжение в цепи находится в пределах 10,8–26,4 В - выше или ниже может повредить светодиод или контакты

Не устанавливайте блок вблизи источников высоких температур или сильной вибрации - это снижает срок службы контактов.

Безопасность и стандарты

Блок контактов Legrand Osmoz 023004 соответствует требованиям международных стандартов на оборудование низкого напряжения. Интегрированный резистор обеспечивает безопасное питание светодиода без необходимости внешних элементов защиты. Применяется в соответствии с IEC 60947-5-1 для переключающих устройств.

Преимущества

• Объединённые НО и НЗ - экономят место на панели и упрощают схемы управления
• Светодиод с резистором внутри - не нуждается во внешнем источнике питания для индикации
• Винтовое подключение - удобно для многожильных и одножильных проводов, не требует специнструментов
• Яркая красная окраска - легко отличить от других блоков, особенно в плотных панелях

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток не указан, применять только в слаботочных системах (до 5 А рекомендовано)
• Не работает при напряжении ниже 10,8 В - светодиод не загорится, контакты могут не срабатывать
• Требует установки в совместимую базу - не является автономным устройством
• Не имеет степени защиты IP - использовать только в закрытых панелях, исключающих попадание пыли и влаги

Примеры использования

• Станок с кнопкой «Стоп» - НО замыкает сигнал тревоги, НЗ разрывает цепь питания
• Система оповещения - индикация активного режима через красный LED при включении
• Автоматический выключатель с дублирующим контролем - два состояния на одном блоке вместо двух отдельных
• Пульт управления с визуальной обратной связью - оператор видит, когда цепь замкнута или разомкнута

Практические советы

• Перед подключением проверьте полярность - хотя блок работает на AC/DC, для долгой жизни светодиода лучше соблюдать правильную полярность при DC
• Не затягивайте винты слишком сильно - можно повредить изоляцию или контактную группу
• Если индикация не горит, проверьте напряжение на входе - часто причина в недостаточном уровне, а не в перегоревшем LED
• При замене используйте оригинальный блок Legrand Osmoz 023004 - другие аналоги могут иметь другую геометрию крепления
• Можно использовать в условиях колебаний напряжения - диапазон 10,8–26,4 В покрывает большинство реальных сетей 24 В
