Блок замены автоматического выключателя-АВМ10СВ/НВ-OptiMat A-800-S2-3P-85-D-MR8.1-B-C2200-M2-P05-S1-06 |343081| КЭАЗ

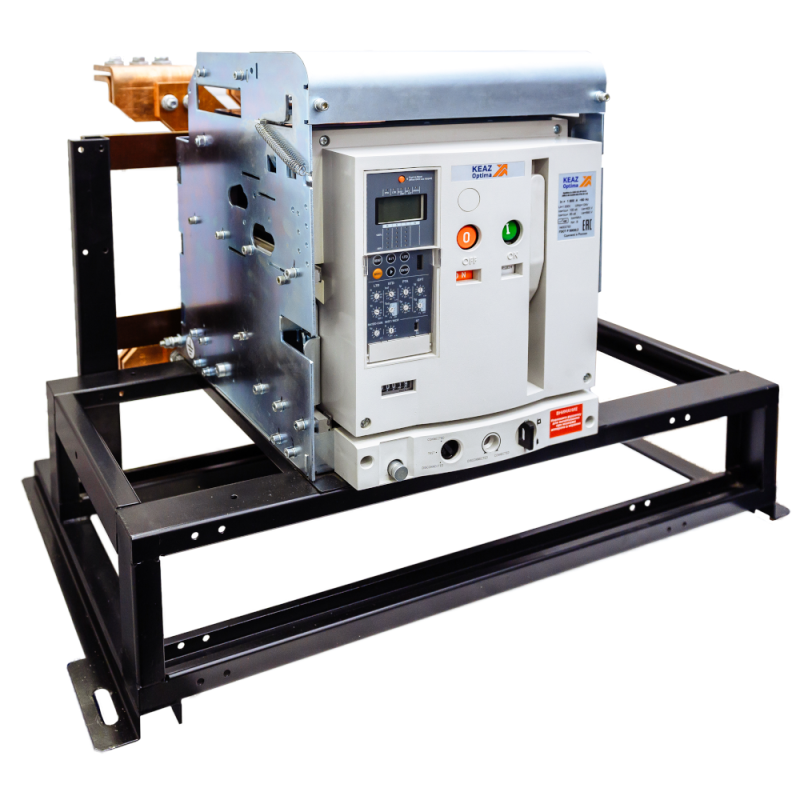

Блок замены автоматического выключателя АВМ10СВ/НВ OptiMat A-800-S2-3P-85-D-MR8.1-B-C2200-M2-P05-S1-06 предназначен для замены износившихся или повреждённых модулей в существующих силовых щитах без переделки конструкции. Этот продукт от КЭАЗ позволяет обновить старую аппаратуру до современного уровня надёжности, сохранив оригинальную компоновку шкафа.

Назначение и область применения

Блок замены автоматического выключателя АВМ10СВ/НВ OptiMat A-800-S2-3P-85-D-MR8.1-B-C2200-M2-P05-S1-06 используется для замены устаревших или отказавших автоматических выключателей в промышленных распределительных устройствах. Подходит для систем с высокой нагрузкой - например, на входе в цеховые щиты, на питании крупного оборудования, в системах конвейеров и насосных станций. Применяется там, где требуется сохранить габариты и тип подключения старого аппарата, но повысить надёжность и функциональность.

Технические характеристики

• Номинальное напряжение: 1000 В - работает в сетях переменного тока до 1 кВ, включая системы 690 В и 400 В.
• Номинальный ток: 800 А - рассчитан на постоянную работу при токе до 800 ампер.
• Номинальная отключающая способность: 100 кА - способен безопасно отключить сверхтоки до 100 тысяч ампер, что соответствует требованиям для мощных промышленных объектов.
• Количество полюсов: 3 - трёхполюсная конструкция для трёхфазных цепей.
• Диапазон регулировки теплового расцепителя: 320–800 А - можно настраивать порог срабатывания по перегрузке в этом интервале, адаптируя под конкретную нагрузку.
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать блок из шкафа без демонтажа проводов, обеспечивая удобство обслуживания.
• Моторный привод: встроенный - даёт возможность удалённого включения/отключения через внешние команды (например, от PLC).
• Тип подключения: болтовое - фиксация проводов осуществляется с помощью болтов, требует точной затяжки согласно инструкции.
• Тип элемента управления: кнопка нажимная - ручное управление доступно прямо на лицевой панели.
• Степень защиты: IP00 - не имеет защиты от пыли и воды; применяется только внутри закрытых щитов.
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (включен/отключен), блокировок и связи с системами автоматизации.

Совместимость и монтаж

Блок замены автоматического выключателя АВМ10СВ/НВ OptiMat A-800-S2-3P-85-D-MR8.1-B-C2200-M2-P05-S1-06 совместим с шасси и направляющими, предназначенными для выключателей серии АВМ10СВ/НВ. Установка возможна только в щитах, где ранее был установлен аналогичный выключатель с тем же шагом крепления и расположением контактных зажимов. Монтаж выполняется после отключения питания: блок вставляется в направляющие, затем фиксируется механически. Болтовые соединения необходимо затягивать моментом, указанным в руководстве - переусердствовать нельзя, чтобы не повредить корпус или контакты. После установки проверьте целостность всех вспомогательных контактов и правильность работы моторного привода.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для низковольтных выключателей. Наличие встроенного моторного привода и высокой отключающей способности (100 кА) гарантирует безопасность при аварийных режимах. Однако из-за степени защиты IP00 использование вне герметичных шкафов запрещено - риск поражения током и попадания сторонних предметов внутрь крайне высок.

Преимущества

• Не требует изменения шкафа - экономит время и деньги на реконструкцию.
• Поддерживает существующую проводку - не нужно перекладывать кабели.
• Встроенный моторный привод - позволяет интегрировать выключатель в систему автоматизации без дополнительных устройств.
• Гибкая настройка расцепителя - можно точно подстроить защиту под текущую нагрузку, не меняя сам блок.
• Шесть вспомогательных контактов - обеспечивают полноценную связь с контроллерами и сигнализацией.

Ограничения применения

• Не предназначена для открытой установки - IP00 исключает применение во влажных, пыльных или наружных условиях.
• Требует наличия совместимого шасси от АВМ10СВ/НВ - не подходит для других серий или производителей.
• Не имеет встроенного термобарьера - при длительной работе близко к другим нагреваемым элементам необходима дополнительная вентиляция.
• Запрещено использовать в цепях с постоянным током выше 1000 В - только переменный ток.

Примеры использования

• Замена старого автомата на входе в цеховой распределительный щит 690 В.
• Обновление системы питания конвейерной линии с увеличением надёжности отключения при КЗ.
• Модернизация щита насосной станции с внедрением дистанционного управления через PLC.
• Работа в составе системы бесперебойного питания, где важна быстрая реакция на перегрузку.

Практические советы

• Перед установкой обязательно проверьте соответствие модели старому выключателю - даже небольшое отличие в шаге крепления может сделать монтаж невозможным.
• Убедитесь, что все болтовые соединения затянуты равномерно и с нужным усилием - слабый контакт вызывает перегрев, слишком сильный - деформацию.
• Проверьте работоспособность вспомогательных контактов до первого включения - используйте тестер для диагностики замыканий и обрывов.
• При использовании моторного привода убедитесь, что сигнал управления от PLC корректен и не создаёт импульсы частотой выше допустимой.
• Рекомендуется периодически осматривать блок на наличие следов перегрева, особенно вокруг болтовых зажимов - это первый признак проблем с контактами.
