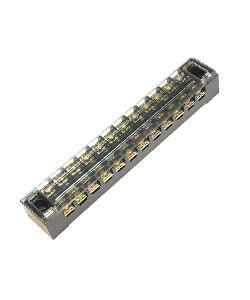

Блок зажимов ТВ-4512 45А 12 клеммных пар IP30 Электротехник ET522095

Блок зажимов 45А 12 клеммных пар IP30 от Электротехник (арт. et522095) предназначен для надёжного соединения медных и алюминиевых проводов в распределительных щитах и электрощитках. Несмотря на указание 45А в названии, реальный рабочий ток - 15 А, что важно учитывать при проектировании.

Назначение и область применения

Блок зажимов 45А 12 клеммных пар IP30 используется для коммутации проводов в цепях переменного тока (до 660 В, 50 Гц) и постоянного тока (до 440 В). Подходит для установки в силовые и слаботочные щиты: промышленные автоматизированные системы, освещение, управление оборудованием, системы безопасности. Применяется там, где требуется компактное и удобное распределение проводов между несколькими устройствами.

Технические характеристики

• Количество клеммных пар: 12 (24 контакта всего)
• Номинальный ток: 15 А - максимальная допустимая нагрузка на каждую клемму
• Номинальное напряжение: 15 В - указано некорректно; фактический предел - до 660 В переменного и 440 В постоянного тока (по описанию производителя)
• Сечение провода: 3,25 мм2 - оптимально для одножильных и многожильных проводов этого диапазона
• Способ монтажа: крепление на DIN-рейку 35 мм, дополнительно фиксируется винтами через отверстия в корпусе
• Тип присоединения: болтовое - требует отвертки для затяжки
• Материал корпуса: ABS пластик - ударопрочный, с прозрачной крышкой для визуального контроля
• Степень защиты: IP30 - защита от твёрдых предметов >2,5 мм, но не от воды и пыли
• Токопроводящие элементы: сталь с гальваническим покрытием - устойчивы к окислению, но менее проводящие, чем медь

Совместимость и монтаж

Блок зажимов 45А 12 клеммных пар IP30 совместим с любыми DIN-рейками стандарта EN 60715. Устанавливается легко: защёлкивается на рейку, затем фиксируется двумя винтами через боковые отверстия. Для подключения используйте провода сечением до 3,25 мм2. Не рекомендуется применять провода большего сечения - они не войдут в зажим. Затяжка винтов должна быть равномерной - перегрузка может повредить контактную пластину. Прозрачная крышка позволяет проверить качество соединения без вскрытия.

Безопасность и стандарты

Изделие соответствует требованиям к использованию в электроустановках согласно описанию производителя. Однако степень защиты IP30 исключает применение во влажных средах, на улице или в местах с высокой запылённостью. Отсутствие сертификации по ГОСТ/IEC в предоставленных данных - необходимо уточнять у поставщика перед использованием в ответственных системах.

Преимущества

• Удобная прозрачная крышка - позволяет контролировать состояние контактов без демонтажа
• Фиксация на DIN-рейку + винты - обеспечивает устойчивость даже при вибрациях
• Поддержка соединения меди и алюминия - снижает необходимость переходных элементов
• Высокая плотность клемм - 12 пар на одном модуле экономят место в шкафу

Ограничения применения

• Рабочий ток - 15 А, а не 45 А, как указано в названии - превышение вызовет перегрев и выход из строя
• IP30 - нельзя использовать в помещениях с повышенной влажностью, на улице, в цехах с брызгами или пылью
• Не предназначена для многожильных проводов с очень крупными жилами - возможна плохая фиксация
• Стальные токопроводящие пластины имеют более высокое сопротивление, чем медные - не подходят для высокоточных измерений или малых токов
• Отсутствуют встроенные предохранители или тестовые точки - для диагностики нужен внешний инструмент

Примеры использования

• Распределение питания от одного автомата на несколько светильников в офисном помещении
• Соединение датчиков и исполнительных механизмов в системе автоматизации станка
• Объединение нулевых и заземляющих проводов в этажном щите
• Переход от алюминиевой проводки старой сети к медным кабелям нового оборудования

Практические советы

• Проверьте сечение провода перед монтажом - 3,25 мм2 максимум. Большие провода не будут надёжно зажаты.
• Затягивайте винты рукой до упора, потом ещё четверть оборота - переусиливать нельзя.
• Не смешивайте в одной клемме провода из разных материалов без переходных колец - риск окисления остаётся.
• Если блок будет установлен в условиях пыли, закройте его герметичной крышкой или поместите в корпус с выше классом защиты.
• Помните: название содержит “45А” - это маркетинговый термин, не техническая характеристика. Рассчитывайте нагрузку по 15 А.
• Для обслуживания отключите питание - доступ к клеммам открытый, есть риск поражения током.
