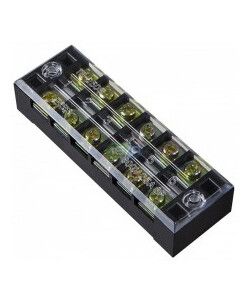

Блок зажимов ТВ-1506 15А 6 клеммных пар IP30 Электротехник ET018983

Блок зажимов ТВ-1506 15А 6 клеммных пар IP30 от Электротехник — надёжное решение для коммутации медных и алюминиевых проводов в распределительных щитах и контрольных системах. Устройство фиксируется на DIN-рейке, обеспечивает безопасное болтовое соединение и защищено пластиковым корпусом с прозрачной крышкой.

Назначение и область применения

Блок зажимов ТВ-1506 15А 6 клеммных пар IP30 предназначен для создания разъёмных соединений между проводами в цепях переменного тока (до 660 В, 50 Гц) и постоянного тока (до 440 В). Подходит для установки в силовые и управляющие цепи: автоматические выключатели, реле, контроллеры, системы освещения, промышленное оборудование. Применяется там, где требуется частый доступ к контактам — например, при обслуживании или модификации схемы.

Технические характеристики

• Номинальный ток: 15 А
• Номинальное напряжение: до 660 В AC / 440 В DC
• Количество клеммных пар: 6 (всего 12 контактов)
• Сечение провода: до 3,25 мм²
• Тип присоединения: болтовое (винтовые зажимы)
• Материал корпуса: ударопрочный АВС-пластик
• Защита: IP30 — защита от твёрдых предметов >2,5 мм, без защиты от воды
• Способ монтажа: крепление на DIN-рейку 35 мм + дополнительные отверстия для фиксации на панели
• Токопроводящие элементы: сталь с гальваническим покрытием

Совместимость и монтаж

Блок зажимов ТВ-1506 15А 6 клеммных пар IP30 совместим со всеми стандартными DIN-рейками 35 мм. Для жёсткой фиксации можно использовать два дополнительных отверстия в корпусе — они позволяют закрепить устройство на панели саморезами или шпильками. Соединение проводов выполняется винтами M3, затягиваются отвёрткой. Не допускается перегрузка по току — максимальная площадь сечения провода — 3,25 мм². Для алюминиевых проводов рекомендуется применение антиоксидантной пасты.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для компонентов распределительных устройств. Защита IP30 предотвращает попадание крупных сторонних объектов, но не защищает от влаги — не используется во влажных помещениях или на улице. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени при перегреве.

Преимущества

• Прозрачная крышка позволяет визуально проверить состояние соединений без вскрытия
• Ударопрочный АВС-пластик повышает долговечность при механических нагрузках
• Стальные токопроводящие пластины с покрытием обеспечивают устойчивость к окислению
• Гибкий монтаж: можно крепить как на рейку, так и на панель
• Поддержка одновременного подключения меди и алюминия — удобно при реконструкциях старых сетей

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивных сред — IP30 недостаточно для таких условий
• Запрещено использование с проводами сечением более 3,25 мм² — возможен перегрев и оплавление
• Не подходит для высокочастотных или импульсных цепей — рассчитана только на 50 Гц и постоянный ток
• Не имеет функции автоматического отключения или защиты от перегрузки

Примеры использования

• Распределительный щит промышленного станка — соединение входящих и выходящих кабелей управления
• Щит освещения в производственном помещении — разводка цепей светильников
• Контрольный шкаф с PLC — подключение датчиков и исполнительных механизмов
• Обслуживание старой проводки — переход с алюминиевой на медную часть сети

Практические советы

• Перед монтажом удалите изоляцию с провода на длину, достаточную для плотного контакта — обычно 8–10 мм
• Затягивайте винты равномерно, без усилия — переусилие может повредить резьбу или деформировать контакт
• При использовании алюминиевых проводов нанесите тонкий слой антиоксидантной пасты — это продлит срок службы соединения
• Проверяйте температуру клемм при первом включении — нагрев выше 40 °C требует диагностики
• Для многожильных проводов используйте наконечники — это исключит обрыв отдельных жил при затяжке
• При замене устройства — отключите питание! Напряжение до 660 В опасно даже при малом токе
