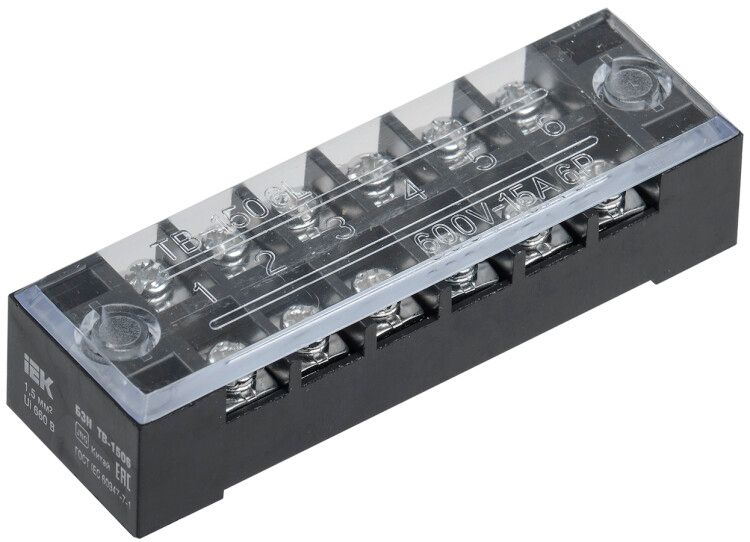

Блок зажимов БЗН ТВ-1506 1,5 мм2 15A 6 пар | YZN41-06-001-K02 IEK

Блок зажимов БЗН ТВ-1506 1,5 мм² 15А 6 пар от IEK предназначен для надёжного и компактного соединения медных и алюминиевых проводников в распределительных щитах и панелях. Этот тип зажимов часто применяют в системах автоматизации, управления оборудованием и освещением, где важны плотная сборка и долгий срок службы.

Назначение и область применения

Блок зажимов БЗН ТВ-1506 1,5 мм² 15А 6 пар используется для создания безопасных электрических соединений и ответвлений в цепях переменного тока до 660 В и постоянного тока до 440 В. Подходит для монтажа на DIN-рейку или жесткую панель внутри распределительных устройств. Часто встречается в промышленной автоматике, системах управления, светотехнике и бытовых щитках, где требуется компактное и надёжное распределение проводов.

Технические характеристики

• Номинальный ток: 15 А
• Номинальное напряжение: 660 В (AC), 440 В (DC)
• Диапазон сечений проводов: 0,75–1,5 мм²
• Количество контактов: 6 пар (12 точек соединения)
• Тип присоединения: болтовое / винтовое
• Ширина одной ячейки: 22 мм
• Рабочая температура: от –40 °C до +50 °C
• Материал корпуса: термопласт (АБС-пластик, класс воспламеняемости V1)
• Материал токоведущих частей: латунь
• Цвет: черный
• Срок службы: 15 лет
• Способ монтажа: непосредственная фиксация на панели
• Позиция подключения: боковая

Совместимость и монтаж

Блок зажимов БЗН ТВ-1506 1,5 мм² 15А 6 пар монтируется прямо на металлическую или пластиковую панель с помощью крепёжных отверстий. Установка на DIN-рейку невозможна — он не имеет защёлки или крепёжных выступов для рейки. Каждый контакт затягивается винтом; рекомендуется использовать отвёртку с плоским лезвием. Прозрачная крышка обеспечивает визуальный контроль состояния соединений и дополнительно изолирует провода. Монтаж допускается только при отключённом питании.

Безопасность и стандарты

Корпус изготовлен из самозатухающего АБС-пластика с классом воспламеняемости V1 — материал не поддерживает горение и замедляет распространение огня. Соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Номинальные значения тока и напряжения соответствуют ГОСТ Р 50030.5.1 и IEC 60947-1. Прозрачная крышка предотвращает случайное прикосновение к токоведущим элементам.

Преимущества

• Высокая плотность: 6 пар контактов занимают минимальное пространство — удобно для компактных щитов
• Стойкий к перегреву материал корпуса снижает риск возгорания
• Латунные токоведущие части обеспечивают хорошую проводимость и устойчивость к окислению
• Прозрачная крышка позволяет контролировать состояние соединений без вскрытия
• Подходит для работы с медью и алюминием — универсальность в подборе проводов

Ограничения применения

• Не предназначены для проводов сечением менее 0,75 мм² или более 1,5 мм² — использование вне диапазона повышает риск нагрева и выхода из строя
• Нельзя монтировать на DIN-рейку — требует жёсткой поверхности
• Не подходят для высокочастотных или импульсных нагрузок — рассчитаны на сетевые частоты 50–60 Гц
• Не рекомендованы для открытого монтажа в условиях постоянного воздействия воды или агрессивных сред — IP-класс не указан, значит, защита только от внешнего механического воздействия

Примеры использования

• Распределение фазы и нуля между несколькими реле в автоматическом щите
• Объединение проводов от нескольких датчиков в одном месте перед входом в контроллер
• Создание ответвления для питания осветительных групп в промышленном помещении
• Фиксация нулевой шины в малогабаритных распределительных устройствах

Практические советы

• Перед монтажом зачистите провода на 8–10 мм — недостаточная зачистка снижает надёжность контакта
• Затягивайте винты равномерно, без усилия — перетяжка может повредить латунную шину
• Проверьте соответствие сечения провода: даже 1,0 мм² можно использовать, но 2,5 мм² — нельзя
• После монтажа проверьте все соединения визуально через прозрачную крышку — особенно после первого включения
• При использовании в холодных помещениях (ниже –20 °C) убедитесь, что провода гибкие — некоторые виды изоляции становятся хрупкими
