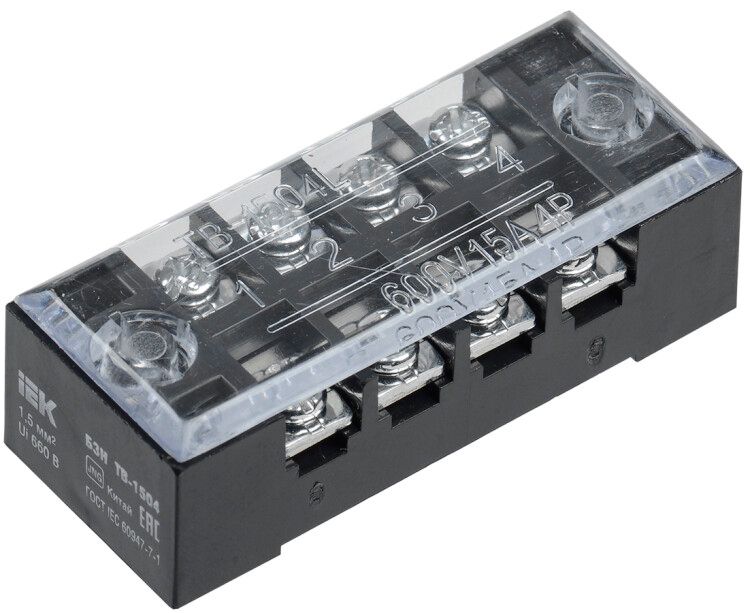

Блок зажимов БЗН ТВ-1504 1,5 мм2 15A 4 пары | YZN41-04-001-K02 IEK

Блок зажимов БЗН ТВ-1504 1,5 мм2 15А 4 пары от IEK предназначен для надёжного и компактного соединения медных и алюминиевых проводников в распределительных щитах и панелях. Этот клеммный блок обеспечивает безопасное ответвление цепей до 660 В переменного и 440 В постоянного тока, сохраняя плотность монтажа даже в ограниченном пространстве.

Назначение и область применения

Блок зажимов БЗН ТВ-1504 1,5 мм2 15А 4 пары используется для создания разъёмных соединений между проводниками в электрических цепях. Подходит для монтажа в силовых и управляющих контурах: освещение, автоматика, станки, конвейеры, системы управления. Устанавливается на DIN-рейку или жестко на панели внутри распределительных устройств. Применяется там, где требуется частый доступ к контактам - например, при обслуживании, тестировании или замене оборудования.

Технические характеристики

• Количество контактов: 4 пары (8 точек присоединения)
• Номинальный ток: 15 А
• Номинальное напряжение: до 660 В переменного тока / до 440 В постоянного тока
• Диапазон сечений проводников: 0,75–1,5 мм2
• Тип присоединения: винтовой зажим
• Ширина одной ячейки: 22 мм
• Рабочий температурный диапазон: от –40 C до +50 C
• Материал корпуса: термопласт (негорючий, класс V1)
• Материал токоведущих элементов: латунь
• Цвет: чёрный
• Срок службы: 15 лет
• Способ монтажа: непосредственная фиксация на поверхности
• Позиция входа: боковая

Совместимость и монтаж

Блок зажимов БЗН ТВ-1504 1,5 мм2 15А 4 пары не требует специальных креплений - он устанавливается прямо на плоскую поверхность (например, металлическую панель) с помощью отверстий под болты. Каждая пара контактов имеет собственный винтовой зажим, что позволяет подключить два провода на один выход: один входной, один выходной. Для защиты от случайного прикосновения рекомендуется использовать прозрачную крышку, которая продается отдельно. Монтаж выполняется обычным отверткой; момент затяжки не регулируется - достаточно добиться плотного контакта без перетяга.

Безопасность и стандарты

Корпус изготовлен из негорючего термопласта с классом воспламеняемости V1 - материал самотушится после удаления источника огня. Это соответствует требованиям безопасности для электроустановок в помещениях с повышенными требованиями к пожаростойкости. Номинальное напряжение 660 В обеспечивает работу в сетях промышленного типа, включая трёхфазные цепи. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.1 реализовано через конструкцию и материалы, хотя явная сертификация в данных не указана.

Преимущества

• Высокая плотность: четыре пары контактов занимают минимальное пространство - удобно для компактных щитов
• Стабильность соединения: латунные токоведущие части обеспечивают долговременный контакт без окисления
• Защита от внешнего воздействия: черный корпус и возможность установки крышки снижают риск повреждения и попадания пыли
• Работает в широком температурном диапазоне - подходит для холодных помещений и теплых производственных зон
• Поддерживает одновременное подключение медных и алюминиевых проводов - гибкость при модернизации старых систем

Ограничения применения

• Не предназначены для проводов сечением менее 0,75 мм2 или более 1,5 мм2 - использование вне диапазона вызывает перегрев или плохой контакт
• Не подходят для многожильных проводов без наконечников - возможен вырыв жил при затяжке
• Не имеют встроенной DIN-рейки - требуют дополнительного крепления на панель
• Не рассчитаны на высокочастотные импульсы или сварочные нагрузки - только для стационарных цепей
• Крышка не входит в комплект - её необходимо заказывать отдельно для полноценной изоляции

Примеры использования

• Разводка фаз в распределительном щите квартиры или офиса
• Подключение датчиков и исполнительных механизмов на конвейере
• Общая точка подключения нескольких светильников в одном контуре
• Переход с алюминиевой проводки на медную в старом оборудовании
• Создание запасных ответвлений для будущего расширения сети

Практические советы

• Перед монтажом зачистите провода на 8–10 мм - недостаточная зачистка снижает надёжность контакта
• Для алюминиевых проводов используйте антиоксидантную пасту - предотвращает окисление и нагрев
• Проверьте затяжку винтов через 1–2 месяца после первого включения - особенно при больших токах
• Если нужна изоляция - закажите прозрачную крышку совместимую с БЗН ТВ-1504 1,5 мм2 15А 4 пары
• Не комбинируйте этот блок с другими типами клемм в одной цепи без учёта потенциала - возможны скачки напряжения
• При использовании в условиях вибраций (станки, насосы) дополнительно фиксируйте блок на раме
