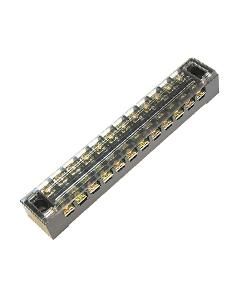

Блок зажимов ТВ 1512 15А 12 клеммных пар IP30 Электротехник ET018984

Блок зажимов ТВ-1512 от Электротехник - надёжный клеммный блок с 12 парами контактов на номинальный ток 15 А, предназначенный для безопасного и компактного соединения медных и алюминиевых проводов в распределительных щитах и управлениях. Артикул et018984 соответствует серийному решению ТВ, проверенному в промышленных условиях.

Назначение и область применения

Блок зажимов ТВ-1512 используется для создания разъёмных соединений в электрических цепях переменного тока до 690 В (частота 50 Гц) и постоянного тока до 440 В. Подходит для установки в силовые и управляющие щиты, панели автоматизации, системы освещения, конвейеров и оборудования с высокой плотностью коммуникаций. Применяется там, где требуется много точек подключения без сварки или пайки.

Технические характеристики

• Номинальный ток: 15 А
• Номинальное напряжение: 690 В (AC), 440 В (DC)
• Количество клеммных пар: 12
• Сечение провода: 1,5 мм2
• Тип присоединения: винтовые клеммы
• Способ монтажа: крепление на DIN-рейку или панель через отверстия в корпусе
• Рабочая температура: от –5 C до +40 C
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Материал корпуса: ударопрочный АБС пластик
• Цвет: чёрный корпус с прозрачной крышкой
• Расположение выводов: сбоку

Совместимость и монтаж

Блок зажимов ТВ-1512 монтируется на плоскую поверхность с помощью четырёх фиксирующих отверстий в основании. Для установки на DIN-рейку требуются дополнительные крепления - сам блок не имеет штанги для рейки. Соединение проводов выполняется винтовым зажимом: зачищенные жилы вставляются в клемму и затягиваются отвёрткой. Напряжение на клеммах не должно превышать 690 В AC / 440 V DC. Учитывайте, что максимальное сечение провода - 1,5 мм2; более толстые жилы не войдут.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционным материалам и механической прочности для бытовых и промышленных применений. Степень защиты IP30 предотвращает случайный контакт с токоведущими частями, но не обеспечивает защиту от влаги - не используйте в сырых помещениях или на улице. Корпус выполнен из самозагасающего АБС пластика, снижающего риск распространения горения.

Преимущества

• Прозрачная крышка позволяет контролировать состояние соединений без вскрытия
• Ударопрочный корпус выдерживает механические нагрузки в промышленной среде
• Гальванизированные стальные токопроводящие пластины обеспечивают долговечность и устойчивость к окислению
• Компактная форма: 12 клеммных пар в одном модуле экономят место в щите
• Подходит для смешанных соединений: медь и алюминий

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C и выше +40 C
• IP30 не защищает от брызг, пыли и влаги - исключить использование в открытых, влажных или пыльных местах
• Запрещено использовать с проводами сечением больше 1,5 мм2 - возможен перегрев и выход из строя
• Не рассчитан на частые подключения/отключения - винты не предназначены для многократного демонтажа
• Отсутствует крепление на DIN-рейку - нужна дополнительная фиксация

Примеры использования

• Распределительный щит станка: соединение входных кабелей с клеммами управления двигателем
• Панель автоматики конвейера: сборка сигналов с датчиков и исполнительных устройств
• Осветительная система: распределение фаз между группами светильников
• Системы теплого пола: подключение терморегуляторов и нагревательных элементов

Практические советы

• Перед монтажом зачистите жилы на 8–10 мм - недостаточно оголённая часть плохо зажимается, слишком длинная - риск замыкания
• Затягивайте винты равномерно, без усилия: переусилие повредит резьбу или изоляцию
• Проверьте соответствие цвета проводов: черный/коричневый - фаза, синий - ноль, жёлто-зелёный - земля
• При использовании алюминиевых проводов - не забудьте нанести антиоксидантную пасту перед зажимом
• Для удобства обслуживания - пометьте каждую клемму этикеткой сразу после монтажа
• Блок ТВ-1512 от Электротехник (et018984) лучше всего сочетать с другими изделиями серии ТВ - одинаковый шаг и тип клемм позволяют собирать последовательные ряды
