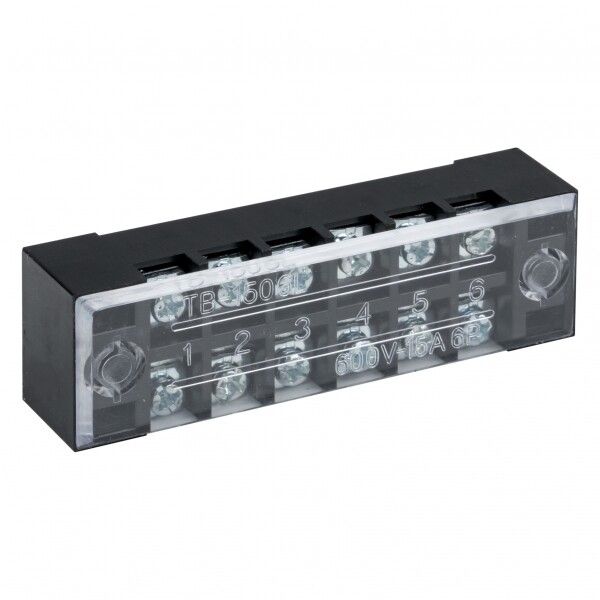

Терминал клеммный TB-1506 до 1,5 мм2 15A 6 клеммных пар EKF PROxima |

Терминал клеммный до 1,5 мм² 15A 6 клеммных пар от EKF PROxima — надёжное решение для быстрого и безопасного соединения одножильных и многожильных проводов сечением до 1,5 мм² в распределительных щитах и стационарных электроустановках. Артикул tb-1506 обеспечивает плотный контакт при помощи винтового зажима и рассчитан на работу в широком диапазоне температур.

Назначение и область применения

Терминал клеммный до 1,5 мм² 15A 6 клеммных пар предназначен для присоединения и ответвления медных и алюминиевых проводников в цепях переменного тока до 660 В и частотой 50 Гц. Применяется в качестве комплектующего элемента в стационарных электрических установках: распределительных щитах, пультах управления, автоматических системах, оборудовании с высокой плотностью коммуникаций.

Технические характеристики

• Номинальный ток: 15 А — выдерживает постоянную нагрузку без перегрева
• Сечение провода: до 1,5 мм² — подходит для большинства слаботочных и силовых линий
• Номинальное напряжение: 660 В — соответствует требованиям промышленных сетей
• Тип соединения: винтовое — позволяет фиксировать провод с помощью обычной отвертки
• Количество клеммных пар: 6 — шесть отдельных точек подключения в одном модуле
• Рабочая температура: от -30 до +100 °C — устойчив к экстремальным условиям
• Положение подключения: сбоку — удобная ориентация при монтаже в плотном пространстве
• Габариты: 7,5×7,5×18 мм — компактный формат для экономии места
• Материал корпуса: термопласт — прочный, не хрупкий, устойчивый к механическим воздействиям
• Класс горючести: V0 — самозатухающий материал, снижает риск распространения пламени
• Цвет: черный — стандартизированная окраска для промышленного оборудования

Совместимость и монтаж

Терминал клеммный до 1,5 мм² 15A 6 клеммных пар монтируется непосредственно на DIN-рейку без дополнительных креплений. Подходит для установки в любые стандартные щиты с рейкой типа TS35. Каждая клемма имеет один вход и один выход — можно последовательно соединить несколько устройств. Для монтажа используйте отвертку с плоским жалом. Убедитесь, что зачищенный провод не длиннее 8–9 мм, чтобы он полностью вошёл в зажим и не выпадал после затяжки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Материал корпуса класса V0 предотвращает распространение открытого огня. Номинальное напряжение 660 В и ток 15 А обеспечивают запас по нагрузке для типичных условий эксплуатации. Произведён в соответствии с технологическими нормами EKF PROxima для долговечной работы в условиях повышенной влажности и колебаний температуры.

Преимущества

• Шесть клемм в одном корпусе — минимизация числа отдельных элементов и ускорение сборки
• Компактные габариты — идеально для плотной компоновки в малогабаритных щитах
• Удобный боковой доступ — легко работать даже при ограниченном пространстве вокруг
• Стандартный винтовой зажим — совместим с любой отверткой, не требует специального инструмента
• Высокая термостойкость — сохраняет целостность при нагреве и холоде

Ограничения применения

• Не предназначен для проводов сечением более 1,5 мм² — возможен перегрев и потеря контакта
• Не рекомендован для частых демонтажей — многократное закручивание винта может повредить резьбу
• Не используется в цепях постоянного тока выше 48 В — указано только для переменного тока 50 Гц
• Не подходит для внешней установки без защиты — хотя IP-класс не указан, корпус не герметичен

Примеры использования

• Подключение датчиков и исполнительных механизмов в автоматизированных линиях
• Разводка освещения и розеток внутри распределительных щитов
• Объединение нескольких проводов от одного устройства перед переходом на кабельную трассу
• Создание временных тестовых цепей в сервисных мастерских
• Формирование групповых соединений в панелях управления станков и конвейеров

Практические советы

• Перед монтажом зачистите провод на глубину 8–9 мм — этого достаточно для надёжного контакта
• Затягивайте винт до упора, но без усилия — переусилие может повредить внутреннюю пластиковую часть
• Проверьте качество соединения легким потягиванием провода после монтажа
• При использовании алюминиевых проводов — примените антиоксидантную пасту для предотвращения окисления
• Артикул tb-1506 часто заменяют на аналоги других брендов, но EKF PROxima гарантирует совместимость с другими изделиями серии
