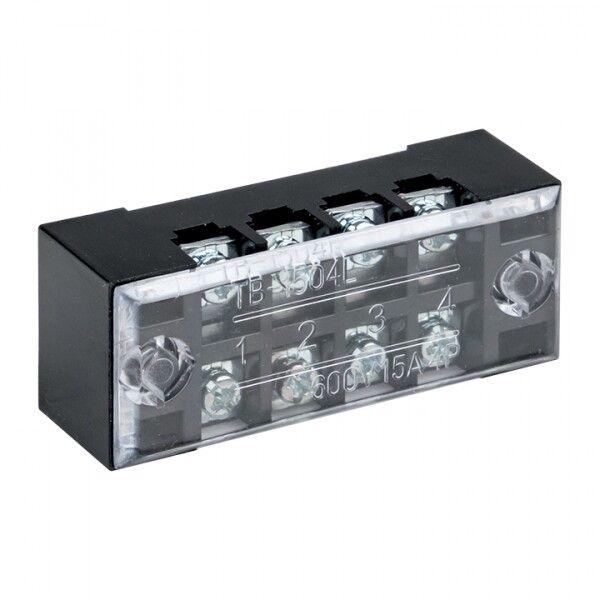

Терминал клеммный TB-1504 до 1,5 мм2 15A 4 клеммные пары EKF PROxima |

Терминал клеммный до 1,5 мм2 15А 4 клеммные пары от EKF PROxima - надёжное решение для быстрого и безопасного соединения проводов в распределительных коробках, щитах и оборудовании. Артикул tb-1504 обеспечивает прочное винтовое соединение для медных и алюминиевых жил сечением до 1,5 мм2.

Назначение и область применения

Этот клеммник предназначен для присоединения и ответвления одножильных и многожильных проводников в электрических цепях переменного тока до 660 В и частотой 50 Гц. Подходит для стационарных установок: электрощитов, автоматических выключателей, реле, светильников, оборудования на производстве. Часто используется там, где требуется компактное и устойчивое соединение нескольких проводов без пайки.

Технические характеристики

• Номинальный ток: 15 А - позволяет работать с нагрузками до этого значения без перегрева
• Поперечное сечение провода: до 1,5 мм2 - совместим с большинством бытовых и промышленных проводов
• Номинальное напряжение: 660 В - подходит для сетей с высокими требованиями к изоляции
• Количество контактов: 8 (4 пары) - каждая пара - отдельная точка соединения, можно коммутировать несколько линий
• Тип соединения: винтовое - надёжное фиксирование провода при затяжке отверткой
• Рабочая температура: от –30 C до +100 C - работает в холодных помещениях и нагретых зонах
• Материал корпуса: термопласт с классом воспламеняемости V0 - самозатухающий, не распространяет пламя
• Габариты: 7,5 × 7,5 × 18 мм - компактный формат для плотной укладки в шкафах
• Цвет: чёрный - соответствует стандартному цветовому решению для промышленных клеммников
• Положение подключения: сбоку - удобно для прямого ввода проводов без поворотов
• Способ монтажа: непосредственная установка - крепится прямо на DIN-рейку или поверхность без дополнительных держателей

Совместимость и монтаж

Терминал клеммный до 1,5 мм2 15А 4 клеммные пары (артикул tb-1504) монтируется непосредственно на DIN-рейку шириной 35 мм без адаптеров. Для подключения используйте отвёртку с плоским лезвием - затягивайте винты равномерно, чтобы не повредить изоляцию провода. Максимально допустимый диаметр зачищенной жилы - около 2–2,5 мм. Убедитесь, что провод полностью вошёл в контактную камеру перед затяжкой. Каждая пара контактов изолирована друг от друга - можно использовать для раздельных цепей.

Безопасность и стандарты

Изоляционный корпус выполнен из материала с классом горючести V0 по UL94 - при возгорании материал самостоятельно гаснет, снижает риск распространения пламени. Соответствует требованиям к безопасности для стационарных электроустановок. Номинальное напряжение 660 В обеспечивает запас по изоляции даже в условиях повышенной влажности или перенапряжений.

Преимущества

• Высокая плотность контактов: 8 контактов в компактном корпусе экономят место в щите
• Удобный боковой ввод - не требует лишних изгибов проводов
• Стандартный размер - легко заменяется на аналогичные модели других производителей
• Термостойкий пластик - сохраняет форму и целостность при длительной работе при +100 C
• Поддержка алюминиевых и медных проводов - универсальность для старых и новых систем

Ограничения применения

Не предназначен для работы с проводами больше 1,5 мм2 - превышение сечения вызывает плохой контакт и перегрев. Не рекомендуется для мобильных устройств или мест с постоянными вибрациями - винтовые соединения могут ослабнуть. Не имеет защиты от пыли/влаги (IP-класс не указан), поэтому не устанавливается в открытых или сырых средах без дополнительной герметизации. Не подходит для частых подключений/отключений - винты не рассчитаны на многократное демонтажное обслуживание.

Примеры использования

• Разветвление фазы в распределительной коробке квартиры
• Подключение датчиков и реле в промышленном щите управления
• Объединение нулевых проводов в этажном щите
• Соединение проводов освещения в цепях с несколькими группами
• Формирование группы выходов для теплого пола или насосов

Практические советы

• Перед монтажом зачистите провод на 6–8 мм - слишком длинная зачистка может привести к замыканию между контактами
• Не перетягивайте винты - это повредит внутреннюю металлическую часть и снизит срок службы
• Для многожильных проводов используйте наконечники - они предотвращают деформацию жил при затяжке
• Проверьте качество соединения после монтажа - легкое покачивание провода должно быть невозможным
• При использовании в щитах с ограниченным пространством - учтите габариты 7,5×7,5×18 мм; один такой терминал занимает ~1 модуль DIN-рейки
