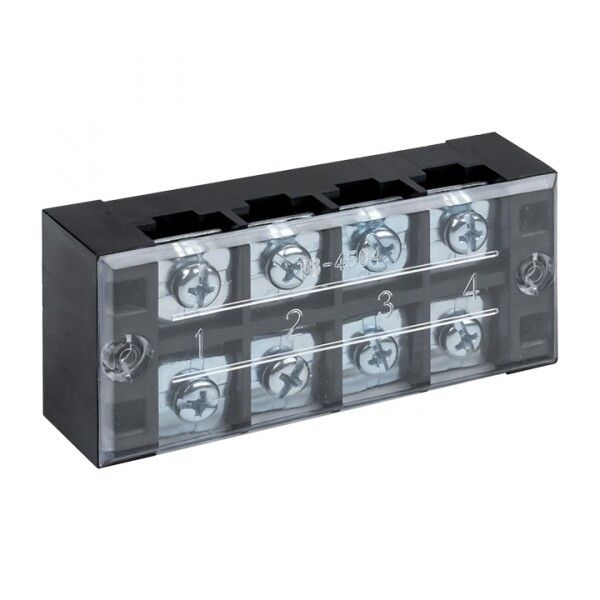

Терминал клеммный TB-4504 до 4,5 мм2 45A 4 клеммные пары EKF PROxima |

Терминал клеммный до 4,5 мм2 45 A 4 клеммные пары от EKF PROxima - надёжное решение для соединения и ответвления проводов в распределительных щитах, оборудовании и стационарных электрических сетях. Каждый модуль обеспечивает устойчивый контакт при токе до 45 А и работает в широком диапазоне температур.

Назначение и область применения

Этот клеммный терминал предназначен для фиксации медных и алюминиевых проводников сечением до 4,5 мм2 в цепях переменного тока до 660 В и частотой 50 Гц. Применяется в качестве комплектующего элемента в стационарных электроустановках: распределительных щитах, панелях управления, силовых шкафах, системах автоматизации и на производстве.

Технические характеристики

• Номинальный ток: 45 А
• Номинальное напряжение: 660 В
• Количество полюсов: 4 (четыре пары контактов)
• Поперечное сечение провода: до 4,5 мм2
• Тип присоединения: винтовое - надёжная фиксация за счёт зажима болтом
• Способ монтажа: непосредственная установка - крепится прямо на DIN-рейку или поверхность без дополнительных адаптеров
• Диапазон рабочих температур: от –30 C до +100 C
• Расположение входов: сбоку - удобно для прокладки проводов в плотных шкафах
• Габариты: 15×24×15 мм - компактный формат для экономии места
• Материал корпуса: термопласт с классом воспламеняемости V0 - самозатухающий, не распространяет пламя
• Цвет: чёрный

Совместимость и монтаж

Терминал совместим с любыми DIN-рейками стандарта EN 60715. Устанавливается просто: защёлкивается на рейку, затем каждый провод вставляется в гнездо и затягивается винтом. Для лучшего контакта рекомендуется зачищать жилы на 8–10 мм и использовать наконечники (при необходимости). Максимальный момент затяжки - не более 0,5 Нм, чтобы не повредить резьбу. Подходит для одиночных проводов и многожильных жил с опрессовкой.

Безопасность и стандарты

Изоляция корпуса соответствует классу горючести V0 по UL 94 - материал не поддерживает горение и самостоятельно гаснет после удаления источника пламени. Конструкция выполнена в соответствии с требованиями IEC 60947-7-1 для коммутационных устройств. Работает в условиях повышенной влажности и перепадов температур, что делает её пригодной для промышленных условий.

Преимущества

• Высокая плотность: четыре пары клемм в одном компактном модуле снижают количество необходимых элементов в щите
• Удобное боковое расположение выводов - позволяет легко организовать маршруты проводов без перегибов
• Стабильный контакт благодаря качественному винтовому зажиму - минимизирует нагрев и окисление
• Термостойкий пластик выдерживает высокую температуру внутри шкафа и не деформируется
• Чёрный цвет корпуса снижает видимость следов окисления и пыли

Ограничения применения

• Не предназначен для работы с проводниками больше 4,5 мм2 - риск перегрева и потери контакта
• Не рассчитан на постоянную вибрацию или ударные нагрузки - требует жесткой фиксации в шкафу
• Не используется в цепях постоянного тока выше 48 В - возможна дуговая эрозия контактов
• Не подходит для внешней установки без защиты от осадков - IP-класс не указан, значит, нет герметичности

Примеры использования

• Разводка фаз и нулей в распределительном щите квартиры или офиса
• Подключение датчиков и исполнительных механизмов на конвейере
• Объединение нескольких выходов от одного автомата перед подключением к группе светильников
• Аварийное ответвление в системе освещения промзоны
• Сборка тестового стенда для проверки оборудования

Практические советы

• Перед монтажом всегда проверяйте сечение провода - даже небольшое превышение 4,5 мм2 может вызвать перегрев
• При использовании многожильных проводов обязательно применять наконечники типа НШВИ - предотвращают выпадение жил
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно в условиях колебаний температуры
• Для обслуживания можно отсоединить один модуль без демонтажа всей группы - он не связан с соседними
• При замене используйте оригинальные клеммы EKF PROxima TB-4504 - совпадают по форме, шагу и глубине зажима
