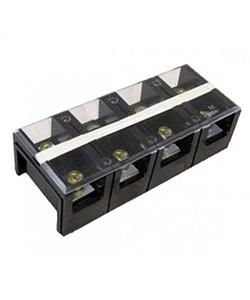

Блок зажимов ТВ-4504 45А 4 клеммные пары IP30 Электротехник ET522093

Блок зажимов Электротехник et522093 предназначен для надёжного соединения проводов до 45 А в распределительных щитах и устройствах управления. Четыре клеммные пары позволяют организовать несколько цепей в одном компактном устройстве с защитой IP30.

Назначение и область применения

Блок зажимов Электротехник et522093 используется для коммутации силовых цепей постоянного и переменного тока. Подходит для установки в электрощитах, пультах управления, на станках и конвейерах, где требуется надёжный и доступный способ соединения проводов без сварки или пайки. Применяется там, где важна быстрая замена или модификация цепей.

Технические характеристики

• Номинальный ток: 45 А
• Количество клеммных пар: 4 (8 контактов всего)
• Степень защиты: IP30 - защита от твёрдых предметов больше 2,5 мм, без защиты от воды
• Материал корпуса: самозатухающий термопластик
• Максимальное сечение провода: не указано - необходимо проверить по документации производителя
• Крепление: DIN-рейка 35 мм (стандартное)

Совместимость и монтаж

Блок зажимов Электротехник et522093 устанавливается на стандартную DIN-рейку шириной 35 мм. Каждая клемма фиксируется винтом - для затяжки используйте отвертку с плоским жалом. Убедитесь, что зачищенный провод полностью вошёл в контактную часть и плотно прижат. Не допускается перегрузка по току - максимальная нагрузка 45 А на каждую пару. Для многожильных проводов рекомендуется использовать наконечники.

Безопасность и стандарты

Защита IP30 предотвращает попадание крупных твёрдых частиц, но не обеспечивает защиту от влаги. Блок не предназначен для установки в условиях повышенной влажности, на улице или в помещениях с риском брызг и конденсата. Корпус выполнен из материала, соответствующего требованиям UL94 V-0 - самозатухающий при возгорании.

Преимущества

• Чёткая разбивка на четыре независимые пары - удобно для организации нескольких цепей
• Удобная форма клемм - позволяет легко вставлять и вынимать провода
• Простая установка на DIN-рейку - совместим с большинством промышленных щитов
• Надёжная фиксация винтового зажима - снижает риск ослабления соединения при вибрации

Ограничения применения

• Не применяется в средах с высокой влажностью, пылью или агрессивными газами - IP30 недостаточен
• Не предназначено для работы с токами выше 45 А - возможен перегрев и повреждение
• Не подходит для частого подключения/отключения - не является разъёмным устройством
• Не имеет защиты от случайного прикосновения - требует установки внутри закрытого щита

Примеры использования

• Распределение питания на три двигателя и один контроллер в автоматизированной линии
• Подключение датчиков и исполнительных механизмов в пульте управления станком
• Объединение входных и выходных цепей в системе аварийного освещения
• Запитка группы светильников от одного автомата в распределительном шкафу

Практические советы

• Перед монтажом проверьте сечение проводов - они должны подходить по размеру к клеммам, иначе соединение будет ненадёжным
• Используйте маркировочные бирки на каждой клемме - это ускоряет диагностику и обслуживание
• Проверяйте затяжку винтов через 1–2 месяца после установки - особенно в условиях вибрации
• Не смешивайте медные и алюминиевые провода в одной клемме - возможна электрохимическая коррозия
• Если нужна защита от влаги - выбирайте модели с IP54 или выше; этот блок - только для сухих помещений
