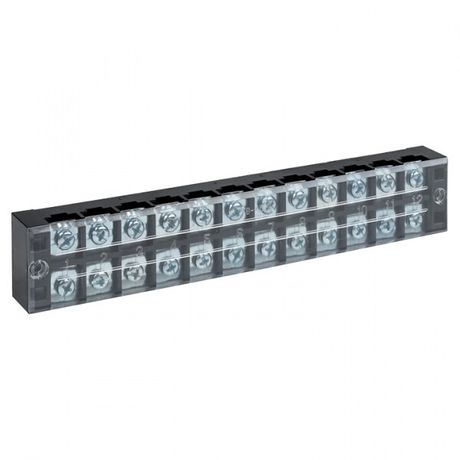

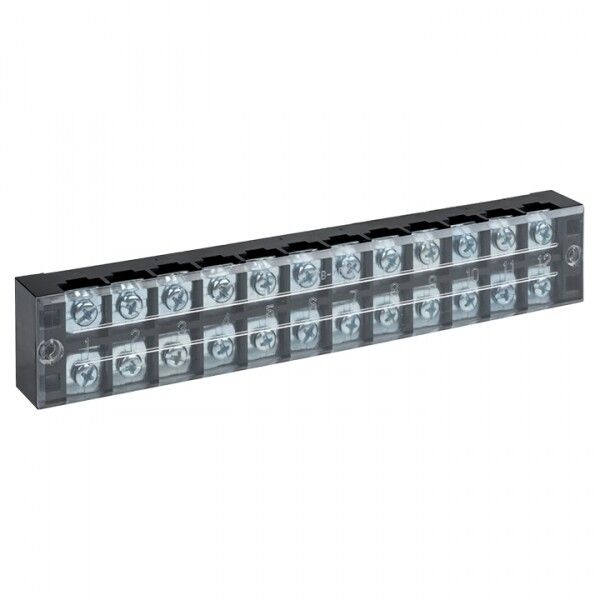

Терминал клеммный TB-4512 до 4,5 мм2 45A 12 клеммных пар EKF PROxima |

Терминал клеммный до 4,5 мм2 45A 12 клеммных пар от EKF PROxima - надёжное решение для быстрого и безопасного соединения проводов в распределительных щитах, автоматике и промышленном оборудовании. Артикул tb-4512 обеспечивает плотный контакт на ток до 45 А, поддерживая сечение от 1,5 до 4,5 мм2.

Назначение и область применения

Этот клеммный терминал предназначен для присоединения и ответвления одножильных и многожильных медных и алюминиевых проводников в сетях переменного тока до 660 В и частотой 50 Гц. Применяется в стационарных электрических установках: распределительных щитах, пультах управления, силовых шкафах, системах автоматизации. Подходит для монтажа на DIN-рейку или непосредственно на поверхность.

Технические характеристики

• Номинальный ток: 45 А
• Диапазон сечений провода: 1,5–4,5 мм2
• Номинальное напряжение: 660 В
• Количество клеммных пар: 12
• Количество полюсов: 12
• Тип соединения: винтовое
• Расположение зажимов: сбоку
• Способ монтажа: непосредственная фиксация (без необходимости крепления на рейку)
• Рабочая температура: от –30 C до +100 C
• Габариты: 15×15×24 мм
• Материал корпуса: термопласт с классом воспламеняемости V0
• Цвет: чёрный

Совместимость и монтаж

Терминал клеммный до 4,5 мм2 45A 12 клеммных пар устанавливается без специальных направляющих - крепится прямо на поверхность с помощью встроенных выступов или саморезов. Винтовые зажимы расположены сбоку, что позволяет удобно подключать провода даже в плотной сборке. Для надёжного контакта затягивайте винты моментом, достаточным для фиксации жилы без повреждения изоляции. Убедитесь, что зачищенные концы проводов имеют длину 8–10 мм - этого достаточно для полного входа в зажим.

Безопасность и стандарты

Изоляция корпуса выполнена из термопласта с классом горючести V0 - материал не поддерживает горение и самотушится после удаления источника пламени. Это соответствует требованиям безопасности для промышленного оборудования. Номинальное напряжение 660 В и рабочий диапазон температур от –30 до +100 C обеспечивают применение в условиях повышенной нагрузки и перепадов температур.

Преимущества

• Высокая плотность: 12 клеммных пар на минимальном пространстве - экономия места в щите.
• Устойчивость к нагреву: термопласт с классом V0 сохраняет форму и целостность при длительной работе под нагрузкой.
• Простота монтажа: отсутствие необходимости в DIN-рейке ускоряет установку в нестандартных условиях.
• Стабильность контакта: винтовое соединение предотвращает ослабление при вибрации.
• Поддержка алюминиевых и медных проводов - универсальность для различных типов кабельной сети.

Ограничения применения

• Не предназначен для многожильных проводов с опрессовкой - требуется зачистка до металлической жилы без бронирования.
• Не рекомендован для постоянного погружения в жидкости или работы во взрывоопасных средах - отсутствует защита IP.
• Не подходит для проводов меньше 1,5 мм2 - возможен плохой контакт и перегрев.
• Не рассчитан на частую демонтажную работу - многократная затяжка винтов снижает долговечность зажима.

Примеры использования

• Распределительный щит промышленного станка - соединение питания двигателя и датчиков.
• Автоматизированная линия конвейера - ответвление сигналов от энкодеров и соленоидов.
• Щит освещения в холодильной камере - подключение проводов при низких температурах.
• Система управления HVAC - коммутация термореле и насосов.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 1,5–4,5 мм2. Меньшие или большие жилы нарушают герметичность зажима.
• Защитите оконцовки проводов от окисления - особенно при использовании алюминия. Лучше использовать антиоксидантную пасту.
• При групповой установке нескольких таких терминалов оставляйте минимум 5 мм между соседними элементами для теплоотвода.
• Обязательно помечайте каждую клемму - 12 пар легко запутать без маркировки.
• Артикул tb-4512 совместим с другими изделиями серии PROxima - можно заменить или дополнить аналогичными модулями без переделки.
