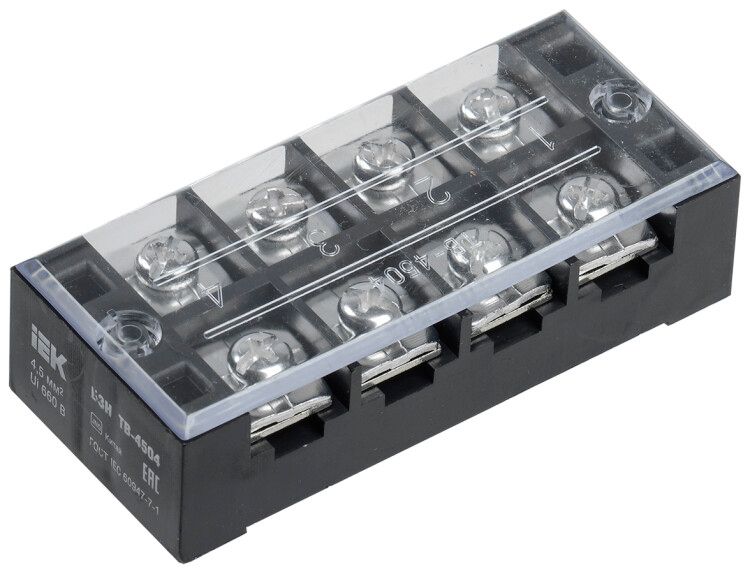

Блок зажимов БЗН ТВ-4504 4,5 мм2 45A 4 пары | YZN41-04-004-K02 IEK

Блок зажимов БЗН ТВ-4504 4,5 мм2 45А 4 пары от IEK предназначен для надежного и компактного соединения медных и алюминиевых проводников в распределительных щитах и панелях. Этот блок зажимов обеспечивает безопасное ответвление токов до 45 А при напряжении до 660 В переменного тока и используется там, где важны плотная сборка и долгий срок службы.

Назначение и область применения

Блок зажимов БЗН ТВ-4504 4,5 мм2 45А 4 пары применяется для создания разветвлённых электрических цепей в силовых и осветительных системах. Подходит для монтажа в распределительных щитах, пультах управления, на стендах оборудования. Четыре пары контактов позволяют организовать несколько точек подключения без лишних перемычек. Устройство работает в сетях переменного тока до 660 В и постоянного - до 440 В.

Технические характеристики

• Количество контактов: 4 пары (8 точек подключения)
• Диапазон сечений проводов: 1,5–4 мм2 (для меди и алюминия)
• Номинальный ток: 45 А
• Номинальное напряжение: 660 В (AC), 440 В (DC)
• Тип присоединения: винтовой зажим
• Ширина одной ячейки: 38 мм
• Рабочая температура: от –40 C до +50 C
• Материал корпуса: термопласт (негорючий, класс V1)
• Материал токоведущих частей: латунь
• Цвет: черный
• Срок службы: 15 лет
• Способ монтажа: непосредственно на панель
• Позиция подвода проводов: сбоку

Совместимость и монтаж

Блок зажимов БЗН ТВ-4504 4,5 мм2 45А 4 пары монтируется прямо на DIN-рейку или жесткую поверхность без дополнительных креплений. Каждый контакт фиксируется винтом - достаточно затянуть его отверткой до упора. Прозрачная крышка защищает от случайного прикосновения и позволяет контролировать состояние соединений. Провода заводятся сбоку, что удобно при плотной компоновке в щите. Установка не требует специальных инструментов, кроме обычной крестовой отвертки.

Безопасность и стандарты

Корпус изготовлен из негорючего термопласта с классом воспламеняемости V1 - материал самотушится после удаления источника пламени. Это соответствует требованиям безопасности для электроустановок в помещениях с повышенными рисками. Номинальное напряжение 660 В гарантирует работу в промышленных сетях. Соответствие рекомендованному проектному ассортименту подтверждает соответствие нормам проектирования.

Преимущества

• Высокая плотность: четыре пары в одном модуле экономят место в щите
• Стабильное соединение благодаря латунным токоведущим элементам
• Защита от внешнего воздействия через прозрачную крышку
• Работает в широком температурном диапазоне - подходит для холодных и жарких помещений
• Долгий срок службы - 15 лет без обслуживания

Ограничения применения

• Не предназначены для проводов сечением менее 1,5 мм2 или более 4 мм2 - возможен перегрев или плохой контакт
• Не подходят для многожильных проводов без наконечников - требуется предварительная опрессовка
• Не рассчитаны на высокочастотные импульсы или сварочные нагрузки
• Не следует использовать вне закрытых щитов - открытое расположение снижает уровень защиты

Примеры использования

• Подключение групп освещения в промышленных цехах
• Разветвление питания на станках и конвейерах
• Объединение нескольких датчиков в одну линию контроля
• Создание распределительных узлов в автоматических системах управления
• Монтаж в щитах на объектах с низкими температурами - логистические центры, холодильники

Практические советы

• Перед монтажом проверьте сечение провода - используйте только 1,5–4 мм2
• Для алюминиевых проводов обязательно примените антиоксидантную пасту
• При использовании многожильных проводов - запрессуйте наконечник, чтобы избежать выскальзывания
• Затягивайте винты равномерно, без усилия - переусилие повредит резьбу
• После монтажа проверьте все соединения - особенно при первом включении нагрузки
• Убедитесь, что ширина ячейки 38 мм совпадает с шагом вашей DIN-рейки
