Блок зажимов БЗН ТВ-4512 4,5 мм2 45A 12 пар | YZN41-12-004-K02 IEK

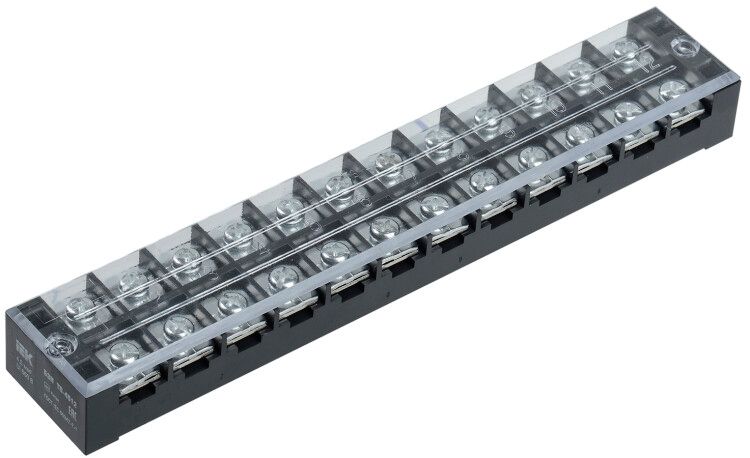

Блок зажимов БЗН ТВ-4512 4,5 мм2 45А 12 пар от IEK предназначен для надёжного и компактного соединения медных и алюминиевых проводников в распределительных щитах и панелях. Этот тип зажимов часто применяют там, где требуется организовать множество ответвлений без увеличения габаритов оборудования.

Назначение и область применения

Блок зажимов БЗН ТВ-4512 4,5 мм2 45А 12 пар используется для безопасного присоединения и ответвления проводов в цепях переменного тока до 660 В и постоянного тока до 440 В. Подходит для монтажа на DIN-рейку или жесткую панель внутри электрощитов, распределительных устройств, автоматических систем управления и промышленного оборудования. Часто встречается в системах освещения, конвейерах, насосных станциях и других объектах с высокой плотностью коммуникаций.

Технические характеристики

• Количество контактов: 12 пар (24 точки соединения)
• Диапазон сечений проводов: 1,5–4 мм2 (для меди и алюминия)
• Номинальный ток: 45 А
• Номинальное напряжение: 660 В (AC), 440 В (DC)
• Тип соединения: винтовое / болтовое - надёжная фиксация за счёт затяжки винта
• Ширина одной ячейки: 38 мм - позволяет компактно размещать несколько блоков рядом
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без замены
• Материал корпуса: термопласт (АБС-пластик) с классом воспламеняемости V1 - самозагасающий, не поддерживает горение
• Цвет: чёрный
• Позиция подключения: сбоку - удобно для маршрутизации проводов вдоль панели

Совместимость и монтаж

Блок зажимов БЗН ТВ-4512 4,5 мм2 45А 12 пар монтируется непосредственно на металлическую или пластиковую панель с помощью крепёжных отверстий. Установка на DIN-рейку не предусмотрена - требует механического крепления. Каждый контакт имеет винтовой зажим, который легко доступен для обслуживания. После подключения проводов необходимо закрыть верхнюю часть прозрачной крышкой - она обеспечивает дополнительную изоляцию и предотвращает случайное прикосновение к токоведущим частям. Латунная токоведущая шина гарантирует низкое переходное сопротивление и долговечность.

Безопасность и стандарты

Корпус изготовлен из материала с классом воспламеняемости V1 - при возгорании он самостоятельно угасает, снижая риск распространения пламени. Соответствует требованиям безопасности для электромонтажа в промышленных условиях. Номинальное напряжение 660 В соответствует нормам для средних и крупных распределительных сетей. Прозрачная крышка выполняет функцию защиты от внешнего воздействия и повышает уровень электробезопасности при работе вблизи активных элементов.

Преимущества

• Высокая плотность соединений: 12 пар на одном блоке экономят место в щите
• Поддержка двух материалов: одинаково хорошо работает с медью и алюминием
• Стабильное соединение благодаря качественной латунной шине и прочному винтовому зажиму
• Защита от перегрева: материал корпуса не поддерживает горение, что важно в аварийных ситуациях
• Долгий срок службы - 15 лет - минимизирует необходимость замены

Ограничения применения

• Не предназначены для монтажа на DIN-рейку - требуют отдельного крепления
• Максимальное сечение провода - 4 мм2; нельзя использовать для более толстых кабелей (например, 6 мм2 и выше)
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации проводов
• Работают только с одножильными и многожильными проводниками, подготовленными к зажиму - без опрессовки или наконечников

Примеры использования

• Распределительные щиты в производственных цехах - ответвления питания для нескольких станков
• Системы освещения в логистических комплексах - группировка проводов от светильников
• Автоматические линии - подключение датчиков и исполнительных механизмов
• Щиты управления HVAC - соединение проводов нагревательных элементов и вентиляторов

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте провода меньше 1,5 мм2 или больше 4 мм2
• Затягивайте винты равномерно, без усилия - переусилие может повредить контакт
• Обязательно устанавливайте прозрачную крышку после подключения - это обязательное условие безопасности
• При использовании алюминиевых проводов следите за окислением - периодически проверяйте состояние контактов
• При проектировании щита учтите ширину ячейки 38 мм - это поможет правильно спланировать расположение нескольких блоков
• Блок зажимов БЗН ТВ-4512 4,5 мм2 45А 12 пар от IEK совместим с другими изделиями серии БЗН - можно комбинировать с аналогичными моделями для масштабирования системы
