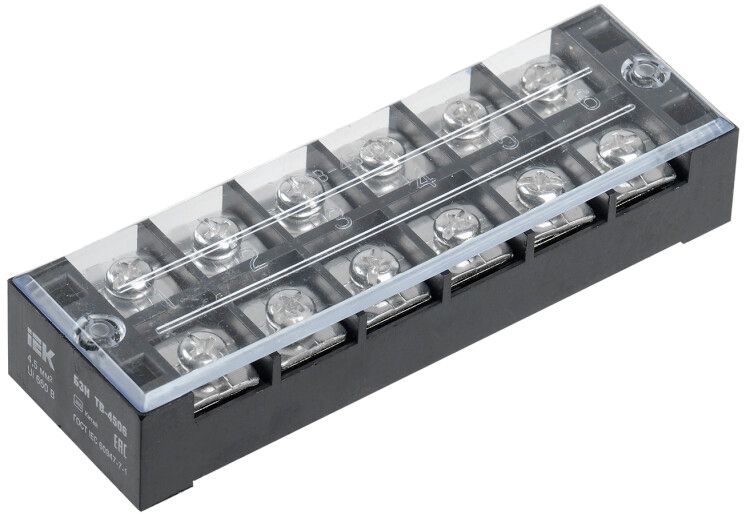

Блок зажимов БЗН ТВ-4506 4,5 мм2 45A 6 пар | YZN41-06-004-K02 IEK

Блок зажимов БЗН ТВ-4506 4,5 мм2 45А 6 пар от IEK предназначен для надёжного и компактного соединения медных и алюминиевых проводников в распределительных щитах и панелях. Этот блок зажимов обеспечивает безопасное ответвление тока до 45 А при напряжении до 660 В переменного и 440 В постоянного тока.

Назначение и область применения

Блок зажимов БЗН ТВ-4506 4,5 мм2 45А 6 пар используется для создания разветвлённых электрических цепей в условиях промышленной автоматизации, энергетики и жилищно-коммунального хозяйства. Подходит для подключения силовых и управляющих цепей на панелях управления, щитах распределения, станках и конвейерах. Применяется там, где требуется компактная замена многожильных скруток - особенно в местах с ограниченным пространством.

Технические характеристики

• Количество полюсов: 6 (6 отдельных зажимов)
• Номинальный ток: 45 А
• Номинальное напряжение: до 660 В переменного тока / до 440 В постоянного тока
• Диапазон сечений проводников: 1,5–4 мм2 (для меди и алюминия)
• Тип присоединения: винтовой зажим с возможностью болтового крепления
• Рабочая температура: от –40 C до +50 C
• Материал корпуса: термопласт (не поддерживающий горение, класс V1)
• Токоведущая часть: латунь
• Габариты: ширина 38 мм
• Позиция подключения: боковая - провода вводятся сбоку
• Цвет: чёрный
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Блок зажимов БЗН ТВ-4506 4,5 мм2 45А 6 пар монтируется непосредственно на DIN-рейку или монтажную панель без дополнительных креплений. Установка осуществляется фиксацией за выступы на корпусе. Каждый контакт имеет винтовой зажим - для надёжного соединения используйте отвертку с плоским лезвием. После подключения проводов обязательно закрывайте блок прозрачной крышкой - она предотвращает случайное прикосновение к токоведущим частям и защищает от внешних воздействий. Максимальное сечение провода - 4 мм2; использование проводов большего сечения недопустимо.

Безопасность и стандарты

Корпус изготовлен из самозатухающего термопласта с классом воспламеняемости V1 - материал не распространяет пламя при возгорании. Это соответствует требованиям безопасности для электроустановок в помещениях с повышенными требованиями к пожарной защите. Номинальное напряжение 660 В позволяет применять блок зажимов в сетях среднего напряжения, включая промышленные системы. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.1 реализовано через конструкцию и материалы.

Преимущества

• Высокая плотность: 6 контактов в компактном корпусе шириной всего 38 мм
• Стандартный боковой ввод - удобен для организации трассировки проводов
• Латунная шина обеспечивает низкое переходное сопротивление и долговечность
• Защитная крышка снижает риск поражения током и механических повреждений
• Не требует специальных инструментов - достаточно обычной отвёртки
• Поддерживает работу в экстремальных температурных режимах - от мороза до высоких температур

Ограничения применения

• Не предназначены для проводов сечением более 4 мм2 - перегрузка вызывает нагрев и выход из строя
• Не рекомендованы для частых демонтажей - многократное затягивание винта снижает надёжность контакта
• Не подходят для алюминиевых проводов без применения антиоксидантной пасты - окисление увеличивает сопротивление
• Не используются во взрывоопасных зонах - отсутствует сертификация Ex
• Не предназначены для подключения гибких многожильных проводов без наконечников - возможен облом жил

Примеры использования

• Разветвление питания на несколько двигателей в панели управления конвейера
• Объединение нулевых проводников в этажном щите многоэтажного дома
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Создание временных ответвлений при ремонте или модернизации электроснабжения

Практические советы

• Перед монтажом проверьте сечение провода - лучше использовать 2,5 мм2, чем максимальные 4 мм2, чтобы избежать перегрузки зажима
• Для алюминиевых проводов всегда применяйте антиоксидантную смазку - это продлит срок службы контакта
• Используйте наконечники типа НШВИ для многожильных проводов - так исключается деформация жил при затяжке
• Проверяйте момент затяжки винта: слишком слабо - плохой контакт, слишком сильно - повреждается резьба
• После монтажа протестируйте все соединения тепловизором или тестером сопротивления - особенно в нагрузочных цепях
• Блок зажимов БЗН ТВ-4506 4,5 мм2 45А 6 пар совместим с другими изделиями серии IEK - можно комбинировать с аналогичными зажимами для масштабирования схемы
