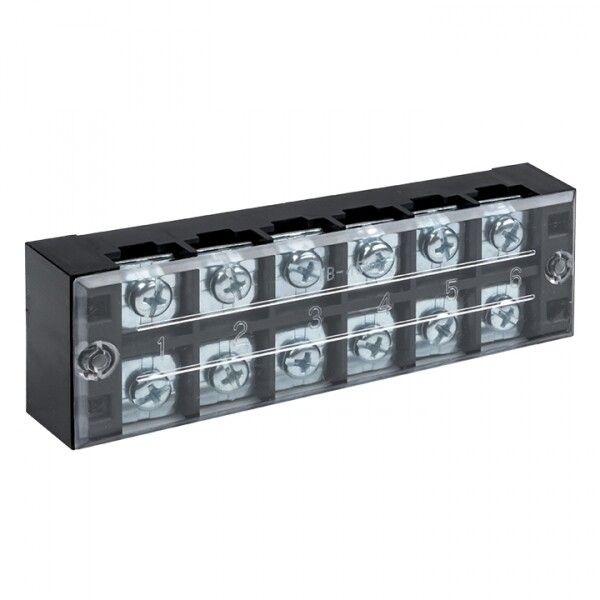

Терминал клеммный TB-4506 до 4,5 мм2 45A 6 клеммных пар EKF PROxima |

Терминал клеммный до 4,5 мм2 45A 6 клеммных пар от EKF PROxima - надёжное решение для быстрого и безопасного соединения проводов в распределительных щитах, на оборудовании и в стационарных электрических сетях. Артикул tb-4506 обеспечивает прочное винтовое соединение для проводников до 4,5 мм2, рассчитан на ток до 45 А и подходит для работы в широком диапазоне температур.

Назначение и область применения

Терминал клеммный до 4,5 мм2 45A 6 клеммных пар предназначен для присоединения и ответвления медных и алюминиевых проводов в цепях переменного тока до 660 В и частотой 50 Гц. Применяется в качестве комплектующего элемента в стационарных электроустановках: распределительных щитах, пультах управления, силовых шкафах, автоматических линиях и промышленном оборудовании.

Технические характеристики

• Номинальный ток: 45 А
• Максимальная площадь сечения провода: 4,5 мм2
• Номинальное напряжение: 660 В
• Количество клеммных пар: 6
• Количество полюсов: 6
• Тип соединения: винтовое
• Расположение зажимов: сбоку
• Способ монтажа: непосредственная фиксация (на DIN-рейку или поверхность)
• Диапазон рабочих температур: от –30 C до +100 C
• Габариты: 15×15×24 мм
• Материал корпуса: термопласт
• Класс горючести: V0 (самозагасающийся материал)
• Цвет: чёрный

Совместимость и монтаж

Терминал клеммный до 4,5 мм2 45A 6 клеммных пар устанавливается непосредственно на плоскую поверхность или на DIN-рейку (не требует специальных креплений). Каждая пара зажимов имеет один вход и один выход - позволяет последовательно соединить несколько проводов или выполнить ответвление. Для надёжного контакта используйте отвёртку с подходящим жалом; затягивайте винты равномерно, без перегрузки. Убедитесь, что зачищенная часть провода полностью помещается в зажиме - не более 8–9 мм.

Безопасность и стандарты

Изоляция корпуса изготовлена из самозагасающегося термопласта класса V0, соответствующего требованиям UL 94. Это снижает риск распространения пламени при перегреве или коротком замыкании. Номинальное напряжение 660 В и рабочий диапазон температур от –30 до +100 C обеспечивают безопасную работу в условиях повышенной нагрузки и экстремальной среды.

Преимущества

• Высокая плотность: 6 клеммных пар на минимальном пространстве (15×15 мм) - экономия места в щите
• Устойчивость к высоким температурам - работает даже рядом с нагреваемыми элементами
• Стандартный боковой вывод - удобен для компактной маршрутизации проводов
• Совместим с медными и алюминиевыми проводниками - универсальность для различных систем
• Произведён в рамках серии EKF PROxima - гарантия совместимости с другими изделиями этой линейки

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - требуется обжим контактных трубок
• Не рекомендован для мобильных или вибрационных устройств без дополнительной фиксации
• Не используется в цепях постоянного тока выше 45 А - максимальный ток указан для переменного
• Не допускается использование с проводами сечением менее 0,5 мм2 - возможен слабый контакт

Примеры использования

• Подключение тепловых реле и магнитных пускателей в щитах управления
• Разводка фаз и нуля внутри распределительных шкафов
• Объединение нескольких датчиков в одну точку сбора сигнала
• Соединение проводов освещения и розеточных групп в жилых и промышленных объектах
• Альтернатива гребёнкам при необходимости индивидуального контроля каждого соединения

Практические советы

• Перед монтажом зачистите провод на 8–9 мм - этого достаточно для надёжного контакта
• Для алюминиевых проводов используйте антиоксидантную пасту - предотвращает окисление
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно при больших токах
• При использовании в помещениях с высокой влажностью или запылённости - комбинируйте с герметичными крышками
• Arтикул tb-4506 легко найти в каталогах EKF PROxima - совместим с аналогичными клеммами серии ТВ/ТС/ТК
