Клеммный терминал БЗД-3 до 10,0 мм2 50A EKF PROxima | bzd-10003

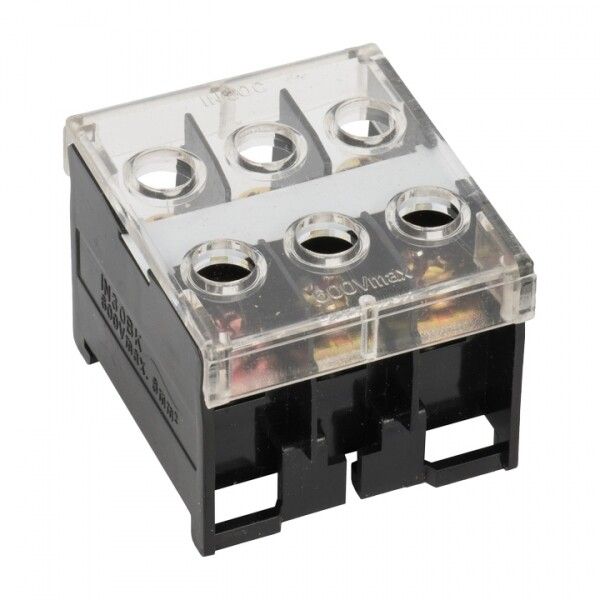

Терминал клеммный БЗД-3 до 10,0 мм2 50A от EKF PROxima - надёжное решение для фиксации медных и алюминиевых проводников в распределительных щитах и стационарных электроустановках. Устройство обеспечивает прочное винтовое соединение на ток до 50 А, совместимо с DIN-рейкой и рассчитано на работу в широком диапазоне температур.

Назначение и область применения

Терминал клеммный БЗД-3 до 10,0 мм2 50A предназначен для присоединения и ответвления одножильных и многожильных проводников в цепях переменного тока до 660 В и частотой 50 Гц. Применяется в качестве комплектующего элемента в силовых и управляющих цепях: распределительных щитах, пультах управления, ящиках автоматики, станциях управления насосами и вентиляцией.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 660 В
• Количество полюсов: 3
• Максимальное сечение провода: 10 мм2 (для меди и алюминия)
• Тип присоединения: винтовое
• Способ монтажа: на DIN-рейку или через крепёжные отверстия
• Материал корпуса: полиамид PA, класс горючести V0
• Диапазон рабочих температур: от –30 C до +100 C
• Габариты: 19×12×36 мм
• Цвет: чёрный
• Расположение зажимов: сбоку

Совместимость и монтаж

Терминал клеммный БЗД-3 до 10,0 мм2 50A легко устанавливается на стандартную DIN-рейку типа TS35. Также возможна фиксация винтом в любом месте - например, на панели или стенде. Для монтажа используйте отвертку с плоским жалом. Зажимы расположены сбоку - это удобно при плотной компактной сборке шкафов. Максимальная площадь сечения провода - 10 мм2; не рекомендуется использовать провода большего сечения, даже если они кажутся подходящими по внешнему виду.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего полиамида класса V0 - материал не поддерживает горение и соответствует требованиям безопасности для электротехнических устройств. Номинальное напряжение 660 В позволяет применять терминал в промышленных сетях, включая системы с высоким уровнем перегрузок. Соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1.

Преимущества

• Устойчивость к механическим нагрузкам благодаря прочному корпусу из полиамида
• Стабильное контактное давление при затяжке винта - снижает риск нагрева и окисления контактов
• Подходит для работы с медными и алюминиевыми проводниками
• Высокая теплостойкость (до +100 C) - безопасно работает рядом с мощными коммутационными аппаратами
• Трёхполюсная конструкция экономит место в шкафу по сравнению с тремя однополюсными аналогами

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP-класс защиты не указан, значит, используется только внутри закрытых щитов
• Не допускается использование с проводами сечением более 10 мм2 - это вызывает недостаточное прижатие и перегрев
• Не рекомендован для частых операций подключения/отключения - винтовые зажимы лучше подходят для стационарных соединений
• Не следует применять в средах с повышенным содержанием химически активных паров - полиамид может подвергаться воздействию некоторых растворителей

Примеры использования

• Распределительный щит промышленного оборудования - соединение фазных проводов между автоматическими выключателями
• Щит управления конвейером - ответвление питания на датчики и исполнительные механизмы
• Аппаратный шкаф HVAC - подключение трёхфазного двигателя вентилятора
• Электрошкаф насосной станции - коммутация кабелей от частотного преобразователя

Практические советы

• Перед затяжкой винта зачистите провод на 8–10 мм - слишком длинная зачистка может повредить изоляцию при зажиме
• Для алюминиевых проводов используйте специальную пасту против окисления - это продлит срок службы контакта
• Проверяйте затяжку винта после первых нескольких часов работы - при прогреве металла возможно ослабление
• При групповой установке нескольких терминалов БЗД-3 оставляйте минимум 5 мм свободного пространства между ними для теплоотвода
• Обращайте внимание на маркировку полюсов - хотя она не всегда нанесена, порядок подключения важен для правильной работы схемы
