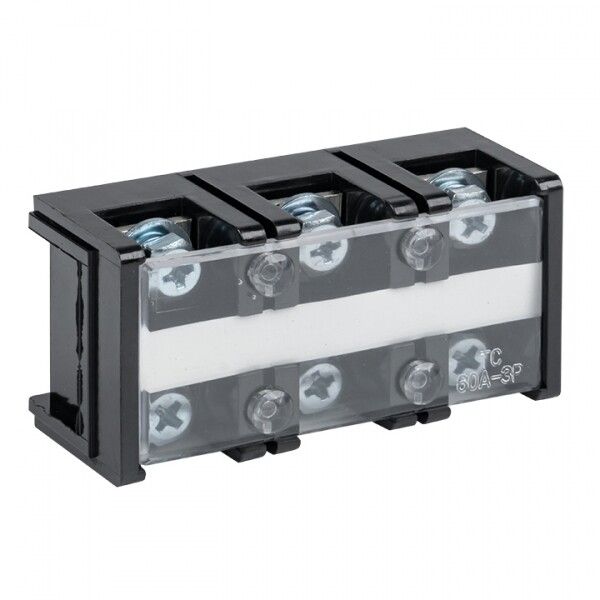

Терминал клеммный TC-603 до 16 мм2 60A 3 клеммные пары EKF PROxima |

Терминал клеммный до 16 мм2 60 A 3 клеммные пары от EKF PROxima - надёжное решение для быстрого и безопасного соединения проводников в распределительных щитах и стационарных электроустановках. Артикул tc-603 обеспечивает прочное винтовое соединение для медных и алюминиевых жил сечением до 16 мм2.

Назначение и область применения

Терминал клеммный до 16 мм2 60 A 3 клеммные пары предназначен для присоединения и ответвления одножильных и многожильных проводников в цепях переменного тока до 660 В и частотой 50 Гц. Применяется в стационарных электрических установках: распределительных щитах, пультах управления, силовых шкафах, на объектах ЖКХ, промышленности и энергетики. Подходит для сборки автоматических выключателей, контакторов, УЗО и других устройств.

Технические характеристики

• Номинальный ток: 60 А
• Номинальное напряжение: 660 В
• Сечение проводника: до 16 мм2 (для меди и алюминия)
• Количество полюсов: 3
• Тип соединения: винтовое - надёжная фиксация без сварки или пайки
• Материал корпуса: термопласт с классом воспламеняемости V0 - самозатухающий, устойчив к перегреву
• Рабочая температура: от –30 C до +100 C - подходит для холодных и нагретых помещений
• Способ монтажа: непосредственная установка - крепится прямо на DIN-рейку без дополнительных адаптеров
• Положение подключения: сбоку - удобно для компактной сборки в плотных щитах
• Габариты: 17×17×33 мм - миниатюрный форм-фактор для экономии места
• Цвет: чёрный - совместим с большинством стандартных решений

Совместимость и монтаж

Терминал клеммный до 16 мм2 60 A 3 клеммные пары (артикул tc-603) совместим с DIN-рейкой типа TS35/7,5 и TS35/15. Монтаж выполняется просто: защёлкивается на рейку, затем в каждый из трёх входов вставляется подготовленный проводник и затягивается винт отверткой. Для лучшего контакта рекомендуется использовать наконечники НШВИ или НШВ, особенно при работе с многожильными проводами. Каждая пара клемм - самостоятельный полюс, что позволяет собирать раздельные цепи без перемычек.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности IEC 60947-7-1. Изоляция выполнена из материала класса V0 - при возгорании материал самостоятельно гаснет, предотвращая распространение пламени. Это делает терминал подходящим для использования в помещениях с повышенными требованиями к пожаробезопасности. Номинальное напряжение 660 В обеспечивает запас по изоляции даже в сетях с колебаниями.

Преимущества

• Удобство монтажа: три клеммы в одном модуле снижают количество элементов в щите
• Высокая механическая прочность: винтовые зажимы не ослабевают при вибрации
• Стабильность контакта: термопластовый корпус сохраняет форму при нагреве
• Экономия места: компактные габариты позволяют размещать больше клемм в ограниченном пространстве
• Поддержка алюминиевых проводов: не требует специальных переходников

Ограничения применения

Не предназначен для работы в условиях постоянного воздействия открытого огня, химически активных сред или высокой влажности без защиты. Не рассчитан на использование в цепях постоянного тока выше 48 В. Не следует применять для проводов сечением менее 0,5 мм2 - они плохо фиксируются в крупных зажимах. Также не рекомендуется многократно разбирать и собирать один и тот же контакт - это снижает надёжность зажима.

Примеры использования

• Разводка фазных проводов в этажном щите после счётчика
• Объединение нескольких выходов теплого пола перед управлением через терморегулятор
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Сборка распределительных блоков для насосов, вентиляторов и конвейеров

Практические советы

• Перед монтажом зачистите провода на 8–10 мм - слишком длинная зачистка может повредить изоляцию при затяжке
• Затягивайте винты равномерно, без усилия - переусилие может повредить резьбу или изоляцию
• Для алюминиевых проводов используйте смазку ALU-PLUS или аналогичную - предотвращает окисление
• Проверяйте качество соединения через несколько дней после монтажа - первоначальная осадка провода может потребовать легкой подтяжки
• Артикул tc-603 легко заменяется другими изделиями серии PROxima - все имеют единый шаг крепления и цветовое оформление
