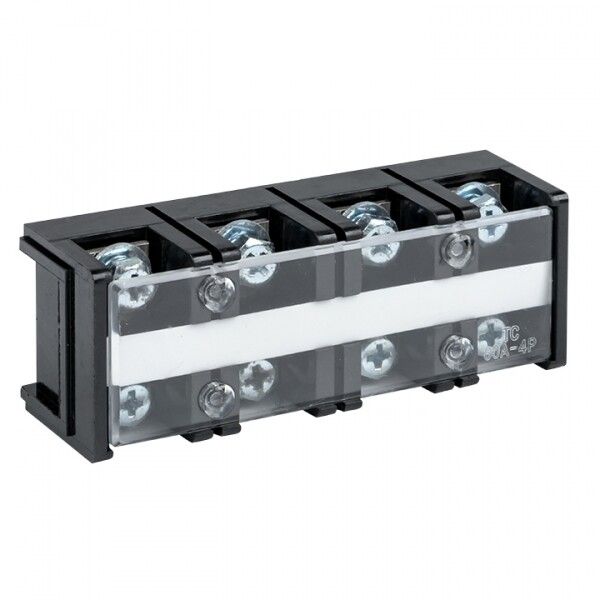

Терминал клеммный TC-604 до 16 мм2 60A 4 клеммные пары EKF PROxima |

Терминал клеммный до 16 мм2 60 А 4 клеммные пары от EKF PROxima предназначен для надёжного соединения и ответвления проводов в распределительных щитах и стационарных электроустановках. Клеммы этой модели обеспечивают прочную фиксацию проводников сечением до 16 мм2 при токе до 60 А, что делает их универсальным решением для монтажа в условиях повышенной нагрузки.

Назначение и область применения

Терминал клеммный до 16 мм2 60 А 4 клеммные пары используется для создания электрических соединений между проводниками в сетях переменного тока до 660 В и частотой 50 Гц. Подходит для присоединения медных и алюминиевых жил. Применяется в стационарных установках: распределительных щитах, пультах управления, силовых шкафах, системах автоматизации и на производственных линиях.

Технические характеристики

• Номинальный ток: 60 А
• Максимальное сечение провода: 16 мм2
• Номинальное напряжение: 660 В
• Тип соединения: винтовое - обеспечивает плотный контакт при затяжке
• Количество клемм на полюс: 2 - позволяет подключить два провода на один вход
• Общее количество клемм: 8 (4 пары)
• Рабочая температура: от –30 C до +100 C
• Положение подключения: боковое - удобно для компактной укладки в щите
• Материал корпуса: термопласт с классом воспламеняемости V0 - самозатухающий, безопасен при перегреве
• Цвет: чёрный
• Габариты: 17×33×17 мм - компактная форма для плотной сборки

Совместимость и монтаж

Терминал клеммный до 16 мм2 60 А 4 клеммные пары монтируется непосредственно на DIN-рейку без дополнительных креплений. Устанавливается в любых стандартизированных щитах. Соединение выполняется винтовым зажимом - достаточно зачистить провод, вставить его в гнездо и закрутить винт до упора. Для алюминиевых проводов рекомендуется использовать антиоксидантную пасту. Диаметр винта соответствует стандартным отверткам с плоской головкой.

Безопасность и стандарты

Изоляционный корпус выполнен из материала с классом горючести V0 - при возгорании материал самостоятельно гаснет, снижая риск распространения пламени. Соответствует требованиям к безопасности для стационарных электрических установок. Напряжение 660 В и ток 60 А позволяют применять изделие в промышленных и коммерческих объектах согласно ПУЭ.

Преимущества

• Высокая плотность контакта благодаря винтовому зажиму - минимизирует нагрев и окисление
• Компактные размеры - экономят место в щите, особенно при множестве соединений
• Чёткая разметка пар клемм - упрощает идентификацию фаз и нулевых проводников
• Стойкость к широкому диапазону температур - работает в холодных помещениях и рядом с нагревательными элементами
• Совместимость с медью и алюминием - универсальность для различных типов проводки

Ограничения применения

Не предназначен для многожильных проводов без наконечников - требуется использование кабельных наконечников для проводов типа ПВ-3, ПВ-4. Не рассчитан на постоянное пульсирующее или импульсное напряжение выше 660 В. Не следует использовать в средах с высокой концентрацией химически активных веществ - термопласт не устойчив к растворителям и маслам. Монтаж в условиях влажности требует дополнительной защиты (например, герметичных крышек).

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в этажном щите
• Разветвление цепей освещения в распределительных коробках
• Соединение проводов от датчиков и исполнительных механизмов в пульте управления станком
• Формирование групповых линий в промышленных шкафах с большим количеством потребителей

Практические советы

• Перед монтажом проверьте соответствие сечения провода - превышение 16 мм2 недопустимо, так как это вызывает плохой контакт и перегрев
• При использовании алюминиевых проводов обязательно обработайте жилы специальной пастой против окисления
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить резьбу или изоляцию
• Для быстрой идентификации используйте цветные метки или этикетки на свободных участках корпуса
• При замене старых клемм - учтите, что размеры этого терминала совпадают с аналогами EKF серии ТВ/ТС, поэтому возможна прямая замена
