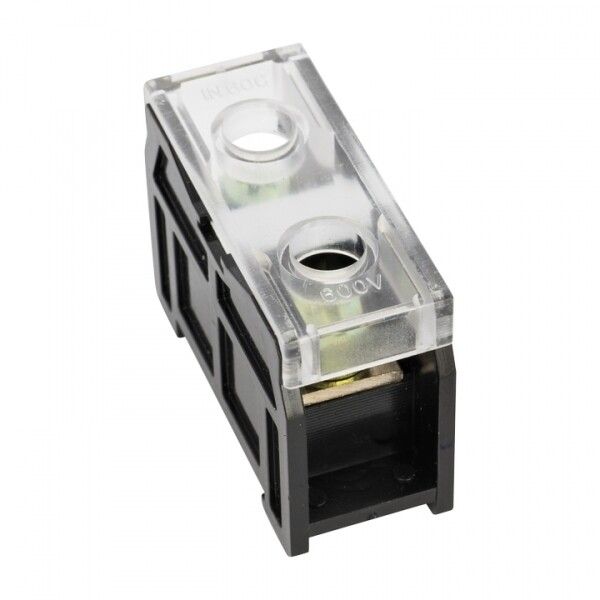

Клеммный терминал БЗД-1 до 25 мм2 90A EKF PROxima | bzd-25001

Терминал клеммный БЗД-1 до 25 мм2 90 А от EKF PROxima - надёжное решение для присоединения и ответвления проводов в распределительных щитах и стационарных электроустановках. Подходит для работы с медными и алюминиевыми жилами, фиксируется на DIN-рейке и выдерживает нагрузки до 90 А.

Назначение и область применения

Терминал клеммный БЗД-1 до 25 мм2 90 А используется для создания электрических соединений между проводниками в сетях переменного тока до 660 В и частотой 50 Гц. Применяется в распределительных щитах, пультах управления, силовых шкафах и других стационарных системах. Особенно удобен для ответвлений и коммутации в местах, где требуется плотная упаковка контактов.

Технические характеристики

• Номинальный ток: 90 А
• Работает с сечениями проводов: от 2 до 25 мм2 (медные и алюминиевые)
• Номинальное напряжение: 660 В
• Количество полюсов: 1
• Количество клемм на полюс: 2 - вход и выход
• Тип соединения: винтовое, с зажимом через винты
• Позиция подключения: сбоку - позволяет экономить место в щите
• Материал корпуса: полиамид PA, класс воспламеняемости V0 - самозатухающий
• Рабочая температура: от –30 C до +100 C
• Габариты: 25×15×40 мм
• Цвет: чёрный
• Способ монтажа: крепление на DIN-рейку и дополнительно фиксация винтом

Совместимость и монтаж

Терминал клеммный БЗД-1 до 25 мм2 90 А совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием - достаточно вставить основание в рейку и слегка надавить. Для надёжной фиксации рекомендуется использовать дополнительный винт, указанный в спецификации. Каждый контакт имеет два зажима: один для входящего провода, второй - для исходящего. Это позволяет выполнять последовательные соединения без перемычек. Зажимы рассчитаны на одножильные и многожильные провода - предварительно обжимать наконечники не обязательно, но желательно для алюминиевых жил.

Безопасность и стандарты

Изоляционный корпус выполнен из материала с классом горючести V0 - при возгорании материал самостоятельно гаснет, что соответствует требованиям безопасности для электрощитового оборудования. Номинальное напряжение 660 В обеспечивает работу в промышленных сетях, включая системы с высокими импульсными перегрузками. Соответствует общим нормам для клеммных устройств в соответствии с IEC 60947-7-1.

Преимущества

• Удобная боковая подводка проводов - снижает необходимую глубину шкафа
• Высокая плотность: два контакта на одном полюсе позволяют минимизировать количество элементов в щите
• Стабильное винтовое соединение - не требует периодического подтягивания при правильном монтаже
• Устойчив к широкому диапазону температур - работает даже в холодных помещениях и рядом с нагреваемыми элементами
• Пластиковый корпус не проводит ток - безопасен при обслуживании

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP-защита не указанна, поэтому не используйте во влажных средах без дополнительной защиты
• Не рекомендован для частых вибраций без дополнительной фиксации - при работе на станках или транспорте лучше применять виброустойчивые аналоги
• Подходит только для проводов до 25 мм2 - большие сечения потребуют другого типа клеммы
• Не предназначен для автоматических сборочных линий - монтаж требует ручного затягивания винтов

Примеры использования

• Распределительный щит промышленного станка - соединение питания и сигнала
• Щит освещения в производственном помещении - ответвление групп светильников
• Контрольный шкаф насосной станции - подключение датчиков и реле
• Электроустановки в холодильных камерах - благодаря рабочему диапазону до –30 C

Практические советы

• Перед монтажом проверьте, чтобы сечение провода попадало в диапазон 2–25 мм2 - слишком тонкий провод может выпасть, слишком толстый повредит зажим
• Для алюминиевых проводов используйте наконечники - они предотвращают окисление и обеспечивают лучший контакт
• Затягивайте винты равномерно, без усилия - переусилие может треснуть пластик или деформировать контактную площадку
• При использовании нескольких таких терминалов в ряд - соблюдайте минимальный шаг между ними, чтобы не перегревались соседние элементы
• Обязательно пометьте каждый провод перед подключением - так как контакты расположены сбоку, путаница возможна при большом количестве линий
