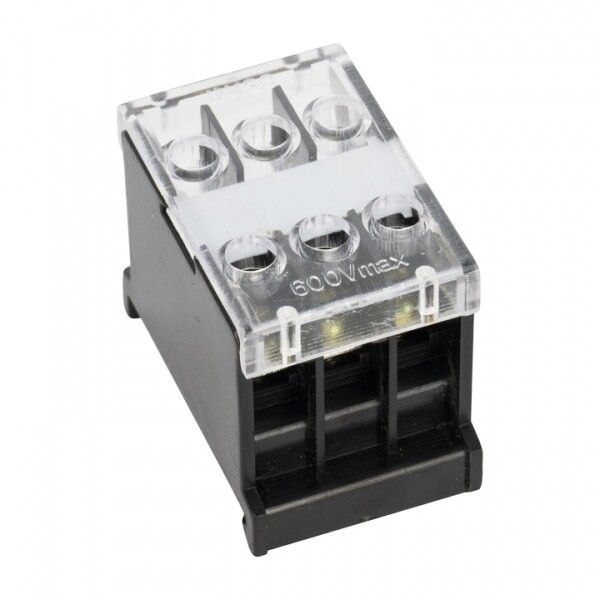

Клеммный терминал БЗД-3 до 2,5 мм2 20A EKF PROxima | bzd-2503

Терминал клеммный БЗД-3 до 2,5 мм2 20A от EKF PROxima - надёжное решение для фиксации и соединения проводов в распределительных щитах и стационарных электроустановках. Подходит для работы с медными и алюминиевыми жилами сечением до 2,5 мм2, рассчитан на ток до 20 А и напряжение до 660 В.

Назначение и область применения

Терминал клеммный БЗД-3 до 2,5 мм2 20A используется для присоединения и ответвления одножильных и многожильных проводников в цепях переменного тока с частотой 50 Гц. Применяется в стационарных электрических установках: распределительных щитах, пультах управления, автоматических системах, промышленном оборудовании. Особенно удобен там, где требуется компактное и устойчивое соединение без пайки.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 660 В
• Количество полюсов: 3
• Максимальное сечение провода: 2,5 мм2
• Тип соединения: винтовое - позволяет плотно зажимать провод без повреждения жилы
• Материал корпуса: полиамид PA - высокая механическая прочность и устойчивость к перегреву
• Класс воспламеняемости: V0 - материал самозатухающий, не поддерживает горение
• Диапазон температур: от -30 C до +100 C - работает в холодных помещениях и нагретых зонах оборудования
• Способ монтажа: на DIN-рейку или через винты - гибкий вариант крепления
• Расположение входов: сбоку - удобно для прокладки проводов в ограниченном пространстве
• Габариты: 6,5×17×32 мм - компактная форма, экономит место в шкафу
• Цвет: чёрный - совместим с большинством стандартных решений

Совместимость и монтаж

Терминал клеммный БЗД-3 до 2,5 мм2 20A легко устанавливается на стандартную DIN-рейку шириной 35 мм. Также возможна фиксация винтами - подходит для монтажа на панели или стену. Для подключения зачищайте провод на 8–10 мм, вставляйте в гнездо и затягивайте винт до упора - не переусердствуйте, чтобы не повредить резьбу. Убедитесь, что провод полностью вошёл в контактную часть: слабый зажим вызывает нагрев и выход из строя. Совместим с одножильными и многожильными проводами, в том числе с опрессованными наконечниками.

Безопасность и стандарты

Изоляция корпуса выполнена из материала класса V0, соответствует требованиям пожарной безопасности. Номинальное напряжение 660 В обеспечивает безопасную работу в сетях до 400 В переменного тока, включая трёхфазные системы. Конструкция не содержит свинца и других запрещённых веществ - соответствует RoHS. Произведено в соответствии с требованиями ЕКФ PROxima к качеству и долговечности.

Преимущества

• Удобная боковая подводка проводов - снижает риск перегиба и упрощает маршрутизацию
• Высокая теплостойкость - выдерживает длительную нагрузку и кратковременные перегрузки
• Стандартный форм-фактор - совместим с любыми DIN-рейками и шкафами
• Надёжный винтовой зажим - минимизирует риск ослабления контакта при вибрации
• Устойчив к химическим воздействиям - подходит для промышленной среды

Ограничения применения

Не предназначен для подключения проводов сечением более 2,5 мм2 - попытки вставить больший провод приведут к повреждению зажима или плохому контакту. Не рекомендован для постоянного использования в условиях повышенной влажности без дополнительной защиты (например, IP-корпуса). Не подходит для алюминиевых проводов без предварительной обработки антиоксидантной пастой - оксиды снижают проводимость. Не используйте в цепях постоянного тока выше 660 В - спецификация рассчитана только на переменный ток 50 Гц.

Примеры использования

• Подключение силовых кабелей к автоматическим выключателям в щите освещения
• Разветвление цепей управления на станках и конвейерах
• Соединение датчиков и исполнительных механизмов в пультах управления
• Объединение нулевых и заземляющих проводников в распределительных шкафах
• Монтаж в бытовых и коммерческих электрощитах с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что провод не имеет повреждений изоляции - это исключит замыкание между полюсами
• Для многожильных проводов используйте наконечники типа НШВИ - они предотвращают выпадение жил и обеспечивают равномерный зажим
• При использовании в вибрирующей среде периодически проверяйте затяжку винтов - особенно после первых 100 часов работы
• При групповой установке нескольких терминалов БЗД-3 оставляйте минимальный зазор 5 мм между ними - это обеспечит теплоотвод и доступ для обслуживания
• Артикул bzd-2503 - точное соответствие модели; при закупке партии сверьтесь с этим номером - другие аналоги могут отличаться по размерам и зажимному механизму
