Клеммный терминал БЗД-3 до 4,0 мм2 30A EKF PROxima | bzd-4003

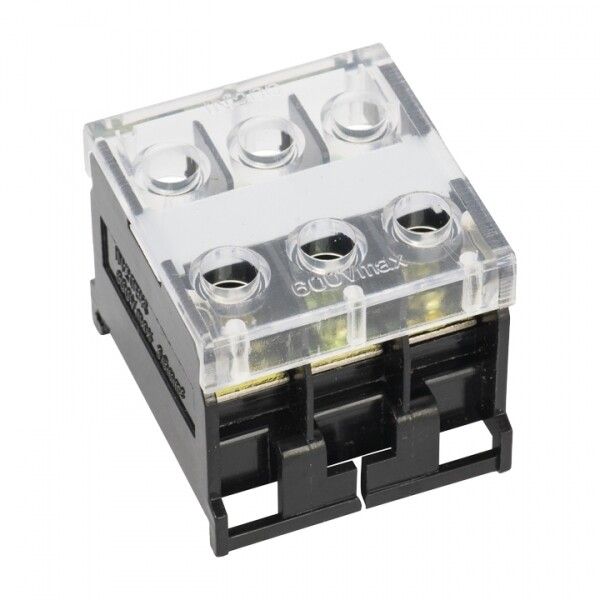

Терминал клеммный БЗД-3 до 4,0 мм2 30A от EKF PROxima - надёжное решение для фиксации медных и алюминиевых проводников в распределительных щитах и стационарных электроустановках. Клеммы этой модели используются там, где важна прочная механическая связь и устойчивость к перегрузкам.

Назначение и область применения

Терминал клеммный БЗД-3 до 4,0 мм2 30A предназначен для соединения и ответвления одножильных и многожильных проводов в цепях переменного тока до 660 В и частотой 50 Гц. Применяется в силовых и управляющих цепях: в щитах автоматики, на станках, конвейерах, системах освещения и HVAC. Подходит как для внутренней, так и для внешней установки в защищённых помещениях.

Технические характеристики

• Номинальный ток: 30 А
• Номинальное напряжение: 660 В
• Сечение провода: до 4,0 мм2 (медный или алюминиевый)
• Количество полюсов: 3
• Тип присоединения: винтовое
• Способ монтажа: на DIN-рейку или через винты
• Материал корпуса: полиамид PA, класс горючести V0
• Рабочая температура: от –30 C до +100 C
• Расположение зажимов: сбоку
• Габариты: 17×9,7×32 мм
• Цвет: чёрный

Совместимость и монтаж

Терминал клеммный БЗД-3 до 4,0 мм2 30A совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается одним движением - защёлкивается на рейку. Также возможен крепление винтами, если требуется жёсткая фиксация вне шины. Для подключения используйте отвертку с плоским лезвием. Максимальный момент затяжки - не более 0,8 Нм, чтобы не повредить резьбу. Проводники должны быть зачищены на 8–10 мм, без остатков изоляции внутри зажима.

Безопасность и стандарты

Изоляция корпуса выполнена из самозатухающего полиамида класса V0 - материал не поддерживает горение и соответствует требованиям IEC 60695-11-10. Конструкция обеспечивает безопасную работу при высоких нагрузках и в условиях повышенной влажности. Соответствует нормам для стационарных установок согласно ГОСТ Р 50030.5.1 и IEC 60947-7-1.

Преимущества

• Устойчивость к перепадам температур - работает даже в холодных складах и нагреваемых щитах
• Высокая плотность контакта благодаря винтовому зажиму - снижает риск нагрева и окисления
• Трёхполюсная конструкция позволяет заменить три отдельных клеммы одной единицей - экономит место в щите
• Чёрный цвет корпуса улучшает визуальное различение в сложных сборках
• Стандартные габариты обеспечивают совместимость с большинством модульных решений EKF PROxima

Ограничения применения

• Не предназначен для работы с проводниками больше 4 мм2 - превышение вызывает перегрев и деформацию
• Не рекомендован для постоянного погружения в воду или открытых площадок без защиты
• Не используется в цепях постоянного тока выше 440 В - допустим только переменный ток 50 Гц
• Алюминиевые провода требуют предварительной обработки антиоксидантной пастой и точной затяжки
• Не подходит для частых демонтажей - винтовые зажимы теряют контактное давление после 5–7 циклов

Примеры использования

• Подключение трёхфазного двигателя к автоматическому выключателю в щите управления
• Разводка фазных проводов в распределительном щите ЖКХ
• Объединение выходов нескольких датчиков перед подачей на контроллер
• Соединение проводов в системе аварийного освещения

Практические советы

• Перед монтажом проверьте, что сечение провода точно соответствует 4 мм2 - меньшие провода могут выпасть, большие - повредят механизм
• При использовании многожильных проводов запрессуйте их наконечником - это исключит расслоение и улучшит контакт
• При групповой установке нескольких БЗД-3 оставляйте минимум 5 мм между соседними клеммами для доступа отвертки
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно при работе с алюминием
• Этот терминал можно использовать в паре с другими изделиями серии EKF PROxima - все элементы имеют одинаковый шаг и цветовое оформление
