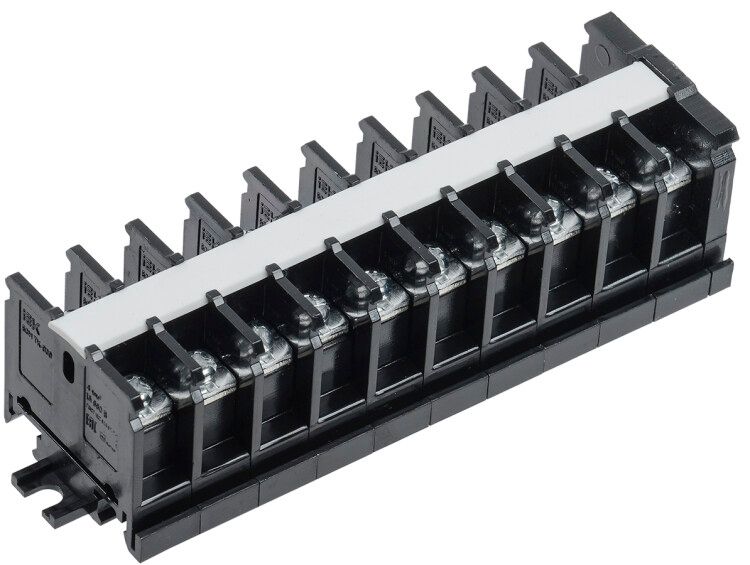

Блок зажимов БЗН TK-030 4 мм2 30А на DIN-рейку 10 пар | YZN43-10-004-K02 IEK

Блок зажимов БЗН TK-030 4 мм2 30А на DIN-рейку 10 пар от IEK предназначен для надёжного и компактного соединения медных и алюминиевых проводников в распределительных щитах. Этот тип зажимов часто используется там, где требуется организовать множество ответвлений без лишних переходников - особенно в системах автоматизации, освещения и управления оборудованием.

Назначение и область применения

Блок зажимов БЗН TK-030 4 мм2 30А на DIN-рейку 10 пар применяется для создания безопасных электрических соединений в цепях переменного тока до 660 В и постоянного тока до 440 В. Подходит для присоединения и ответвления проводов в силовых и слаботочных сетях. Часто встречается в щитах жилых домов, промышленном оборудовании, системах вентиляции, насосных станциях и автоматических линиях.

Технические характеристики

• Номинальный ток: 30 А - выдерживает нагрузку до этого значения без перегрева
• Диапазон сечений: 1,5–4 мм2 - подходит для проводов средней мощности, включая популярные сечения 2,5 мм2 и 4 мм2
• Номинальное напряжение: 660 В AC / 440 В DC - обеспечивает работу в бытовых и промышленных сетях
• Количество контактов: 10 пар - позволяет соединить до 20 проводов (по одному на каждый вход/выход)
• Способ монтажа: на DIN-рейку 35 мм - совместим с большинством стандартных щитов
• Тип соединения: винтовой - надёжная фиксация, требует периодической проверки затяжки
• Рабочая температура: от –40 C до +50 C - работает в холодных помещениях и нагретых щитах
• Ширина: 38 мм - компактный размер, экономит место в щите
• Материал корпуса: термопласт (не поддерживающий горение класс V1) - повышает пожаробезопасность
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без замены
• Цвет: чёрный - соответствует промышленным стандартам, маскирует загрязнения

Совместимость и монтаж

Блок зажимов БЗН TK-030 4 мм2 30А на DIN-рейку 10 пар легко крепится на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется защёлкиванием - никаких инструментов не требуется. Соединение проводов осуществляется через винты сбоку: каждый контакт имеет два зажима - один для входящего, второй для исходящего провода. После установки рекомендуется закрывать свободные концы торцевыми заглушками - они предотвращают случайное прикосновение к токоведущим частям и снижают риск короткого замыкания. Установка возможна как в вертикальной, так и в горизонтальной плоскости.

Безопасность и стандарты

Корпус изготовлен из самозатухающего термопласта с классом воспламеняемости V1 - материал не распространяет пламя при возгорании. Это соответствует требованиям безопасности для электроустановок в помещениях с повышенными требованиями к пожаростойкости. Номинальное напряжение 660 В и ток 30 А обеспечивают соответствие нормам ГОСТ Р 50030.5.1 и IEC 60947-7-1. Продукт сертифицирован для использования в России и странах ЕАЭС.

Преимущества

• Высокая плотность соединений - 10 пар на одном модуле, что уменьшает количество элементов в щите
• Стандартный форм-фактор - совместим с любыми DIN-рейками и щитами от различных производителей
• Удобство обслуживания - доступ к каждому винту, возможность замены одного контакта без демонтажа всего блока
• Защита от внешнего воздействия - при использовании торцевых заглушек достигается уровень IP20
• Долгий срок службы - 15 лет гарантируют минимальное обслуживание

Ограничения применения

• Не предназначено для многожильных проводов с наконечниками - допускаются только гладкие провода сечением до 4 мм2
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации - винтовые соединения могут ослабнуть
• Не рекомендуется для алюминиевых проводов без антиоксидантной пасты - окисление может вызвать перегрев
• Не подходит для высокочастотных или импульсных цепей - предназначен только для сети 50/60 Гц и постоянного тока

Примеры использования

• Распределение фазы между несколькими автоматами в квартирном щите
• Подключение нескольких датчиков освещения к одному выходу контроллера
• Объединение нулевых проводов в промышленном щите управления
• Создание точки ответвления для питания светильников вдоль конвейерной линии
• Формирование общей шины заземления в распределительных пунктах

Практические советы

• Перед монтажом обязательно зачистите провода до 10–12 мм - недостаточная зачистка снижает надёжность контакта
• При работе с алюминием используйте специальную смазку против окисления - это продлит срок службы соединения
• Проверяйте затяжку винтов через 1–2 месяца после установки - первичная усадка проводника может ослабить контакт
• Не превышайте максимальное сечение 4 мм2 - даже если провод кажется “тонкий”, он может не войти в зажим
• Используйте торцевую заглушку даже на последнем контакте - она не просто декоративна, а является частью системы защиты
• При проектировании щита учтите, что ширина БЗН TK-030 составляет 38 мм - это влияет на количество рядов в щите
