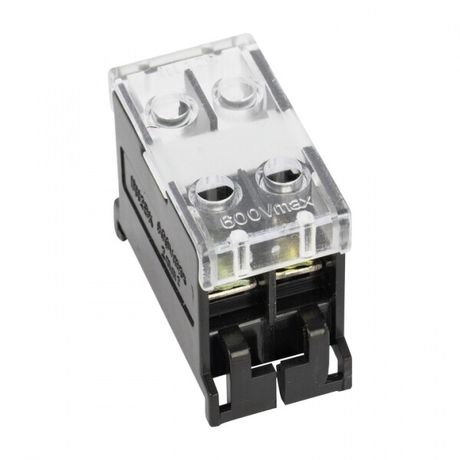

Клеммный терминал БЗД-2 до 2,5 мм2 20A EKF PROxima | bzd-2502

Терминал клеммный БЗД-2 до 2,5 мм2 20A от EKF PROxima - надёжное решение для соединения и ответвления проводов в распределительных щитах и стационарных электроустановках. Подходит для работы с медными и алюминиевыми жилами до 2,5 мм2 при токе до 20 А и напряжении до 660 В.

Назначение и область применения

Терминал клеммный БЗД-2 до 2,5 мм2 20A используется для создания прочных и долговечных электрических соединений в сетях переменного тока с частотой 50 Гц. Применяется в распределительных шкафах, автоматических выключателях, контакторах, реле и других устройствах, где требуется надёжная коммутация. Особенно удобен там, где нужна возможность ответвления одного провода на два выхода.

Технические характеристики

• Номинальный ток: 20 А
• Максимальное сечение проводника: 2,5 мм2 (для меди и алюминия)
• Номинальное напряжение: 660 В
• Количество полюсов: 2
• Количество зажимов на полюс: 2 (возможно ответвление)
• Тип соединения: винтовое
• Материал корпуса: полиамид PA, класс горючести V0
• Рабочая температура: от -30 C до +100 C
• Способ монтажа: на DIN-рейку или через крепёжные отверстия
• Позиция подключения: боковая
• Габариты: 17 × 7,8 × 32 мм
• Цвет: чёрный

Совместимость и монтаж

Терминал клеммный БЗД-2 до 2,5 мм2 20A совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием - просто вставьте устройство в рейку до характерного щелчка. Также возможен монтаж с помощью винтов через отверстия в основании, что позволяет фиксировать его на панели или стенде. Для подключения используйте провода с зачищенной частью 6–8 мм. Затягивайте винты усилием, достаточным для плотного контакта, но без перегрузки - чтобы не повредить контактную площадку.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего полиамида класса V0 - материал не поддерживает горение и соответствует требованиям безопасности при перегреве. Номинальное напряжение 660 В обеспечивает безопасную работу в промышленных системах. Соответствует общепринятым нормам для комплектующих в стационарных электрических установках.

Преимущества

• Два зажима на каждый полюс позволяют выполнять ответвления без дополнительных перемычек
• Устойчивый к механическим нагрузкам корпус из полиамида
• Широкий диапазон рабочих температур - подходит для холодных и нагретых помещений
• Фиксация на DIN-рейке ускоряет сборку и замену
• Чёткая маркировка и компактные габариты экономят место в щите

Ограничения применения

Не предназначен для многожильных проводов без наконечников - при использовании таких жил необходимо применять опрессованные наконечники. Не рекомендуется для постоянной эксплуатации при токе выше 20 А - риск перегрева и потери контакта. Не следует использовать в средах с высокой концентрацией химически активных паров или масел - хотя полиамид устойчив, длительный контакт с агрессивными веществами снижает срок службы.

Примеры использования

• Подключение входного кабеля к автоматическому выключателю с последующим ответвлением на группу розеток
• Соединение проводов от датчиков и исполнительных механизмов в пульте управления станком
• Объединение нулевых и заземляющих проводников в распределительном щите
• Сборка силовой цепи в контроллере конвейера

Практические советы

• Перед затяжкой винта проверьте, что провод полностью вошёл в зажим - не допускайте «выступающей» части жилы
• Для алюминиевых проводов используйте только наконечники с антиоксидантной смазкой
• При монтаже на DIN-рейку следите, чтобы соседние терминалы не перекрывали друг друга - особенно важно при большом количестве модулей
• Проверяйте затяжку винтов после первых нескольких часов работы - при тепловом расширении контакт может немного ослабнуть
• Артикул bzd-2502 - единственный в линейке EKF PROxima с таким сочетанием двухполюсности, двухзажимного исполнения и 2,5 мм2 - выбирайте его именно тогда, когда нужны ответвления на каждом полюсе
