Блок зажимов БЗН ТВ-1512 1,5 мм2 15A 12 пар | YZN41-12-001-K02 IEK

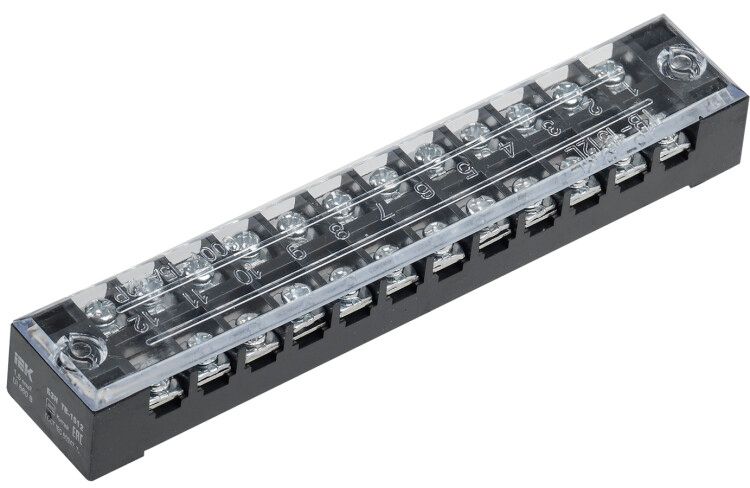

Блок зажимов БЗН ТВ-1512 1,5 мм² 15А 12 пар от IEK предназначен для надежного и компактного соединения медных и алюминиевых проводников в распределительных щитах и панелях. Этот клеммный блок обеспечивает безопасное ответвление цепей до 660 В переменного и 440 В постоянного тока, сохраняя плотность монтажа за счет компактной конструкции.

Назначение и область применения

Блок зажимов БЗН ТВ-1512 1,5 мм² 15А 12 пар используется для создания разветвлённых электрических цепей в силовых и управляющих системах. Подходит для монтажа в распределительных щитах, пультах управления, автоматических линиях и оборудовании с ограниченным пространством. Применяется в промышленности, ЖКХ, энергетике и объектах инфраструктуры.

Технические характеристики

• Количество контактов: 12 пар (24 точки соединения)
• Номинальный ток: 15 А
• Номинальное напряжение: до 660 В переменного тока / до 440 В постоянного тока
• Диапазон сечений проводников: 0,75–1,5 мм²
• Тип присоединения: винтовой зажим
• Ширина одной ячейки: 22 мм
• Рабочий температурный диапазон: от –40 °C до +50 °C
• Срок службы: 15 лет
• Материал корпуса: термопласт (негорючий, класс V1)
• Материал токоведущих элементов: латунь
• Цвет: черный
• Позиция подключения: боковая

Совместимость и монтаж

Блок зажимов БЗН ТВ-1512 1,5 мм² 15А 12 пар монтируется непосредственно на DIN-рейку или жестко фиксируется на панели. Каждый контакт имеет винтовой зажим, который позволяет затянуть проводник от 0,75 до 1,5 мм². Установка прозрачной крышки обеспечивает дополнительную изоляцию и предотвращает случайное прикосновение к токоведущим частям. Монтаж выполняется обычными отвертками — специальные инструменты не требуются.

Безопасность и стандарты

Корпус изготовлен из негорючего термопласта с классом воспламеняемости V1 — материал самотушится после удаления источника пламени. Это соответствует требованиям безопасности для помещений с повышенными требованиями к пожаростойкости. Номинальное напряжение 660 В обеспечивает работу в большинстве промышленных сетей. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.1 реализовано через конструктивные решения и материалы.

Преимущества

• Высокая плотность монтажа: 12 пар контактов занимают минимальное пространство благодаря ширине ячейки 22 мм
• Стабильная контактная группа: латунные токоведущие части обеспечивают долговременную проводимость без окисления
• Защита от внешних воздействий: закрывающаяся прозрачная крышка исключает доступ к токоведущим частям
• Устойчивость к перепадам температур: работает в условиях от –40 °C до +50 °C, что допускает применение в холодных и жарких помещениях
• Долгий срок службы: 15 лет гарантируют снижение затрат на обслуживание

Ограничения применения

• Не предназначены для проводников сечением менее 0,75 мм² или более 1,5 мм² — использование вне диапазона повышает риск перегрева и потери контакта
• Не рекомендуется для многожильных проводов без наконечников — возможен разрыв жил при затяжке
• Не подходят для сред с высокой химической агрессивностью — материал корпуса не рассчитан на воздействие растворителей и кислот
• Не следует использовать в качестве основного коммутирующего устройства — только для соединения и ответвления

Примеры использования

• Разводка фаз и нулей в этажных распределительных щитах
• Подключение датчиков и исполнительных механизмов на конвейерах
• Объединение нескольких выходов от одного автомата в панели управления станком
• Создание запасных ответвлений для будущего расширения системы
• Монтаж в теплицах, холодильных камерах и на открытых площадках при соблюдении защиты от влаги

Практические советы

• Перед монтажом проверьте соответствие сечения провода — используйте только 0,75–1,5 мм²
• Для алюминиевых проводов применяйте антиоксидантную пасту перед затяжкой
• Затягивайте винты равномерно, без усилия — переусилие может повредить резьбу или изоляцию
• После сборки всегда закрывайте крышку — она не просто декоративна, а является частью системы безопасности
• При замене или модификации цепи отключите питание — даже при выключенном устройстве на некоторых участках может остаться напряжение
• Блок зажимов БЗН ТВ-1512 1,5 мм² 15А 12 пар совместим с другими изделиями серии IEK — можно комбинировать с аналогичными блоками для увеличения числа точек
