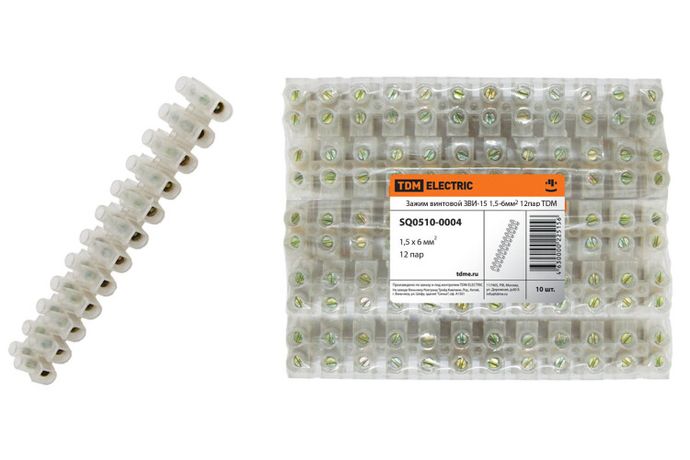

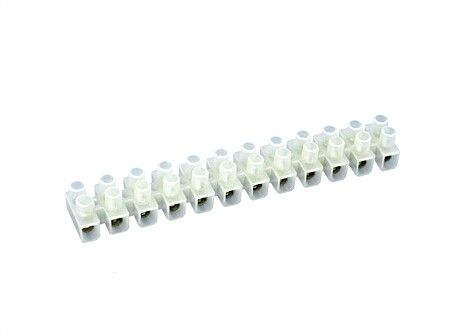

Зажим винтовой ЗВИ-15 1,5-6мм2 12пар | SQ0510-0004 TDM

Зажим винтовой ЗВИ-15 1,5-6 мм2 12 пар от TDM ELECTRIC предназначен для надёжного и безопасного соединения многожильных и одножильных проводов в распределительных коробках и других точках ответвления. Этот зажим обеспечивает механическую прочность и электрическую изоляцию, что делает его популярным решением в бытовых и коммерческих электромонтажных работах.

Назначение и область применения

Зажим винтовой ЗВИ-15 1,5-6 мм2 12 пар используется для создания винтовых соединений между проводниками в местах ответвлений цепей. Подходит для подключения осветительных приборов - люстр, бра, светодиодных лент; розеток, выключателей и других устройств внутри распаячных коробок. Применяется в жилых, офисных и общественных зданиях там, где требуется надёжное, доступное и легко проверяемое соединение.

Технические характеристики

• Сечение провода: 1,5–6 мм2 - подходит для медных проводов стандартной домашней проводки
• Количество контактов: 12 пар - позволяет соединить до 24 проводов в одном модуле
• Материал токоведущих частей: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Винты: оцинкованная сталь - защищены от коррозии, обеспечивают плотное прижатие
• Изоляционный корпус: полиэтилен или полипропилен - диэлектрик с высокой термической стойкостью
• Рабочий температурный диапазон:
  • Для полипропилена: –25 C до +100 C
  • Для полиэтилена: –25 C до +80 C
• Горючесть: зажимы из полипропилена самозагасающие - не поддерживают горение

Совместимость и монтаж

Зажим винтовой ЗВИ-15 1,5-6 мм2 12 пар совместим с одножильными и многожильными медными проводами. Для правильного монтажа:

• Защитную изоляцию снимите на длину 8–10 мм
• Не используйте алюминиевые провода - они требуют специальных зажимов
• Затягивайте винты равномерно, без перегрузки - переусиливать нельзя, чтобы не повредить контакт
• Убедитесь, что все провода полностью вошли в гнездо и не торчат
• Подходит для установки в стандартные распаячные коробки глубиной от 40 мм

Безопасность и стандарты

Зажим винтовой ЗВИ-15 1,5-6 мм2 12 пар исключает риск замыкания на корпус благодаря изолирующему материалу. Конструкция соответствует требованиям безопасности для внутренних электрических соединений. Хотя явного указания на соответствие ГОСТ или IEC нет, материалы и исполнение соответствуют распространённым практикам в России и странах СНГ для аналогичных изделий.

Преимущества

• Высокая надёжность соединения - латунные контакты не окисляются быстро
• Экономия места - 12 пар в одном корпусе снижают количество необходимых зажимов
• Легкий контроль - можно визуально проверить, правильно ли затянуты винты
• Стойкость к температуре - особенно важна в помещениях с перепадами температур
• Пожаробезопасность - полипропиленовый вариант не поддерживает горение

Ограничения применения

• Не предназначены для силовых цепей выше 10 А - не используются в автоматических выключателях или щитах с большими нагрузками
• Не подходят для алюминиевых проводов - возможен эффект “ползучести” металла и ослабление контакта
• Не рекомендованы для открытой прокладки вне коробок - не имеют защиты от внешнего воздействия
• Полиэтиленовые версии не применяйте в средах с температурой выше +80 C - например, рядом с нагревательными элементами

Примеры использования

• Подключение люстры с несколькими рожками к одному выключателю
• Объединение фазных проводов от нескольких розеток в одной комнате
• Разводка нулевых проводов в распределительной коробке на этаже
• Соединение проводов перед входом в LED-светильники с драйвером

Практические советы

• Выбирайте модель с полипропиленовым корпусом, если планируете использовать её в местах с повышенной температурой (например, около потолочных светильников)
• Перед монтажом проверьте, что провода одинакового сечения - смешивание 1,5 и 6 мм2 в одном зажиме может привести к плохому контакту
• После сборки слегка потяните каждый провод - он не должен выходить из зажима
• При использовании в старых домах с устаревшей проводкой - обязательно проверяйте состояние изоляции перед вставкой в зажим
• Зажим винтовой ЗВИ-15 1,5-6 мм2 12 пар от TDM ELECTRIC - удобен для массовой установки, так как имеет компактные габариты и чёткую маркировку контактов
