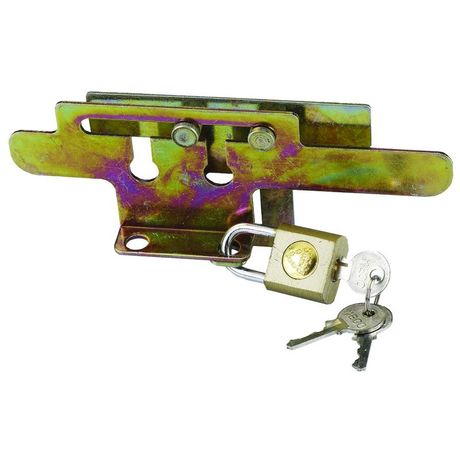

Блокировка механическая MIT22-M8 для NM8N-250 (R) 3P CHINT 269681

Механическая блокировка MIT22-M8 для NM8N-250 (R) от CHINT предназначена для предотвращения одновременного включения двух автоматических выключателей в цепях с переключением питания. Устройство устанавливается на серию NM8N-Aксессуары и обеспечивает механическую интерлокацию между двумя аппаратами.

Назначение и область применения

MIT22-M8 используется для реализации системы “не допускать включение обоих выключателей одновременно”. Это необходимо в схемах с резервным питанием, где требуется исключить параллельное подключение двух источников - например, основной сети и дизель-генератора. Блокировка применяется только с выключателями серии NM8N-250 (R) и не работает с другими моделями.

Технические характеристики

• Тип: Механическая блокировка
• Совместима с: Выключателями NM8N-250 (R)
• Установка: На переднюю панель корпуса выключателя
• Материал: Инжекционный пластик, металлические элементы
• Рабочая температура: От -25C до +60C
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)

Совместимость и монтаж

MIT22-M8 совместима только с автоматическими выключателями NM8N-250 (R) из серии NM8N Аксессуары. Для установки требуется два аппарата одинаковой модели, расположенные рядом. Блокировка фиксируется за счет защелок на боковых сторонах корпусов - никаких инструментов не требуется. После установки рычаги выключателей становятся взаимоблокированными: когда один включен, второй физически заблокирован в положении “выкл”.

Безопасность и стандарты

MIT22-M8 соответствует требованиям IEC 60947-1 и IEC 60947-3 для устройств управления и коммутации. Применение блокировки повышает безопасность операций в системах с переключением источников питания, снижая риск короткого замыкания при параллельном включении.

Преимущества

• Не требует внешнего питания - полностью механический принцип работы
• Износостойкая конструкция - долгий срок службы даже при частых переключениях
• Простая установка без сверления или доработки шкафа
• Визуально контролируемый статус - видно, какой выключатель активен

Ограничения применения

• Не поддерживает более чем две единицы - нельзя использовать для трёх и более выключателей
• Не работает с выключателями других серий, даже если они имеют аналогичную мощность
• Не защищает от попадания жидкости - не предназначен для влажных сред без дополнительного кожуха
• Не обеспечивает электрическую блокировку - только механическую; для сигнализации нужен дополнительный контакт

Примеры использования

• Переключение между сетью и резервным генератором в больницах или серверных
• Обеспечение безопасности при обслуживании оборудования с двойным питанием
• Автоматические станки с резервными источниками питания
• Системы бесперебойного питания (UPS) с ручным переключением

Практические советы

• Перед установкой проверьте, что оба выключателя - именно NM8N-250 (R); другие версии (например, NM8N-100) не подходят
• Убедитесь, что расстояние между корпусами выключателей точно соответствует шагу монтажа - иначе блокировка не защелкнётся
• При сборке шкафа оставьте доступ к кнопкам сброса - блокировка не препятствует ручному отключению, но не позволяет включить второй
• Не используйте MIT22-M8 в условиях высокой запыленности без дополнительной защиты - IP40 не гарантирует надёжность при постоянном контакте с пылью
