Блокировка OptiStart K-FX-5003 механическая фронтальная для F-09..F-38 и FR КЭАЗ 335364

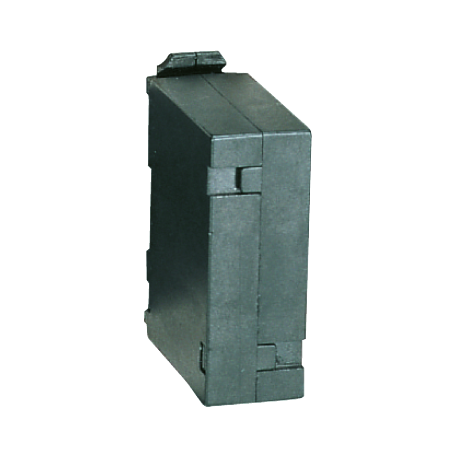

Модуль блокировки механический фронтальный для контакторов F-09..F-38 и FR OptiStart K-FX-5003 обеспечивает безопасную блокировку двух контакторов при реверсивном управлении, предотвращая одновременное включение. Устройство совместимо с контактными аппаратами серии OptiStart K и устанавливается на фронтальной стороне без инструментов.

Назначение и область применения

Модуль блокировки механический фронтальный для контакторов F-09..F-38 и FR OptiStart K-FX-5003 применяется в реверсивных схемах управления электродвигателями, где недопустимо одновременное включение прямого и обратного направления. Это необходимо для безопасности оборудования и персонала - например, при работе с лифтами, кранами, насосами, конвейерами и станками. Блокировка исключает риск короткого замыкания из-за ошибочного включения обоих контакторов.

Технические характеристики

• Тип блокировки: механическая, фронтальная - действует через физическое препятствие между рычагами контакторов
• Способ монтажа: втычной - устанавливается путём защёлкивания на переднюю панель контакторов серии OptiStart K
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов более 12 мм, не предназначена для работы во влажной среде
• Материал корпуса: пластик - легкий, устойчивый к воздействию окружающей среды внутри щита
• Совместимые контакторы: F-09, F-12, F-18, F-25, F-38 и аналогичные модели OptiStart K

Совместимость и монтаж

Модуль блокировки механический фронтальный для контакторов F-09..F-38 и FR OptiStart K-FX-5003 устанавливается только на контакторы серии OptiStart K с фронтальным креплением. Он не подходит для моделей других производителей или старых серий КЭАЗ без соответствующего профиля. Для установки достаточно совместить выступы модуля с пазами на передней стенке контактора и надавить до характерного щелчка. Инструменты не требуются. После монтажа проверьте свободное перемещение рычагов контакторов - они должны блокироваться друг другом при попытке включения одновременно.

Безопасность и стандарты

Устройство соответствует требованиям к реверсивным схемам согласно ГОСТ Р 50030.4.1 и IEC 60947-4-1. Механическая блокировка гарантирует физическую невозможность включения обоих контакторов, что повышает уровень безопасности в соответствии с нормами электромонтажа. Однако IP20 не обеспечивает защиту от влаги - применение вне закрытых распределительных шкафов запрещено.

Преимущества

• Физическая блокировка - работает даже при отказе электроники или сбоя в цепи управления
• Быстрая установка - не требуется сверление, болты или провода
• Не требует питания - полностью пассивное устройство
• Интегрированная совместимость - разработан специально для OptiStart K, не нуждается в доработках

Ограничения применения

• Поддерживается только для контакторов OptiStart K с фронтальным креплением - несовместим с другими типами (например, боковым монтажом)
• Не предназначен для внешнего монтажа - IP20 не защищает от пыли, влаги и агрессивной среды
• Не используется в схемах с более чем двумя контакторами - только парная блокировка
• Не заменяет электрическую блокировку в критически важных системах - рекомендуется использовать в комплексе с реле взаимоблокировки

Примеры использования

• Лифтовые системы - предотвращает одновременный запуск подъёма и спуска
• Крановые механизмы - исключает противофазное включение двигателя
• Насосные станции - защищает от реверса при аварийном срабатывании
• Оборудование АВР - блокирует работу основного и резервного контактора одновременно
• Станки с реверсом - обеспечивает безопасность оператора при переключении направления

Практические советы

• Перед установкой убедитесь, что контакторы одного типа и одинаковой мощности - различие в габаритах может помешать защёлкиванию
• Проверяйте зазор между рычагами после монтажа - он должен быть минимальным, но без усилия при включении
• Не используйте модуль в условиях высокой вибрации без дополнительной фиксации - хотя он защёлкивается плотно, длительные удары могут ослабить соединение
• При обслуживании всегда отключайте питание - механическая блокировка не защищает от напряжения на клеммах
• Запасной модуль K-FX-5003 храните в оригинальной упаковке - он чувствителен к деформациям при неправильном обращении
