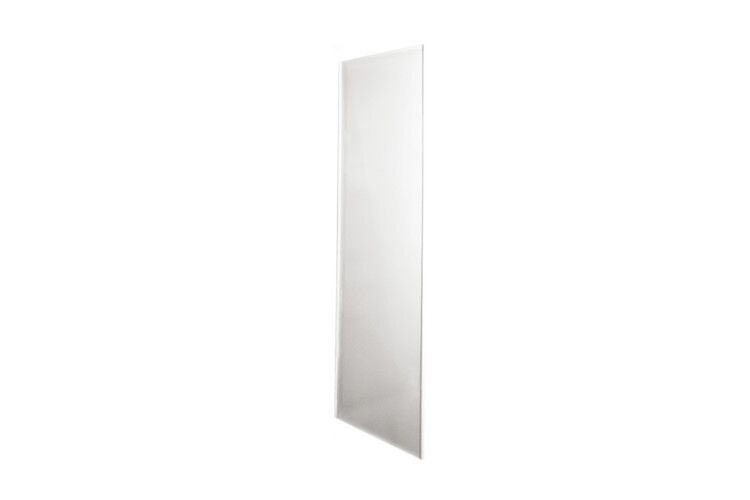

Боковая панель для цельносварного каркаса ВРУ 1800 мм глубиной 450мм (в 1уп - 2шт) SQ0905-0131 TDM

Боковая панель для цельносварного каркаса ВРУ 1800 мм глубиной 450 мм от TDM ELECTRIC (артикул sq0905-0131) предназначена для сборки корпусов вводно-распределительных устройств. В одной упаковке две панели - это снижает затраты на транспортировку и ускоряет монтаж. Панель выполнена из стали с порошковым покрытием, обеспечивает жесткую фиксацию внутри рамы и совместима со стандартными компонентами ВРУ.

Назначение и область применения

Боковые панели используются для формирования боковых стенок цельносварных или сборно-разборных шкафов ВРУ. Они применяются в системах приема, распределения и учёта электроэнергии напряжением 380/220 В, 50 Гц. Подходят для установки в помещениях с нормальной влажностью - офисах, цехах, подстанциях, жилых комплексах. Панель не используется как самостоятельное оборудование - она является частью каркаса, в который монтируют автоматы, счетчики, шины и другие комплектующие.

Технические характеристики

• Материал корпуса: сталь
• Толщина металла несущих элементов: 1,5 мм
• Установочная ширина: 287 мм
• Установочная глубина: 18 мм
• Общая высота: 1800 мм (соответствует стандартному каркасу ВРУ)
• Глубина каркаса: 450 мм
• Отделка: порошковое покрытие, цвет 7035 RAL (серый матовый)
• Тип покрытия: текстурированный полиэстеровый порошок - устойчив к механическим повреждениям и коррозии
• Количество в упаковке: 2 шт.

Совместимость и монтаж

Панель совместима с другими элементами каркасов ВРУ от TDM ELECTRIC, имеющими ту же высоту (1800 мм) и глубину (450 мм). Монтаж выполняется путём крепления к вертикальным стойкам каркаса с помощью самонарезающих винтов или заклёпок. Петли перенавешиваемые - позволяют менять направление открывания дверей без замены детали. Для сборки требуется минимум инструментов: отвёртка, ключи, уровень. Не требует сварки - можно собирать вручную.

Безопасность и стандарты

Изделие соответствует требованиям к конструкциям для электрощитового оборудования, установленным в ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Порошковое покрытие защищает от воздействия влаги и химически активных сред, однако не предназначен для работы в условиях постоянного контакта с водой или агрессивными газами. Напряжение в щите не передаётся через панель - она исключительно конструкционный элемент.

Преимущества

• Высокая прочность благодаря толщине металла 1,5 мм и качественному порошковому покрытию
• Унифицированные размеры - легко комбинируются с другими панелями и модулями
• Перенавешиваемые петли дают гибкость в проектировании доступа к оборудованию
• Две панели в упаковке - экономят время на заказ и доставку
• Подходит для создания линейных рядов шкафов - удобно при масштабировании объектов

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP выше IP54
• Не рекомендовано использование в местах с повышенной вибрацией без дополнительного крепления
• Не поддерживает монтаж тяжёлого оборудования прямо на себя - нагрузка должна передаваться через основной каркас
• Не совместима с каркасами другой высоты (например, 2200 мм) или глубины (600 мм)

Примеры использования

• Сборка ВРУ-1800 в административном здании для распределения энергии по этажам
• Формирование двухрядной линейки шкафов на производстве с автоматизированной линией
• Замена повреждённой боковой стенки существующего шкафа ВРУ без полной замены конструкции
• Монтаж временных распределительных пунктов на стройплощадках

Практические советы

• Проверьте ширину стоек каркаса - они должны точно соответствовать 287 мм установочной ширины панели
• При сборке используйте уровневый инструмент - даже небольшой перекос влияет на плотность прилегания дверей
• Если планируете объединять несколько шкафов в одну линейку - убедитесь, что все панели одного типа (450 мм глубиной)
• Порошковое покрытие не требует специального ухода, но при необходимости протирайте мягкой тряпкой - не используйте абразивы
• Артикул sq0905-0131 - всегда указывайте его при заказе запасных частей, чтобы избежать несовместимости
