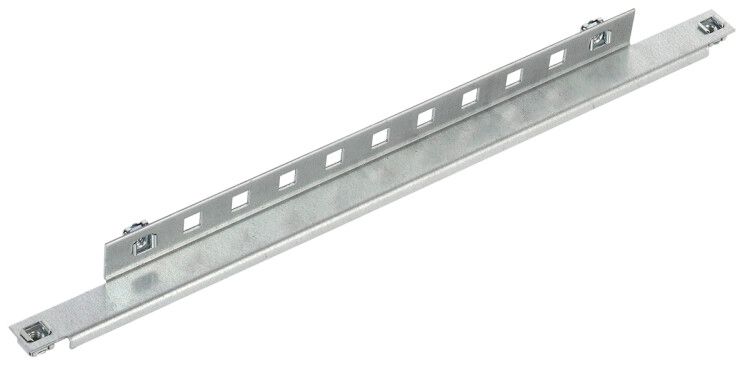

Профиль П-образный боковой для ВРУ XXXXxXXXx600 SMART (комплект 2шт.) - YKV-BPP-600 IEK

П-образный боковой профиль для ВРУ 600 от IEK (ИЭК), артикул ykv-bpp-600, предназначен для жесткого крепления электрооборудования внутри распределительных устройств. Профиль обеспечивает точную фиксацию компонентов по глубине корпуса, что особенно важно при сборке шкафов ВРУ из серии SMART.

Назначение и область применения

П-образный боковой профиль для ВРУ 600 используется для установки электротехнического оборудования - автоматических выключателей, контакторов, реле, модульных устройств - внутрь шкафов ВРУ. Он монтируется по всей глубине корпуса, формируя надежную опорную поверхность. Применяется в промышленных и коммерческих распределительных устройствах, где требуется точная и устойчивая фиксация аппаратурного ряда.

Технические характеристики

• Материал: сталь - обеспечивает прочность и долговечность;
• Исполнение: профиль - форма П-образного сечения для удобной фиксации на стенках шкафа;
• Тип изделия: профиль - не является элементом питания или управления, служит исключительно механической базой;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию в условиях промышленной среды;
• Цвет: не указан - поверхность не окрашена, предназначена для последующего покрытия или остается в металлическом виде;
• Габариты: соответствует глубине шкафа ВРУ 600 мм - совместим с типовыми размерами шкафов этой серии.

Совместимость и монтаж

П-образный боковой профиль для ВРУ 600 совместим со шкафами ВРУ серии SMART от IEK, а также с другими шкафами аналогичной глубины (600 мм). Монтируется на внутренние боковые стенки шкафа с помощью заклепок, саморезов или сварки. Для правильной установки необходимо соблюдать параллельность между двумя профилями - это гарантирует равномерное расположение смонтированного оборудования. Отверстия для крепления уже предусмотрены в конструкции - дополнительное сверление не требуется.

Преимущества

• Высокая механическая жесткость благодаря стальной конструкции - предотвращает деформацию при нагрузке;
• Стандартная длина точно соответствует глубине 600 мм - не требует подрезки;
• Упрощает сборку - позволяет заранее подготовить места крепления аппаратов до установки в шкаф;
• Совместим с серийными решениями IEK SMART - легко интегрируется в готовые проекты.

Ограничения применения

• Не предназначен для использования вне шкафов ВРУ - не имеет защиты от внешней среды;
• Не применяется в шкафах глубиной менее или более 600 мм - габариты не позволяют корректно зафиксировать оборудование;
• Не заменяет систему DIN-рейки - работает как дополнительная опора, а не основной крепеж для модульных устройств;
• Не рекомендован для влажных или агрессивных сред без дополнительной антикоррозийной обработки.

Примеры использования

• Фиксация автоматических выключателей в шкафу ВРУ-600 на заводе;
• Поддержка контакторов и тепловых реле в распределительном щите торгового центра;
• Обеспечение устойчивости групповых рубильников в промышленной АСУ ТП.

Практические советы

• Перед монтажом проверьте, чтобы два профиля (левый и правый) были установлены строго параллельно - это исключит перекос оборудования;
• Если шкаф будет использоваться во влажной среде, обработайте профиль противокоррозийным составом - сталь не имеет заводского покрытия;
• П-образный боковой профиль для ВРУ 600 лучше использовать вместе с DIN-рейками - они решают разные задачи: рейка - для модульных устройств, профиль - для крупногабаритного оборудования;
• Артикул ykv-bpp-600 от IEK подходит для замены оригинальных деталей в старых шкафах той же глубины - можно применять как ремонтный элемент.
