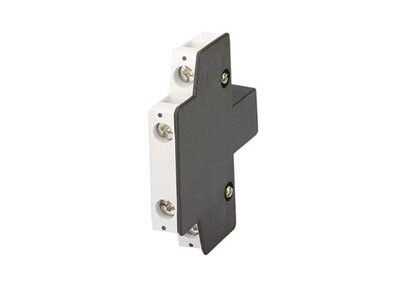

Вспомогательный блок-контакт DILM1000-XHI11-SI винт. 1НО+1НЗ | 278425 EATON

Вспомогательный контакт боковой 2 полюса, 1 нормально-открытый + 1 нормально-закрытый, винтовые зажимы для контакторов DILM40-2200, DILM1000-XHI11-SI от EATON — это компактный модуль для передачи сигналов управления и состояния в цепях автоматизации, устанавливаемый прямо на контакторы серии DILM. Он позволяет расширить функциональность пускателя без изменения основной схемы.

Назначение и область применения

Этот вспомогательный контакт используется для передачи информации о состоянии контактора — например, когда он включён или выключен — в системы управления, PLC, индикаторы или реле контроля. Подходит для установки на контакторы DILM40–DILM2200 и DILM1000-XHI11-SI. Применяется в системах автоматизации промышленного оборудования: насосах, вентиляторах, конвейерах, станках, где требуется удалённый контроль работы аппарата.

Технические характеристики

• Тип изделия: вспомогательный контактный модуль
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-закрытый (НЗ)
• Номинальный ток: 6 А
• Рабочее напряжение: до 380 В переменного тока
• Тип подключения: винтовые зажимы — надёжное и проверенное соединение для проводов до 2,5 мм²
• Потери мощности: 0,11 Вт — минимальная нагрузка на схему
• Степень защиты: IP00 — не защищён от внешних воздействий; предназначен для внутренней установки внутри щита
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, допустима повышенная влажность
• Нормативное соответствие: IEC/EN 60947-4-1

Совместимость и монтаж

Модуль устанавливается исключительно на контакторы серии DILM40–DILM2200 и DILM1000-XHI11-SI. Монтаж выполняется сбоку — совпадает с местом крепления штатных вспомогательных контактов этих контакторов. Для установки необходимо:

• Выключить питание и убедиться в отсутствии напряжения;
• Снять крышку с бокового крепления контактора;
• Вставить модуль до щелчка — фиксация механическая;
• Подключить провода к винтовым зажимам — затянуть моментом 0,5–0,7 Н·м, чтобы избежать перегрева или плохого контакта.

Не устанавливайте этот модуль на другие модели контакторов — физическая и электрическая совместимость обеспечена только для указанных серий.

Безопасность и стандарты

Вспомогательный контакт соответствует международному стандарту IEC/EN 60947-4-1, который регламентирует безопасность и надёжность коммутационных устройств. Исполнение УХЛ4 гарантирует работу в условиях среднего климата с возможностью повышенной влажности. Однако из-за степени защиты IP00 запрещено использование вне закрытых электрошкафов — открытая установка недопустима.

Преимущества

• Простой и быстрый монтаж — не требует сверления или доработки корпуса контактора
• Функциональность двух типов контактов (НО+НЗ) в одном модуле — позволяет реализовать сложную логику управления
• Надёжные винтовые зажимы — подходят для многожильных и одножильных проводов, не требуют специальных наконечников
• Низкий уровень потерь мощности — не нагружает управляющую цепь

Ограничения применения

• Не применяется в условиях пыли, влаги или химически активной среды — степень защиты IP00 не предусматривает защиту от внешних факторов
• Не подходит для высоких частот переключений более 1000 раз в час — риск износа контактов
• Не используйте с постоянным током выше 30 В — модуль рассчитан только на переменный ток
• Запрещена установка на контакторы других брендов или серий — даже если они кажутся аналогичными

Примеры использования

• Сигнал “контактор включён” — НО-контакт управляет индикатором на панели оператора
• Сигнал “контактор выключен” — НЗ-контакт подаёт сигнал аварии в PLC при отказе запуска
• Блокировка другого устройства — НЗ-контакт размыкает цепь стартера второго двигателя, пока первый не отключится
• Автоматический учёт времени работы — подключение к счётчику рабочего времени через НО-контакт

Практические советы

• Перед монтажом проверьте, что контактор DILM имеет свободное боковое гнездо — некоторые версии уже оснащены встроенными контактами
• Используйте провода с жилами не толще 2,5 мм² — большие сечения не войдут в зажим
• После подключения протестируйте работу обоих контактов мультиметром — убедитесь, что НО замыкается при включении, а НЗ размыкается
• При сборке щитов оставляйте минимум 10 мм свободного места вокруг модуля — для доступа к винтам при обслуживании
• Не путайте с контактами для силовых цепей — этот модуль предназначен только для управления и сигнализации, не для коммутации нагрузки выше 6 А
