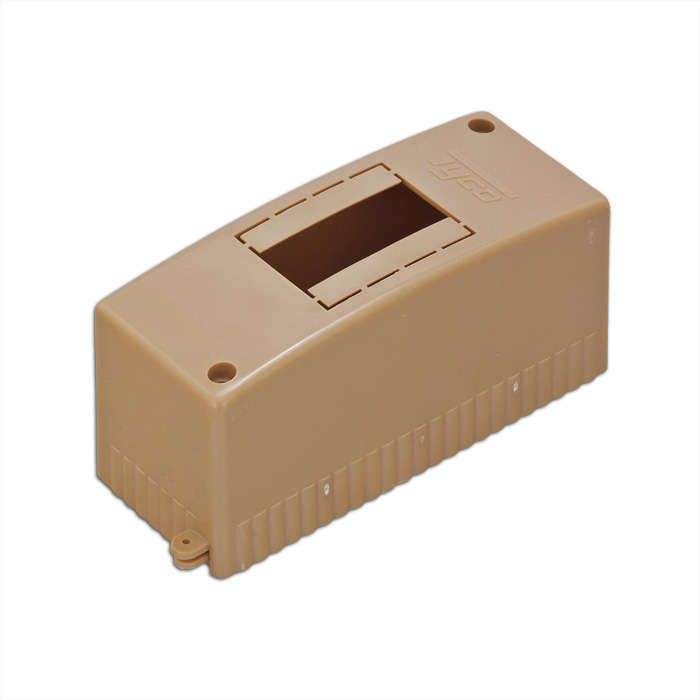

Щиток распределительный навесной на 2 модуля без дверцы коричневый IP30 (ЩРн-П-2) - 68022К TYCO

Щиток распределительный навесной на 2 модуля 130×50×65 мм коричневый IP30 от Ruvinil (арт. 68022к) предназначен для компактной организации внутренней проводки в бытовых и производственных условиях. Корпус из полистирола с защитой IP30 обеспечивает безопасную установку автоматических выключателей, УЗО и других модульных устройств на DIN-рейку.

Назначение и область применения

Щиток распределительный навесной на 2 модуля используется для монтажа коммутационных аппаратов в местах, где требуется организовать распределение электроэнергии по групповым цепям. Подходит для открытой проводки в жилых домах, офисах, мастерских и производственных зонах. Монтаж осуществляется исключительно на стену - встраивание в стену невозможно из-за формы и толщины корпуса. Температурный режим работы: от –25 C до +60 C.

Технические характеристики

• Габариты: 130 × 50 × 65 мм
• Количество модулей: 2 (один ряд)
• DIN-рейка: есть, встроенная, с возможностью демонтажа
• Материал корпуса: полистирол (термопласт, самозагасающий)
• Степень защиты: IP30 - защита от доступа пальцами и твёрдыми предметами >2,5 мм, пылевлагозащита отсутствует
• Цвет: коричневый
• Способ монтажа: навесной (настенный)

Совместимость и монтаж

Щиток распределительный навесной на 2 модуля совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле). Глубина устройства должна быть не более 75 мм - иначе не поместится внутри корпуса. Крепление выполняется двумя саморезами через отверстия в задней стенке. DIN-рейка легко снимается для удобства сборки перед установкой в щиток. Открытые кабельные вводы требуют самостоятельной герметизации - в комплект не входят кабельные вводы или пробки.

Безопасность и стандарты

Корпус выполнен из самозагасающего полистирола, соответствующего требованиям к горючести материалов для электрощитового оборудования. Степень защиты IP30 предотвращает случайный контакт с токоведущими частями, но не защищает от воды, пыли и агрессивной среды. Щиток распределительный навесной на 2 модуля 130×50×65 мм коричневый IP30 не предназначен для установки во влажных помещениях, на улице или в производственных зонах с высоким уровнем запыленности.

Преимущества

• Компактный размер - идеален для малогабаритных точек распределения
• Простая сборка благодаря съёмной DIN-рейке
• Высокая механическая прочность полистирольного корпуса
• Экономичный вариант для однорядных решений

Ограничения применения

• Не допускается использование в помещениях с повышенной влажностью (ванная, баня, подвалы)
• Нет защиты от пыли и брызг - IP30 недостаточно для промышленных условий
• Не предусматривает возможность расширения количества модулей
• Отсутствие заводских кабельных вводов - необходимо докупать фитинги
• Не подходит для установки мощных устройств с тепловыделением выше 40 Вт/модуль

Примеры использования

• Распределительный щиток на этаже многоквартирного дома для группы розеток
• Контрольный шкаф на станке с одним УЗО и автоматом
• Временная электросеть на стройплощадке для инструментов
• Подключение светильников в коридоре или кладовой

Практические советы

• Перед монтажом проверьте глубину модульных устройств - они должны помещаться в 65 мм корпуса с запасом 5–10 мм
• Для надёжного крепления используйте анкерные болты или пластиковые дюбели, особенно на гипсокартоне
• Если нужна защита от пыли и влаги - выбирайте модель с IP54/IP65, так как этот щиток не имеет уплотнений
• При необходимости можно докупить клеммники, кронштейны и замки от Ruvinil - они совместимы по форме и креплению
• Не перегружайте два модуля - лучше использовать один щиток на одну функцию (например, только УЗО, только автомат)
