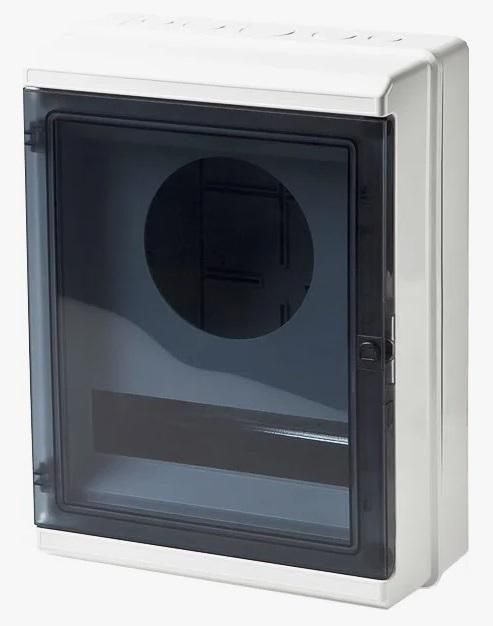

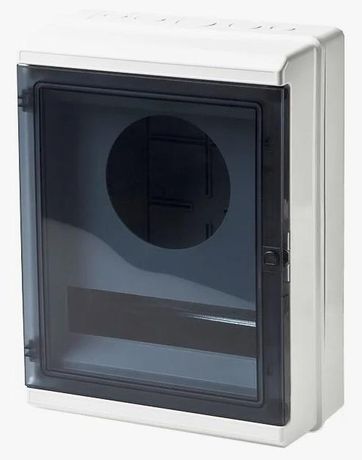

Корпус щитка квартирного распределительного навесного на 12 модулей с дверцей серый IP55 - 69031П TYCO

Корпус щитка распределительного навесного на 12 модулей с дверцей IP55 от бренда Рувинил (арт. 69031п) предназначен для установки автоматических выключателей, УЗО и других устройств в условиях повышенной запыленности или влажности. Корпус выполнен из прочного АБС-пластика, обеспечивает надежную защиту внутреннего оборудования и удобен для монтажа на стене.

Назначение и область применения

Корпус щитка распределительного навесного на 12 модулей с дверцей IP55 используется для сборки распределительных щитов в помещениях и на улице. Подходит для бытовых, коммерческих и промышленных объектов, где требуется защита электрооборудования от пыли и струй воды. Применяется в системах освещения, управления насосами, вентиляцией, автономными системами энергоснабжения.

Технические характеристики

• Количество модулей: 12 (стандартная ширина DIN-рейки)
• Габариты: 370×275×135 мм
• Материал корпуса: АБС-пластик - ударопрочный, устойчивый к перепадам температур
• Степень защиты: IP55 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от водяных струй под любым углом
• Тип монтажа: навесной - крепится на стену с помощью дюбелей или саморезов
• Наличие DIN-рейки: да - стандартная рейка 35 мм для фиксации модульных аппаратов
• Количество рядов: один - компактная односторонняя компоновка
• Цвет: серый - соответствует промышленным стандартам, не выгорает на солнце
• Наличие двери: да - с замком, позволяет закрывать доступ к токоведущим частям

Совместимость и монтаж

Корпус щитка распределительного навесного на 12 модулей с дверцей IP55 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле). Для монтажа используйте дюбели 4–6 мм, предварительно просверлив отверстия в местах крепления на задней стенке корпуса. DIN-рейка уже установленна - достаточно защелкнуть устройства на ней. Кабельные вводы предусмотрены в нижних и боковых зонах - можно использовать стандартные вводы с уплотнителями. Перед установкой проверьте, что глубина корпуса (135 мм) достаточна для размещения всех элементов, особенно если используются крупные УЗО или контакторы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных коробок. Степень защиты IP55 обеспечивает безопасную работу в средах с высокой влажностью (банях, гаражах, на улице). Наличие двери исключает случайный контакт с токоведущими частями. Материал АБС-пластика не поддерживает горение и не выделяет токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Ударопрочный АБС-пластик - выдерживает механические нагрузки и перепады температур от –25C до +60C
• Защита IP55 - позволяет применять в сырых и пыльных помещениях без дополнительных кожухов
• Фиксированная DIN-рейка - экономит время при сборке, не требует самостоятельной установки
• Дверца с замком - повышает уровень безопасности, особенно в общественных местах
• Один ряд - оптимальная плотность компоновки для типовых решений без перегрузки

Ограничения применения

• Не предназначена для постоянного воздействия прямого потока воды - например, под дождём без козырька
• Не рекомендован для помещений с химически активной средой (агрессивные пары, растворители)
• Максимальная глубина 135 мм - не подходит для больших контакторов или преобразователей частоты
• Не имеет встроенной вентиляции - при длительной работе мощных устройств возможен перегрев; при необходимости - добавить принудительное охлаждение

Примеры использования

• Электрощит на входе в квартиру с УЗО и автоматами
• Щиток управления насосной станцией в подвале
• Распределительный щит на уличном фонаре или в гараже
• Автоматизация системы вентиляции в цеху
• Локальный щиток для теплого пола или системы отопления

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для выхода через вводы - лучше делать запас 10–15 см
• При использовании в холодном помещении - убедитесь, что внутри не образуется конденсат; при необходимости установите нагревательный элемент
• Выбирая устройства для 12 модулей - учтите, что некоторые УЗО занимают 2 модуля, поэтому реально поместится максимум 8–10 аппаратов
• Для долговечности - регулярно протирайте дверцу и уплотнители от пыли, чтобы сохранить степень защиты IP55
• Корпус щитка распределительного навесного на 12 модулей с дверцей IP55 (арт. 69031п) от Рувинил легко заменяется аналогами - если нужна другая цветовая гамма или размер, проверьте совпадение по DIN-рейке и крепёжным отверстиям
