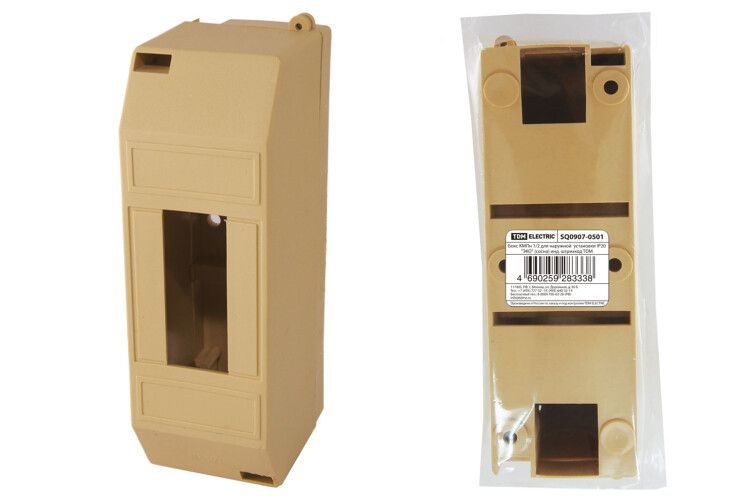

Бокс пластиковый навесной КМПн 1/2 для наружной установки IP20 "ЭКО" (сосна) инд. штрихкод, (ВхШхГ) 216х239х426мм | SQ0907-0501 TDM

Бокс КМПн 1/2 для наружной установки IP20 (сосна) с индивидуальным штрихкодом от TDM ELECTRIC - это компактный пластиковый корпус с имитацией дерева, предназначенный для открытой установки модульной аппаратуры на улице или в помещениях с повышенной влажностью. Артикул sq0907-0501 обеспечивает возможность учёта и контроля за каждым экземпляром благодаря индивидуальному штрихкоду.

Назначение и область применения

Бокс КМПн 1/2 для наружной установки IP20 (сосна) с индивидуальным штрихкодом предназначен для размещения модульных электротехнических устройств: автоматических выключателей, УЗО, реле времени, контакторов и других элементов, соответствующих стандарту DIN 43880. Подходит для установки на фасадах зданий, в подъездах, на столбах, в местах сбора счетчиков и распределительных щитов открытого типа. Индивидуальный штрихкод позволяет легко отслеживать оборудование в процессе монтажа и обслуживания.

Технические характеристики

• Степень защиты: IP20 - защита от крупных твёрдых предметов (например, пальцев), но не от воды и пыли; подходит только для сухих помещений или навесных установок под крышей;
• Материал корпуса: полистирол - прочный, легкий, устойчивый к коррозии, не проводит ток;
• Цвет: имитация сосны, RAL 5050 - светло-серый с деревянным эффектом, не требует покраски;
• Глубина: 57 мм - минимальная, подходит для компактных решений;
• Модульная ширина: 2 М (модуля) - позволяет установить до двух стандартных модулей шириной 17,5 мм каждый;
• DIN-рейка: встроена - для быстрого крепления устройств без дополнительных крепёжных элементов;
• Тип передней панели: с прорезью - для вывода кнопок, индикаторов или ручек управления;
• Количество дверей: 0 - корпус открытый, доступ к оборудованию постоянный;
• Способ монтажа: открытая установка - крепится на стену или поверхность с помощью кронштейнов или саморезов.

Совместимость и монтаж

Бокс КМПн 1/2 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Для монтажа используйте саморезы или крепёжные планки, подходящие для толщины стены. Глубина 57 мм достаточна для большинства однополюсных и двуполюсных автоматов, но не подходит для габаритных устройств с внешними радиаторами или высокими коммутационными блоками. Учитывайте, что отсутствие двери требует дополнительной защиты от случайного прикосновения - рекомендуется использовать барьеры или ограждения в общественных зонах.

Безопасность и стандарты

Корпус выполнен из самозатухающего полистирола, соответствует требованиям безопасности для электротехнических изделий. Возможность опломбирования предусмотрена через специальные места на корпусе - можно применять пломбы для предотвращения несанкционированного вскрытия. Однако степень защиты IP20 исключает использование в условиях прямого попадания воды, сырости или пыли - не применяйте в дождевых зонах, на улице без навеса или в сырых подвалах.

Преимущества

• Встроенная DIN-рейка - экономит время при установке оборудования;
• Индивидуальный штрихкод - удобство учета, минимизация потерь и ошибок при сервисном обслуживании;
• Легкая установка - не требуется сложный инструмент, подходит для быстрого монтажа;
• Эстетичный вид - имитация древесины хорошо сочетается с архитектурой зданий, особенно в жилых районах;
• Защита от хищения энергии - возможность опломбирования снижает риск вмешательства в работу оборудования.

Ограничения применения

• Не допускается установка в условиях воздействия осадков, паров, агрессивных сред - IP20 не обеспечивает защиту от влаги;
• Отсутствие двери увеличивает риск травматизма - не устанавливайте в местах с доступом детей или посторонних лиц без ограждений;
• Ограниченная вместимость - всего 2 модуля, не подходит для комплексных щитов с большим числом устройств;
• Не рассчитан на перегрузки по температуре - рабочий диапазон ограничен стандартными условиями (-25C…+40C);
• Пластиковая конструкция менее устойчива к механическим повреждениям - не используется в зонах с высокой вероятностью ударов или вандальных действий.

Примеры использования

• Щиток на фасаде многоквартирного дома для УЗО и автоматов входного группового щита;
• Распределительный бокс на столбе для подключения уличного освещения;
• Контрольный пункт на дачном участке для автономного питания насоса или теплового насоса;
• Временные объекты - стройплощадки, временные офисы, где нужен компактный и контролируемый щит.

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились внутри - суммарная ширина модулей не должна превышать 2 М (35 мм);
• Используйте термостойкие кабельные вводы, даже при IP20 - они предотвратят перегрев и повреждение изоляции;
• Обязательно запечатывайте корпус пломбой после завершения монтажа - это обязательное условие для энергонадзора;
• Не устанавливайте рядом с источниками тепла - нагрев может деформировать полистирол;
• При необходимости защиты от пыли - используйте дополнительные сетчатые экраны или навесы над боксом.
