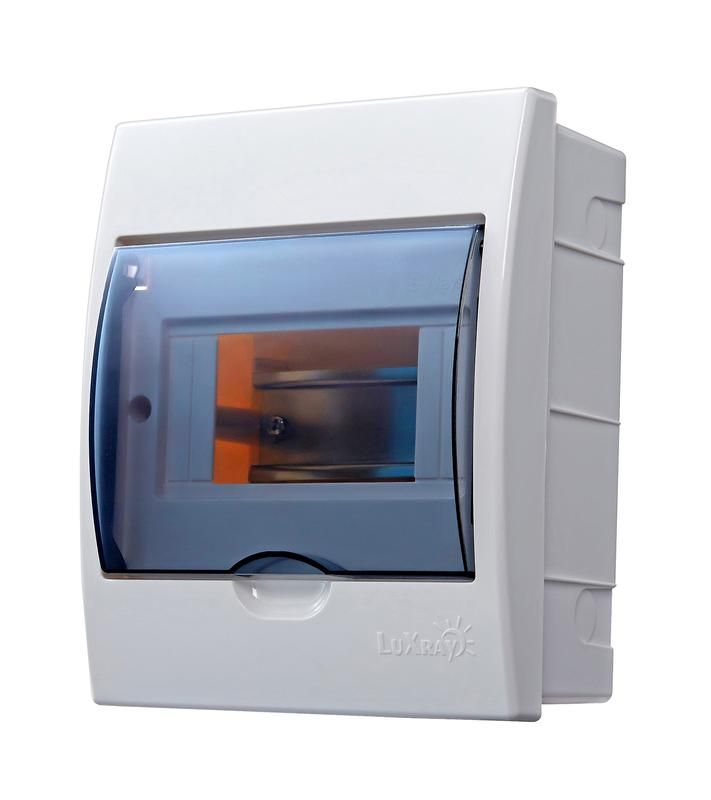

Бокс Luxray ЩРВ-П-4 LEZARD 731-1000-004

Бокс ЩРВ-П-4 LEZARD - это компактный распределительный щит для установки внутри помещений, предназначенный для защиты и коммутации электрооборудования. Артикул 731-1000-004 соответствует модели из серии LEZARD, рассчитанной на базовые задачи автоматизации и управления.

Назначение и область применения

Щит Бокс ЩРВ-П-4 LEZARD используется для внутренней установки в помещениях с нормальными условиями эксплуатации. Он служит корпусом для монтажа автоматических выключателей, контакторов, реле и других устройств малой мощности. Подходит для систем управления освещением, бытовых и промышленных станков, насосов, вентиляционного оборудования.

Технические характеристики

• Форм-фактор: бокс прямоугольной формы, предназначен для настенного монтажа;
• Материал корпуса: термостойкий пластик, устойчивый к механическим воздействиям;
• Степень защиты IP54 - защищает от попадания пыли и брызг воды с любого направления;
• Количество модульных мест: 4 (стандартная ширина модуля 17,5 мм);
• Габариты: определены конструкцией, точные размеры указаны в чертежах производителя;
• Цвет корпуса: серый (по умолчанию).

Совместимость и монтаж

Бокс ЩРВ-П-4 LEZARD совместим со всеми DIN-рейками типа TS35/7,5 и TS35/15. Установка осуществляется на стену с помощью четырёх крепёжных отверстий в задней части корпуса. Для проводки используются входные и выходные гофро-или трубчатые вводы - они предусмотрены в боковых стенках. Перед монтажом проверьте соответствие глубины корпуса требованиям к длине кабельных жил и расположению аппаратов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 62208 и ГОСТ Р 50030.2. Корпус выполнен из самозагасающего материала, что снижает риск распространения пламени при перегреве. Наличие степени защиты IP54 обеспечивает безопасную работу в условиях повышенной запылённости и влажности.

Преимущества

• Удобная компоновка: четыре модульных места позволяют разместить основные элементы управления без лишнего объема;
• Защита от внешних факторов: степень IP54 повышает надёжность работы в цехах и на объектах с ограниченным контролем окружающей среды;
• Лёгкая сборка: фиксация аппаратов на DIN-рейке и доступ к клеммам через переднюю крышку ускоряет обслуживание;
• Запирающаяся крышка: обеспечивает защиту от случайного вмешательства.

Ограничения применения

• Не предназначен для наружной установки - даже при IP54 не выдерживает длительного воздействия дождя, снега или прямого солнечного света;
• Не рассчитан на высокую нагрузку: максимальная суммарная мощность зависит от установленных аппаратов, но не должна превышать пределы типового распределительного устройства малой мощности;
• Не подходит для взрывоопасных зон - отсутствует взрывозащита и сертификат АTEX/IECEx;
• Не имеет встроенного теплового или токоограничивающего контроля - требует внешней защиты.

Примеры использования

• Щит управления освещением в офисном помещении;
• Распределительный бокс для трёх двигателей насосной станции;
• Контроллер автономной системы вентиляции в подвале;
• Аппаратный щит для сигнализации и реле времени на производстве.

Практические советы

• Перед покупкой сверьте количество необходимых модульных мест - один модуль равен 17,5 мм шириной; если требуется больше 4 мест, выбирайте модель с большим числом слотов;
• При использовании в сыром помещении дополнительно герметизируйте вводы кабеля;
• Не забывайте про свободное пространство вокруг корпуса - минимум 5 см спереди для удобства открывания крышки и обслуживания;
• Бокс ЩРВ-П-4 LEZARD (артикул 731-1000-004) не содержит внутренней проводки - все кабели и аппараты монтируются самостоятельно.
