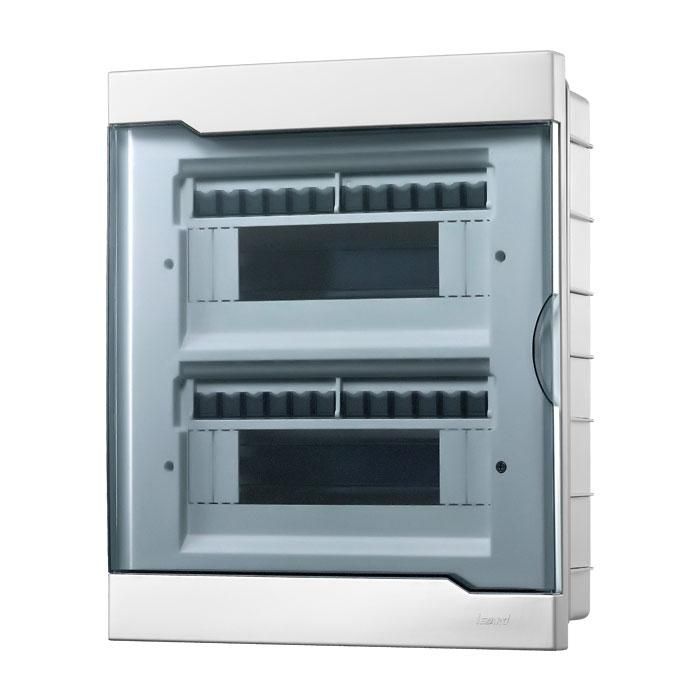

Бокс ЩРВ-П-24 LEZARD 730-1000-024 NEW

Щит распределительный встроенный ЩРВ-П-24 с прозрачной крышкой от Lezard - компактная коробка для внутренней установки, предназначенная для размещения автоматических выключателей и других устройств на DIN-рейке. Артикул 730-1000-024 new подходит для монтажа в стену в жилых, офисных и промышленных объектах.

Назначение и область применения

Щит распределительный встроенный ЩРВ-П-24 с прозрачной крышкой используется для организации распределения электроэнергии внутри помещений. Он защищает коммутационные устройства от внешнего воздействия и обеспечивает удобный доступ к ним через прозрачную крышку. Подходит для установки в квартирах, офисах, производственных помещениях и других зонах, где требуется скрытый монтаж.

Технические характеристики

• Количество модулей DIN: 24 - позволяет установить до 24 стандартных автоматов или УЗО шириной 18 мм каждый;
• Способ монтажа: утопленный - щит закладывается в стену, выступает лишь крышка;
• Глубина монтажа: 275 мм - требует соответствующего углубления в стене;
• Материал корпуса: АБС-пластик - прочный, не проводящий ток, устойчивый к механическим повреждениям;
• Степень защиты IP40 - предохраняет от контакта с предметами более 1 мм, но не защищает от воды и пыли;
• Количество рядов: 2 - два вертикальных ряда для компактного расположения аппаратов;
• Тип крышки: закрытого типа с прозрачным элементом - позволяет визуально контролировать положение рычагов автоматов без открывания;
• Цвет: 9016 RAL - темно-серый, совместим с большинством интерьерных решений.

Совместимость и монтаж

Щит распределительный встроенный ЩРВ-П-24 с прозрачной крышкой совместим со всеми стандартными DIN-рейками и устройствами шириной 18 мм. Для монтажа необходимо подготовить нишу в стене глубиной не менее 275 мм. Корпус имеет крепежные отверстия для фиксации в бетоне или кирпиче. Прозрачная крышка крепится на шарнирах - её можно открывать для обслуживания, не снимая полностью. Перед установкой проверьте соответствие толщины стены и глубины ниши - недостаточная глубина затруднит монтаж.

Безопасность и стандарты

Щит распределительный встроенный ЩРВ-П-24 с прозрачной крышкой соответствует требованиям безопасности для внутренних распределительных систем. Степень защиты IP40 исключает случайный контакт с токоведущими частями, но не предназначена для влажных сред. Не применяйте в местах с высокой влажностью, на улице или в цехах с брызгами воды.

Преимущества

• Прозрачная крышка позволяет контролировать состояние автоматов без вскрытия - снижает риск ошибок при диагностике;
• Утопленный монтаж сохраняет эстетику интерьера - щит не выступает из стены;
• АБС-пластиковый корпус легкий, не ржавеет и не деформируется при перепадах температур;
• Два ряда позволяют эффективно использовать пространство - особенно важно при ограниченной глубине ниши.

Ограничения применения

• Не подходит для установки во влажных помещениях (ванна, баня, подвал) - степень защиты IP40 не предусматривает защиту от воды;
• Не рекомендован для наружного монтажа - материал и класс защиты не рассчитаны на атмосферные воздействия;
• Ограниченная глубина (275 мм) не позволяет установить крупные устройства, например, мощные преобразователи или многополюсные автоматы с большим габаритом;
• Не содержит встроенного заземления - заземляющий проводник должен быть проложен отдельно и подключен к клемме в корпусе.

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и бытовой техники;
• Общий щит в офисном помещении - управление питанием рабочих зон и серверного оборудования;
• Локальный щит на производстве - для питания маломощных станков, датчиков и светильников в сухих условиях;
• Электроустановка в учебных заведениях - безопасный и визуально контролируемый вариант для обучения.

Практические советы

• Перед монтажом убедитесь, что глубина ниши равна или больше 275 мм - иначе щит не поместится;
• Используйте уровень при установке - даже небольшой перекос усложнит последующую замену автоматов;
• При проходе кабелей используйте вводные резиновые пробки - они предотвращают попадание пыли и обеспечивают герметичность;
• Часто забывают про заземление: обязательно подведите медный провод к специальной клемме внутри корпуса;
• Щит распределительный встроенный ЩРВ-П-24 с прозрачной крышкой от Lezard легко обслуживается - достаточно открыть крышку, чтобы получить доступ ко всем устройствам.
