Щит с монтажной панелью ЩМП- 41.21.14 (ЩМП-01) (ВхШхГ) 410х210х140 IP31 PROxima | mb22-01 EKF

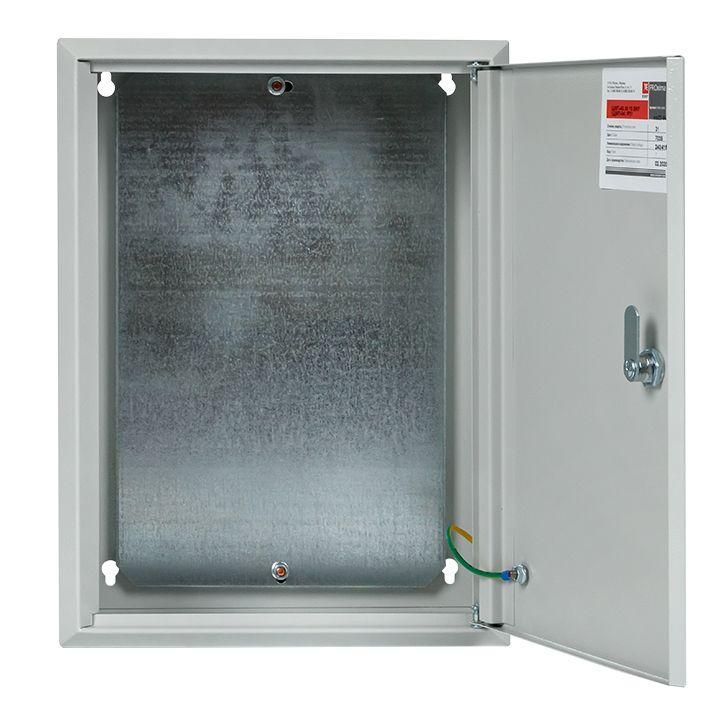

Щит с монтажной панелью ЩМП-41.21.14 (ЩМП-01) 410х210х140 IP31 от бренда EKF серии PROxima — это компактный металлический корпус с закреплённой внутри съёмной монтажной панелью для сборки коммутационного и управляющего оборудования. Подходит для открытой установки в помещениях с умеренным климатом, например, на этажных щитовых, в цехах или системах автоматизации.

Назначение и область применения

Щит с монтажной панелью ЩМП-41.21.14 (ЩМП-01) предназначен для внутреннего монтажа аппаратов управления, автоматики, контакторов, автоматических выключателей и других устройств до 630 А. Применяется в системах распределения электроэнергии в зданиях жилищного, коммерческого и промышленного назначения. Подходит для создания щитов управления станками, конвейерами, насосными группами и другими объектами, где требуется компактная и прочная оболочка.

Технические характеристики

• Размеры корпуса: 410×210×140 мм
• Монтажная глубина: 125 мм (полезное пространство для установки оборудования)
• Номинальный ток: 630 А
• Напряжение: 380 В
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь толщиной 1 мм, соответствует ГОСТ 1050-88
• Покрытие: порошковая окраска цвета 7035 (серый), фосфатирование для антикоррозийной защиты
• Климатическое исполнение: УХЛ3 — для работы в помещении с температурой от −40°C до +40°C и относительной влажностью до 95%
• Количество кабельных вводов: 3 (без уплотнений — требуют самостоятельной комплектации)
• Наличие замка: да, одноключевой
• Тип дверцы: одинарная, открывается на петлях
• Класс защиты: I — наличие заземляющего контакта
• Гарантийный срок: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-41.21.14 (ЩМП-01) рассчитан на установку стандартного модульного оборудования шириной 17,5 мм (по DIN 43880). Съёмная монтажная панель позволяет удобно собирать схему вне корпуса, затем вставлять её в корпус. Крепление — открытой установки: на стену через отверстия в боковых стенках. Для герметизации кабельных вводов необходимо использовать дополнительные уплотнители (не входят в комплект). Корпус не имеет встроенных клеммных колодок — все соединения выполняются самостоятельно.

Безопасность и стандарты

Изделие соответствует требованиям класса защиты I — обязательное заземление корпуса через контактную площадку. Защита от коррозии достигается за счёт фосфатирования и порошкового покрытия. Щит с монтажной панелью ЩМП-41.21.14 (ЩМП-01) рекомендован для использования в системах молниезащиты, так как обеспечивает надёжное заземление всей конструкции. Соответствие ТУ 3434-001-96504521-2007 гарантирует соответствие российским требованиям к качеству сборки.

Преимущества

• Съёмная монтажная панель ускоряет сборку и снижает риск повреждения оборудования при монтаже
• Высокая жёсткость корпуса за счёт сварной конструкции
• Антикоррозийное покрытие продлевает срок службы в условиях повышенной влажности
• Наличие замка обеспечивает безопасность доступа к оборудованию
• Произведено из российской стали — совместимо с местными нормами и условиями эксплуатации

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP31 недостаточна для воздействия дождя, снега или пыли
• Кабельные вводы не имеют уплотнителей — требуют доработки при работе в запылённых или влажных средах
• Некомплектный состав: не включают автоматы, клеммы, DIN-рейки, провода — всё дополняется заказчиком
• Максимальная рабочая температура +40°C — не подходит для печных или парильных помещений

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления насосной станцией в системе водоснабжения
• Пункт распределения питания для конвейерной линии на заводе
• Автоматический щит контроля освещения в офисном здании
• Внутренний корпус для системы молниезащиты здания

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования — максимальная глубина 125 мм не позволяет устанавливать габаритные устройства, такие как большие преобразователи частоты
• Для увеличения степени защиты используйте кабельные вводы с уплотнительными кольцами (например, IP65/67) — они устанавливаются вместо заглушек
• При необходимости заземления корпуса — подключите медный проводник к специальному болту на задней стенке
• Щит с монтажной панелью ЩМП-41.21.14 (ЩМП-01) можно использовать как основу для последующего расширения — при наличии свободного места на панели
• При хранении и транспортировке сохраняйте оригинальную упаковку — удары по углам могут деформировать тонкую сталь (1 мм)
