Щит с монтажной панелью ЩМП- 90.70.26 (ЩМП-08) (ВхШхГ) 900х700х260 IP31 PROxima | mb22-08 EKF

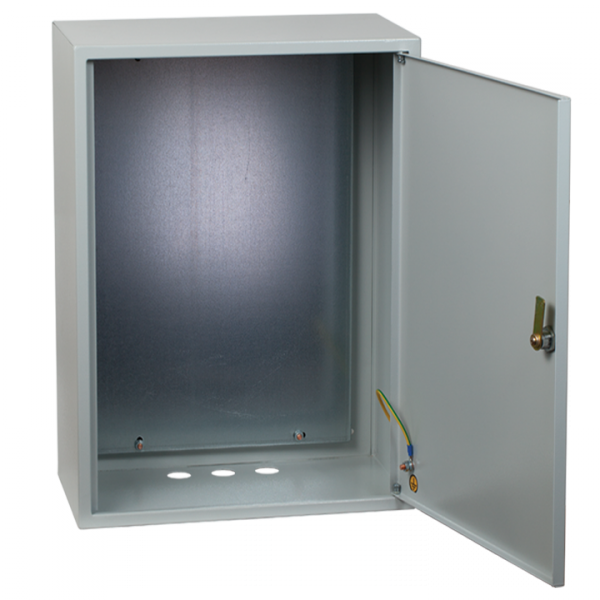

Щит с монтажной панелью ЩМП-900х700х260 (ЩМП-08) IP31 от EKF PROxima - это прочный металлический корпус с установленной съёмной монтажной платой для компоновки автоматических выключателей, контакторов и другого силового оборудования. Подходит для открытой установки в помещениях с умеренным климатом, используется в системах управления и распределения электроэнергии на объектах промышленного и коммунального назначения.

Назначение и область применения

Щит с монтажной панелью ЩМП-900х700х260 (ЩМП-08) IP31 предназначен для внутреннего монтажа электротехнического оборудования: автоматических выключателей, УЗО, реле, преобразователей частоты, контактных групп и других устройств. Применяется в системах управления технологическими процессами, пунктах распределения энергии, щитах автоматики и освещения. Подходит для установки в цехах, складах, насосных станциях, административных зданиях и других закрытых помещениях с контролируемой средой.

Технические характеристики

• Размеры корпуса: 900×700×260 мм (высота×ширина×глубина)
• Глубина монтажа: 240 мм - позволяет размещать оборудование с глубокими креплениями
• Номинальный ток: 630 А - рассчитан на работу с мощными нагрузками
• Напряжение: 380 В - совместим с трёхфазными сетями переменного тока
• Материал корпуса: сталь толщиной 1,2 мм; монтажная плита - 1 мм
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска + фосфатирование - повышает коррозионную стойкость
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество кабельных вводов: 3 - предварительно подготовленные отверстия для ввода кабелей
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит с монтажной панелью ЩМП-900х700х260 (ЩМП-08) IP31 имеет съёмную монтажную плату - её можно демонтировать для удобной сборки оборудования вне корпуса, после чего установить обратно. Крепление корпуса - на стену, способ установки - открытый. Для монтажа требуется минимум два человека: корпус весит более 20 кг. Отверстия под кабели имеют диаметр, подходящий для стандартных вводов 20–32 мм. Замок на дверце обеспечивает доступ только авторизованному персоналу. Корпус совместим с DIN-рейками стандартных типов (35 мм). Не рекомендуется использовать для наружной установки - степень защиты IP31 не защищает от дождя и брызг.

Безопасность и стандарты

• Класс защиты I - обязательное заземление корпуса через клемму PE
• Соответствие нормативному документу: ТУ 3434-001-96504521-2007
• Изделие допущено к применению в системах молниезащиты - возможно подключение внешних проводников молниезащиты к корпусу
• Материал корпуса соответствует ГОСТ 1050-88 - качественная углеродистая сталь

Преимущества

• Съёмная монтажная панель ускоряет сборку и снижает риск повреждений при работе внутри щита
• Высокая жёсткость конструкции за счёт сварного соединения деталей
• Порошковое покрытие устойчиво к механическим повреждениям и химическим воздействиям
• Фосфатирование увеличивает адгезию краски и продлевает срок службы
• Наличие замка исключает случайное вмешательство в работу оборудования

Ограничения применения

• Не предназначен для установки на улице - IP31 не защищает от дождя, снега и прямого попадания влаги
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты
• Не рекомендуется для помещений с постоянным воздействием агрессивных паров, кислот или масел
• Комплектация некомплектная - внутреннее оборудование (автоматы, рейки, клеммы) необходимо приобретать отдельно

Примеры использования

• Электрощит управления конвейерной линией на пищевом заводе
• Распределительный щит освещения в административном здании
• Шкаф автоматики насосной станции водоснабжения
• Центральный пункт распределения энергии в складском комплексе

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - глубина 240 мм требует учёта габаритов всех модулей
• При подключении кабелей используйте вводы с уплотнительными кольцами - даже при IP31 важно исключить сквозняки и пыль
• Обязательно проведите заземление корпуса через клемму PE - класс защиты I требует этого
• Для удобства обслуживания оставьте свободное пространство вокруг щита - минимально 60 см спереди
• Щит с монтажной панелью ЩМП-900х700х260 (ЩМП-08) IP31 от EKF PROxima хорошо сочетается с продукцией EKF серии PROxima - все элементы совместимы по форм-фактору и креплениям
