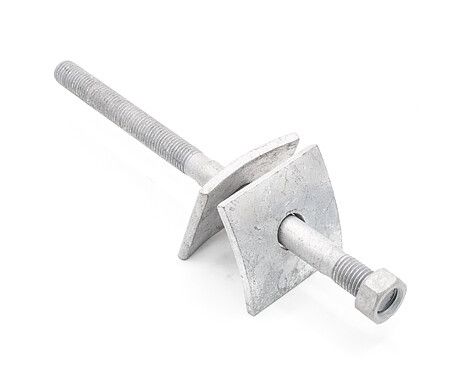

Болт проходной (D 16) | 20801351 ВК

Болт проходной D16 20кН ВК - металлический крепёжный элемент из оцинкованной стали, предназначенный для надёжного соединения в условиях повышенной механической нагрузки и агрессивной среды. Применяется в системах линий электропередачи совместно с крюкообразной гайкой PD 16. Артикул 20801351 соответствует требованиям к долговечности и безопасности в энергетической инфраструктуре.

Назначение и область применения

Болт проходной D16 20кН ВК используется для создания разъёмных соединений в конструкциях, где требуется высокая прочность на растяжение и устойчивость к внешним воздействиям. Основная сфера применения - линии электропередачи: фиксация изоляторов, крепление тросов, анкерные системы. Подходит для установки на опорах, в траверсах и других точках нагружения.

Технические характеристики

• Предельная нагрузка: 20 кН - максимальная допустимая сила растяжения, которую выдерживает болт без деформации;
• Максимальная разрушающая нагрузка: также 20 кН - показатель предела прочности, при котором материал начинает разрушаться;
• Материал: сталь оцинкованная - обеспечивает защиту от коррозии даже во влажной среде;
• Марка стали: ВК - специальная марка, обеспечивающая необходимую пластичность и ударную вязкость при низких температурах;
• Диапазон рабочих температур: от -60 до +50 C - позволяет использовать в суровых климатических зонах, включая Сибирь и Дальневосточные регионы;
• Устойчивость к УФ-лучам: да - поверхность не теряет целостность и антикоррозийные свойства под длительным солнечным светом;
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и покрытия при соблюдении условий эксплуатации.

Совместимость и монтаж

Болт проходной D16 20кН ВК предназначен исключительно для комплектования с крюкообразной гайкой PD 16. Без этой гайки он не выполняет свою функцию - она обеспечивает возможность поворота и равномерного распределения усилия. Диаметр штыря составляет 16 мм - соответственно, отверстия в деталях должны иметь внутренний диаметр не менее 16,5–17 мм для свободного прохождения. Монтаж требует использования ключей подходящего размера; затяжка должна проводиться с контролируемым моментом - перегрузка вызывает риск хрупкого разрушения.

Безопасность и стандарты

Произведён согласованно с требованиями ГОСТ Р 54944-2012 для электрооборудования и нормами по защите от коррозии. Соответствие марки стали ВК гарантирует безопасную работу в условиях циклических нагрузок. Наличие оцинкованного покрытия снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая прочность на растяжение при минимальном весе - идеально для вертикальных конструкций;
• Цинковое покрытие увеличивает срок службы в 2–3 раза по сравнению с обычной углеродистой сталью;
• Работает в экстремальных температурах - не становится хрупким при минусовой температуре;
• Не требует периодического обслуживания - благодаря стойкости к УФ и влаге;
• Подходит для массового монтажа - стандартизированная форма и размер позволяют использовать универсальные инструменты.

Ограничения применения

• Не применяется в качестве крепления под сдвиговые или крутящие нагрузки - предназначен только для осевой растяжки;
• Запрещено применять с гайками другого типа - использование несовместимых элементов (например, обычных гаек M16) нарушает расчетную нагрузку и создаёт опасность отказа;
• Не рекомендован для постоянного погружения в жидкость - хотя покрытие защищает от влаги, длительное нахождение в воде может привести к подтеканию коррозии через микродефекты;
• Не следует использовать в местах с частыми импульсными нагрузками выше 80 % от предельной - возможна усталостная трещина.

Примеры использования

• Крепление подвесных изоляторов на воздушных ЛЭП напряжением до 110 кВ;
• Анкерные точки для закрепления тросов на промежуточных опорах;
• Сборка траверс и рамных конструкций в подстанционных объектах;
• Фиксация сигнализационных устройств на столбах в холодных регионах.

Практические советы

• Перед установкой проверьте наличие цинкового слоя - отслоения или белый налёт указывают на брак или повреждение при транспортировке;
• Обязательно используйте пару с гайкой PD 16 - они рассчитаны как единая система;
• При сборке на высоте используйте страховочные устройства - потеря одного болта может привести к аварии всей секции;
• При замене старого крепежа - сравнивайте диаметр и тип резьбы, а не просто длину болта;
• Хранить в сухом месте - даже оцинкованная сталь может начать окисляться при постоянной сырости и плохой вентиляции.
