Кабель АКВВБбГ 4х4 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.
Описание
Характеристики
Сопутствующие товары
Описание

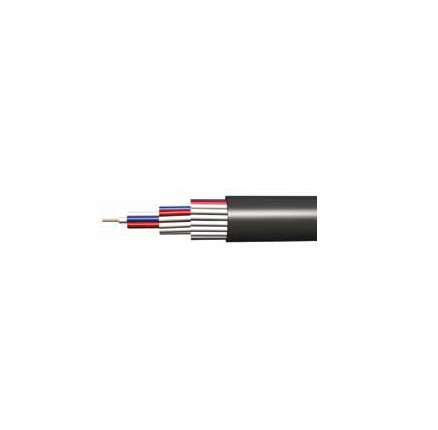

АКВВБбГ 4х4 - контрольный бронированный кабель с четырьмя алюминиевыми жилами , сечением 4 (Четыре) миллиметров квадратных,в броне из двух стальных оцинкованных лент,с изоляцией из ПВХ в оболочке из ПВХ пластиката.
Кабель АКВВБбГ 4х4 изготавливается в соответствии с требованиями ГОСТ 31565-2012 и ГОСТ 1508-78.
Расшифровка маркировки АКВВБбГ 4х4
А -алюминиевая жила.
К -контрольный кабель.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Б - Броня из двух стальных оцинкованных лент.
б - без подушки под бронёй.
Г - не имеет защитный покров.
4 -количество токонесущих жил.
4 -сечение жил в мм2.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Технические характеристики кабеля АКВВБбГ 4*4
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного контрольного АКВВБбГ 4х4 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Класс пожарной опасности кабеля АКВВБбГ 4х4 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы кабеля АКВВБбГ 4*4 не менее 30 лет.
Электрическое сопротивление жилы- АКВВБбГ 4х4 7.41 МОм\км.
Сопротивление изоляции жил- 9 МОм\км.
Конструкция кабеля АКВВБбГ 4х4
1) Жила - алюминиевая сечением 4 мм2.2) Изоляция - из поливинилхлоридного пластиката, толщиной 0.7 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня-из двух стальных оцинкованных лент.
Применение бронированного кабеля АКВВБбГ 4*4
Кабель контрольный алюминиевый АКВВБбГ 4х4 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. Допускается прокладка в земле (траншеях). Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АКВВБбГ-ХЛ 4х4 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Технические характеристики
ГОСТ
1508-78
Тип брони
Б
Код товара
АКВВБбГ 4х4
Срок службы
30
Материал жилы
Алюминий
Количество жил
4
Срок службы, лет
15; 25 при прокладке в помещениях
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
4
Номинальная частота
до 100 Гц
Толщина изоляции жил (мм)
0.7
Объём горючей массы (л/км)
118
Масса цветного металла (г/м)
42.88
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
800
Минимальная температура монтажа
-15
Сопротивление изоляции жил (МОм\км)
9
Испытательное переменное напряжение
2,5 кВ частотой 50 Гц
Сопротивление изоляции при 20°С, Мом\км
9
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Электрическое сопротивление жилы (ом/км)
7.41
Номинальное переменное напряжение, Вольт
660
Номинальное постоянное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Длительно допустимая температура нагрева жил
70
Допустимая токовая нагрузка при прокладке в земле (А)
37
Допустимый ток односекундного короткого замыкания (кА)
0.36
Допустимая токовая нагрузка при прокладке на воздухе (А)
29
